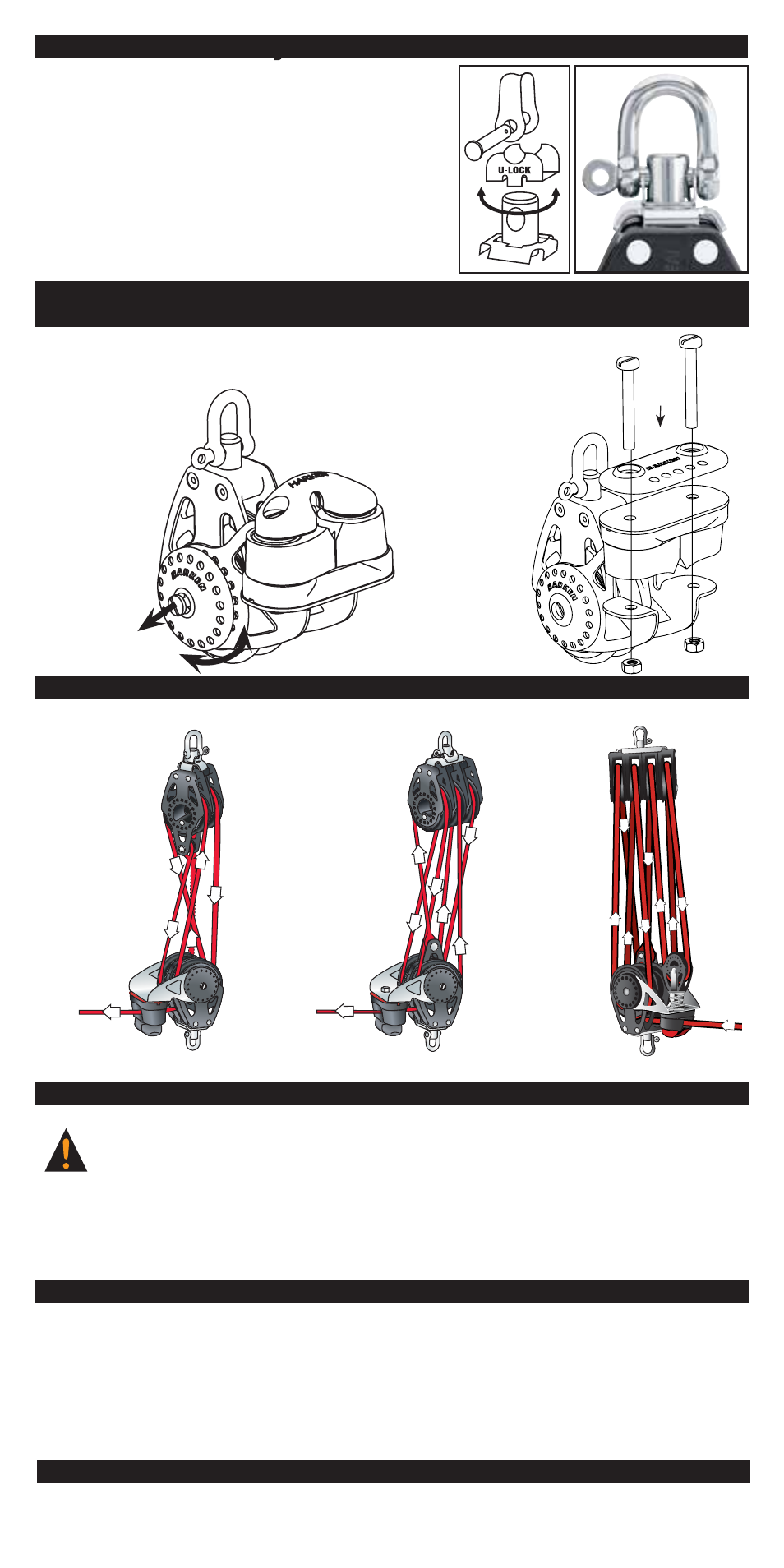

Montaggio dell’arricavo con uscita ad angolo retto
Per stampare altri esempi di schemi di dimensioni maggiori, consultare: www.harken.com.
M1004/4-08-10
1 2
Regolazione dell’angolo dello strozzatore
(singolo/triplo)
Strozzatore reversibile
(solo per il singolo)
Num.
HFS889
1. Svitare le viti alla base dello strozzatore.
2. Montare come illustrato.
Attenzione: la base dello
strozzatore deve essere
in plastica.
3. Avvitare. Non stringere troppo
le viti. Lo strozzatore si
deve poter chiudere
di scatto.
1. Allentare la vite del sistema di bloccaggio dello
strozzatore e tirarla verso l’esterno per sbloccarla
2. Far ruotare lo strozzatore fino alla posizione desiderata.
3. Chiudere, premendo sul
sistema di bloccaggio e
stringere la vite.
Attenzione a non
bloccare la puleggia
stringendo troppo
la vite.
Sistema U-Lock 3-Way —2629 / 2630 / 2632 / 2634 / 2685 / 2686 / 2687
Il sistema U-Lock 3-Way (a tre vie) sui bozzelli doppi o
tripli permette alla testa del bozzello di cambiare direzione
– da frontale a laterale oppure permette al bozzello di
ruotare liberamente. Per cambiare la direzione, smontare
il grillo, ruotare il perno, rimontare il grillo. Smontare
il sistema U-Lock per permettere al bozzello di ruotare
liberamente.
5:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
5
5
1
2
3
4
5
6
6:1 Right-Angle Reeving
Dead-end on cam
6:1 Right-Angle Reeving
Dead-end on becket
6
2
3
4
5
6
6
1
1
2
3
5
6
7
8
4 5:1 6:1 8:1
L’attrezzatura Harken ® richiede una manutenzione minima ma costante, così da garantirne la corretta
efficienza e conformità alla garanzia Harken medesima.
È importante mantenere l’attrezzatura pulita e efficiente con frequenti lavaggi in acqua dolce.
Periodicamente utilizzare una soluzione detergente non aggressiva, facendo girare le pulegge in modo
da distribuire la soluzione in maniera uniforme. Sciacquare con acqua dolce.
Importante: il contatto con i prodotti per pulire il teak e altre soluzioni corrosive può causare una per-
dita del colore originale. In questo caso, l’eventuale difetto non è coperto dalla garanzia Harken.
Garanzia
Per ulteriori informazioni relative alla sicurezza, alla manutenzione e alle garanzie, consultare il sito
www.harken.com o il catalogo Harken ® .
Manutenzione
Prima di navigare, controllare sempre grilli e bozzelli
Affinché l’attrezzatura mantenga la solidità originale, è necessario controllare con frequenza che grilli
e relativi perni non mostrino segni di corrosione, usura o deformazioni; nel caso dovessero essere
sostituiti, utilizzare sempre gli originali Harken. Se necessario, sostituire le scotte, riferendosi
sempre alla tabella relativa alle dimensioni massime.
ATTENZIONE!: il mancato controllo e sostituzione delle parti metalliche danneggiate e
delle scotte usurate può causare l’improvvisa rottura dei bozzelli o del circuito, provocando
possibili incidenti, danni all’imbarcazione, lesioni personali o la morte. Per ulteriori
informazioni relative alla sicurezza, consultare il sito www.harken.com.
Sistemi arricavo multiplo
