Harken 2625 57 mm Ratchamatic Block - Manuale (Pagina 2)

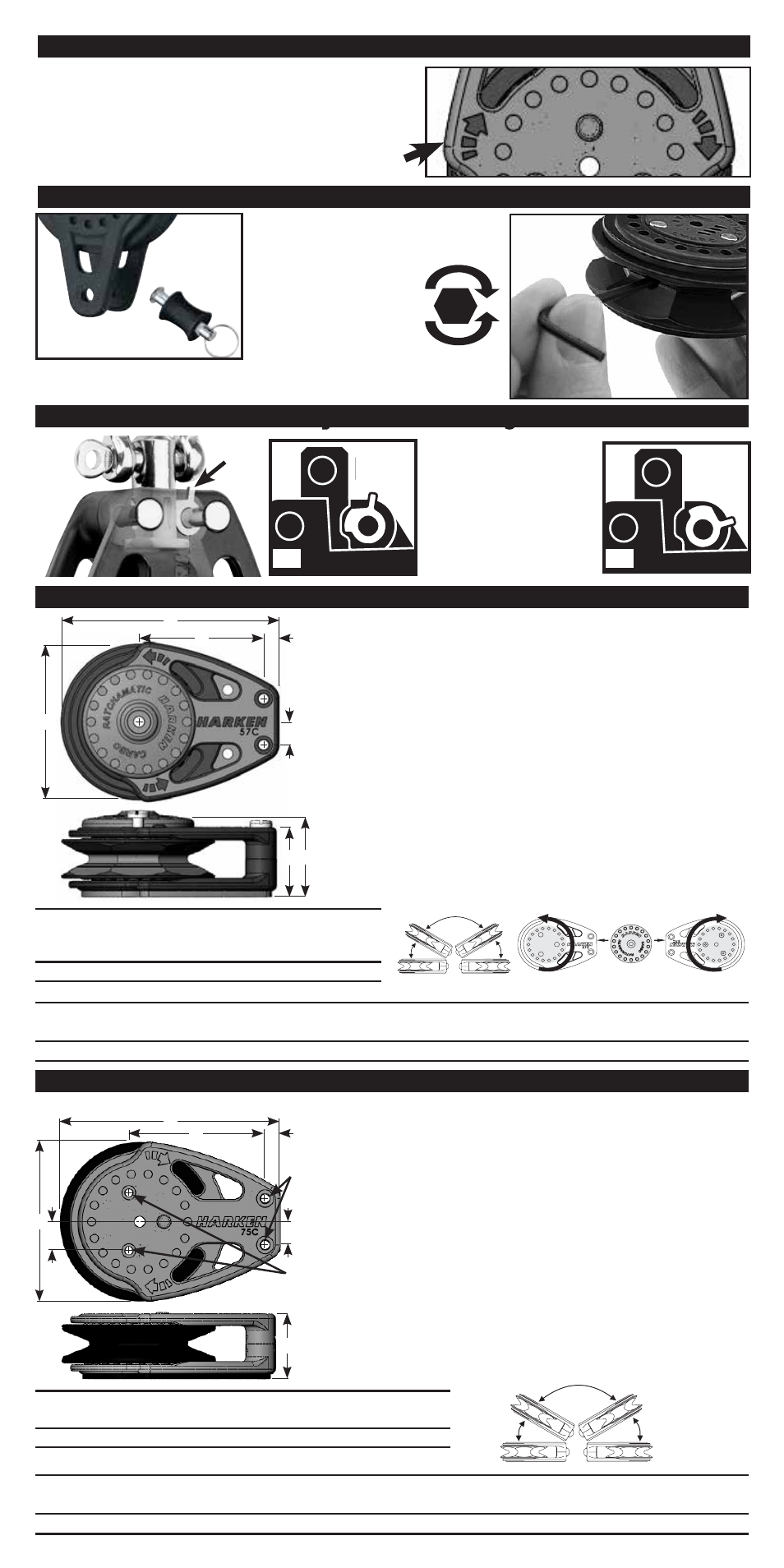

Bozzello orizzontale 2682
Posizionare il bozzello in modo che il cricco giri nella
direzione desiderata. Quando si monta il cricco, fare
attenzione al senso della freccia sulla puleggia. Far
scattare il bozzello per cambiare direzione. Utilizzare
lo schema qui sotto o il bozzello stesso come dima
e segnare i fori con una punta. Prima di trapanare,
controllare che i segni corrispondano perfettamente al
bozzello. Togliere il bozzello. Importante: i fori hanno
diametri differenti. Utilizzare due punte di trapano diverse
per fare i fori, come mostrato in tabella. Smussare i fori
in modo che il sigillante possa fare presa. Mettere la
guarnizione sotto al bozzello. Montare il bozzello con
le apposite viti, dadi e rondelle in acciaio inossidabile.
Il kit dei bozzelli orizzontali Ratchamatic comprende le viti
a testa tonda, i dadi e le rondelle metriche. Vedi tabella:
Bozzello
num. Dimensione
Dimensione della punta Bulloneria x
lunghezza (nel kit) mm
2682 75 mm 4.25 / 5.25 M4 / M5 x 60 mm
Strozzatore Lock 3-Way — Tutti i bozzelli singoli Ratchamatic
Come regolare i Ratchet
INSERIRE
una chiave a brugola da
2.5 mm (nel kit)
ALLINEARE IL FORO della
puleggia con la parte
inferiore del bozzello
CARICHI
ALTI
CARICHI
LEGGERI
Per arrivare al foro di regolazione
del cricco, smontare l’arricavo.
Direzione del cricco
Una freccia disegnata sul bozzello indica la direzione
in cui lavora il cricco. Quando viene montato il bozzello
e vengono montate le scotte, fare attenzione al senso
della freccia.
Togliere la parte terminale del bozzello. Posizionare il bozzello
in modo che il cricco giri nella direzione desiderata (vedi
illustrazione sotto). Far scattare il bozzello per cambiare
direzione. Utilizzare lo schema qui sotto o il bozzello stesso
come dima e segnare i fori con una punta. Prima di trapanare,
controllare che i segni corrispondano perfettamente al bozzello.
Togliere il bozzello e fare i fori utilizzando le punte del trapano
come mostrato in tabella. Smussare i fori in modo che il sigil-
lante possa fare presa. Mettere la guarnizione sotto al bozzello.
Montare il bozzello con le apposite viti, dadi e rondelle in
acciaio inossidabile. Non stringere troppo la vite centrale,
altrimenti il cricco non lavora correttamente. Prima dell’utilizzo,
si consiglia di verificare il corretto funzionamento del bozzello,
l’inserimento del cricco e la direzione di rotazione.
Il kit dei bozzelli orizzontali Ratchamatic comprende le viti a
testa tonda, i dadi e le rondelle metriche. Vedi tabella:
Bozzello orizzontale 2633
Dimensione
del bozzello Num.
A B C D E F G
mm mm mm mm mm mm mm
57 mm 2633 6 44.5 8.3 83 57 25 29
Bozzello
num. Dimensione
Dimensione
della punta Bulloneria x
lunghezza (nel kit) mm
2633 57 mm 4.25 M4 x 60 mm
*Lunghezza delle viti: sommare lo spessore della coperta a quella di rondelle e dadi.
C
B A
D
E
F G
G
B A
F
C
D
E
Foro in coperta
5.25 mm
Foro in coperta
4.25 mm
1. Leva dello strozzatore in
posizione chiusa (in alto).
Il bozzello è bloccato in
posizione frontale o laterale.
2. Leva dello strozzatore
in posizione aperta (in
basso). Il bozzello ruota
liberamente.
2 1
*Lunghezza delle viti: sommare lo spessore della coperta a quella di rondelle e dadi.
Dimensione
del bozzello Num.
A B C D E F G
mm mm mm mm mm mm mm
75mm 2682 7 64 13.5 11 75 103 31
CHIUSO APERTO
