7

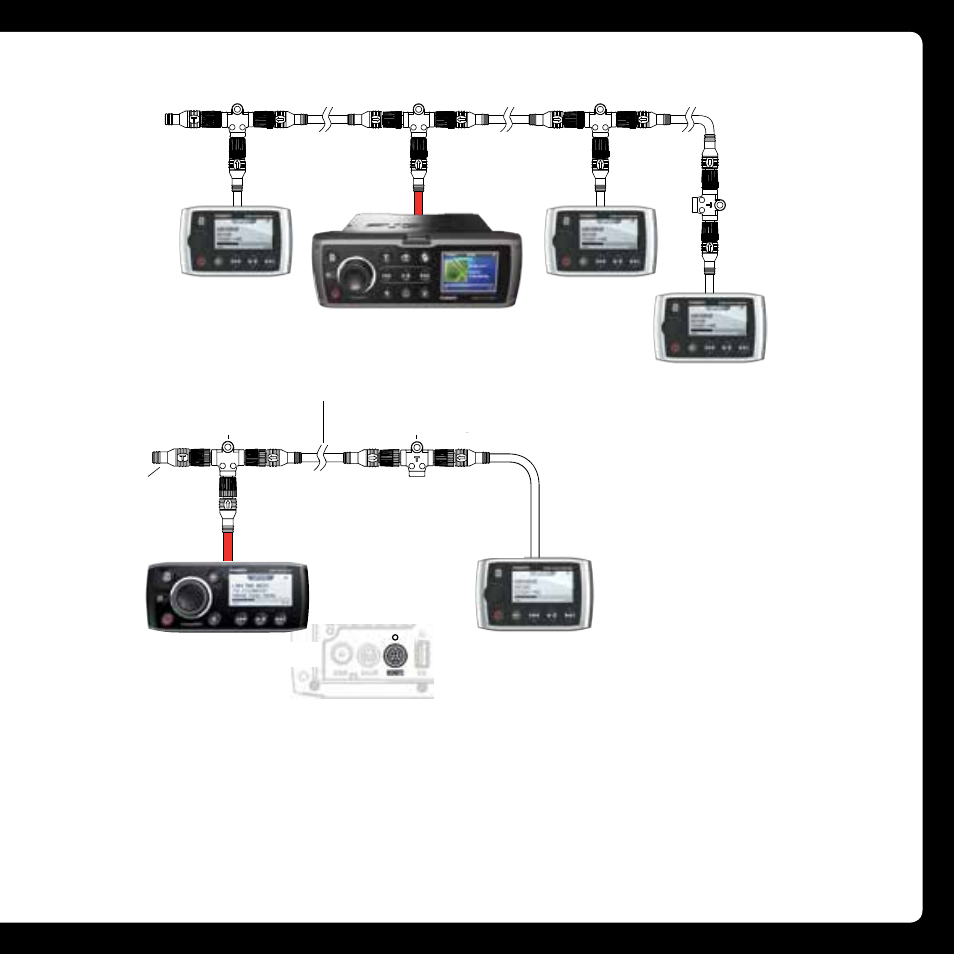

Collegamento di MS-NRX200i allo Stereo MS-RA205
Esempio d'installazione con più (3) telecomandi
NOTA: i terminatori in
dotazione devono essere
montati alle estremità
della rete, come mostrato.
La mancata osservanza
di questa avvertenza, può
incidere sul funzionamento.
OPZIONE DI INSTALLAZIONE 2: COLLEGAMENTO
A UNA RETE NMEA 2000 ESISTENTE
I telecomandi cablati MS-NRX200i di FUSION sono in grado di funzionare attraverso una rete
NMEA 2000 esistente, eliminando la necessità di collegarli all'unità stereo con un cavo.
Il pacchetto MS-NRX200i contiene tutti i cavi e i connettori necessari per collegare il telecomando a una
rete NMEA 2000 esistente.
Nota importante: i cavi di derivazione NMEA 2000 per unità principali Stereo FUSION non sono forniti
insieme agli stereo. Tali cavi sono disponibili presso FUSION come accessori opzionali.
TERMINATORE NMEA 2000
POSTO ALL’ESTREMITÀ
DELLA RETE
TERMINATORE NMEA 2000
POSTO ALL’ESTREMITÀ
DELLA RETE
FUSION ALIMENTATO - Rete solo Fusion
Cavo di derivazione alimentato MS-RA205 (rosso)
Componente n. CAB000862
In dotazione con lo Stereo
RETRO SCOCCA - COLLEGAMENTO PER IL TELECOMANDO
FUSION MS-NRX200i
STEREO MARINO FUSION
MS-RA205
CAVO BACKBONE
NMEA 2000 - 6 M
TERMINATORE IN LINEA
NMEA 2000
CONNETTORE A T
NMEA 2000
TERMINATORE FEMMINA
NMEA 2000
