ESA620
Guida ai prodotti
12
Oltre all’uso dei pulsanti funzione, per utilizzare una
funzione di test può essere necessario selezionare vari
parametri mediante i pulsanti di navigazione.
Nell’esempio precedente, accanto all’opzione selezionata
per la corrente di dispersione c’è l’icona , a indicare che
si regola l’opzione premendo  o . In questo esempio,
la misurazione della corrente di dispersione prevede tre
modalità: AC+DC, solo AC o solo DC. L’indicatore delle
parti applicate ha  all’estremità sinistra e  all’estremità
destra; queste icone indicano che occorre adoperare i
pulsanti  e  per selezionare una parte applicata.
I tre pulsanti sul lato destro del display
() regolano il cablaggio della presa di
test per alcuni test elettrici. Lo stato attuale di questi tre
pulsanti è visualizzato sul lato destro del display ogni
volta che questi comandi sono attivati.
Prima di eseguire un test della corrente di dispersione
con l’analizzatore, è bene verificare l’integrità della
connessione di massa tra il punto di massa della presa di
test dell’analizzatore e l’involucro o la massa di terra di
protezione del dispositivo da analizzare. Per verificare la
massa del dispositivo da analizzare con il metodo a 2 fili
con una corrente di test di 200 mA, procedere come
segue:
1. Accertarsi che il cavo di alimentazione del dispositivo
da analizzare sia collegato alla presa di test
dell’analizzatore.
2. Premere  per visualizzare il menu della funzione
di misurazione della resistenza.
3. Collegare un'estremità di un cavo di test al jack 2-
WIRE V/ Ω /A.
4. Collegare l'altra estremità del puntale al connettore di
azzeramento situato al centro del pannello anteriore
dell'analizzatore.
Nota
Usare l'adattatore del terminale di azzeramento
fornito in dotazione quando si azzera il puntale
con il morsetto a coccodrillo.
5. Premere il pulsante funzione Zero Leads.
6. Spostare il cavo di misura dal terminale di
azzeramento alla connessione della massa di
protezione o dell’involucro del dispositivo. La
resistenza viene visualizzata come illustrato nella
Figura 6.
faw06.eps

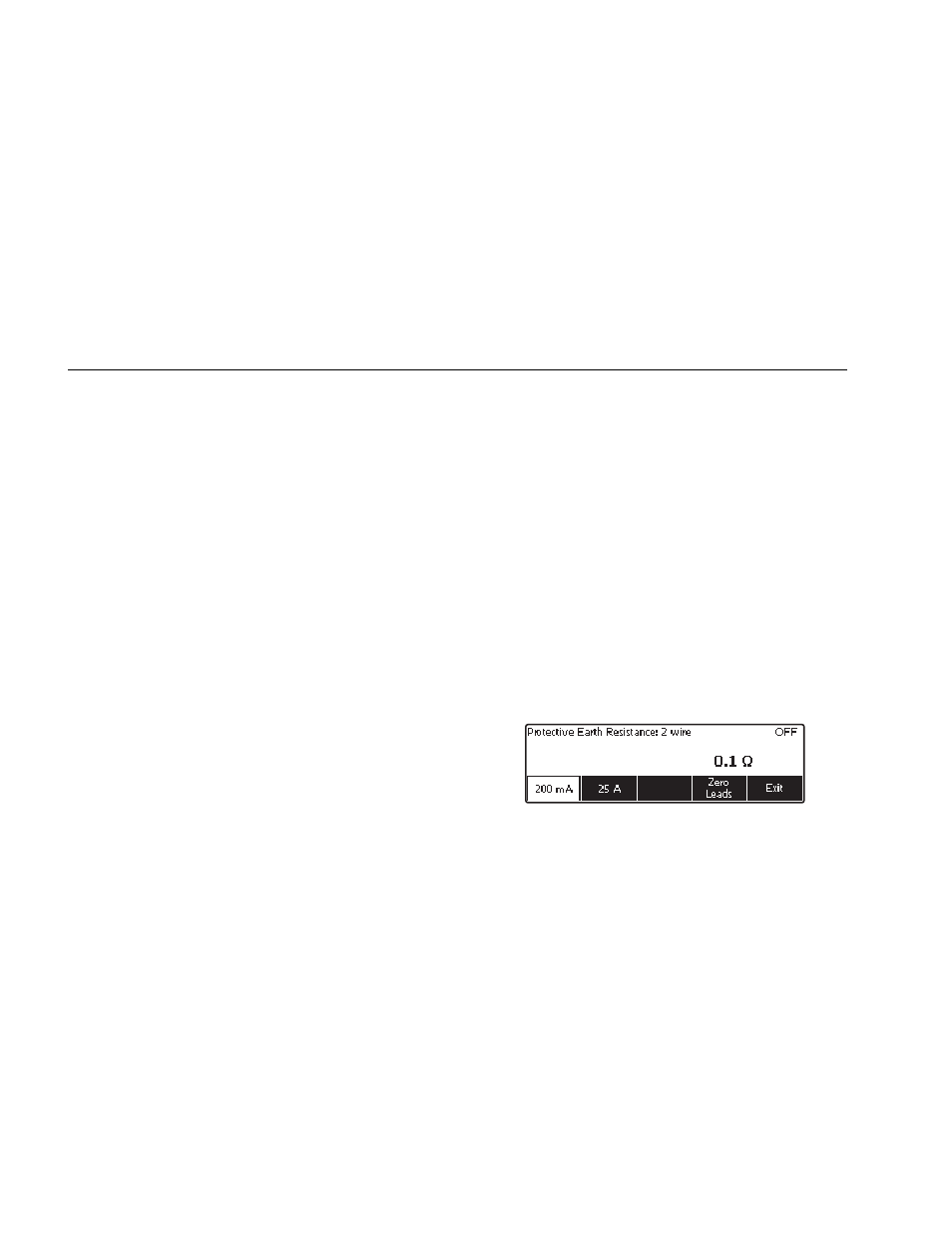

Figura 6. Misura della resistenza del conduttore di
protezione del dispositivo da analizzare
