Electrical Safety Analyzer
Accensione dell'analizzatore
11
Accensione dell'analizzatore
Nota
Per accertarsi che la spia dell’alta tensione
funzioni, verificare che si accenda durante
l’autotest all’accensione.
Premere sul lato “I” dell’interruttore generale sul pannello
posteriore. L’analizzatore esegue una serie di autotest e
se questi vengono completati senza errori, visualizza il
messaggio illustrato nella Figura 4.
faw05.eps

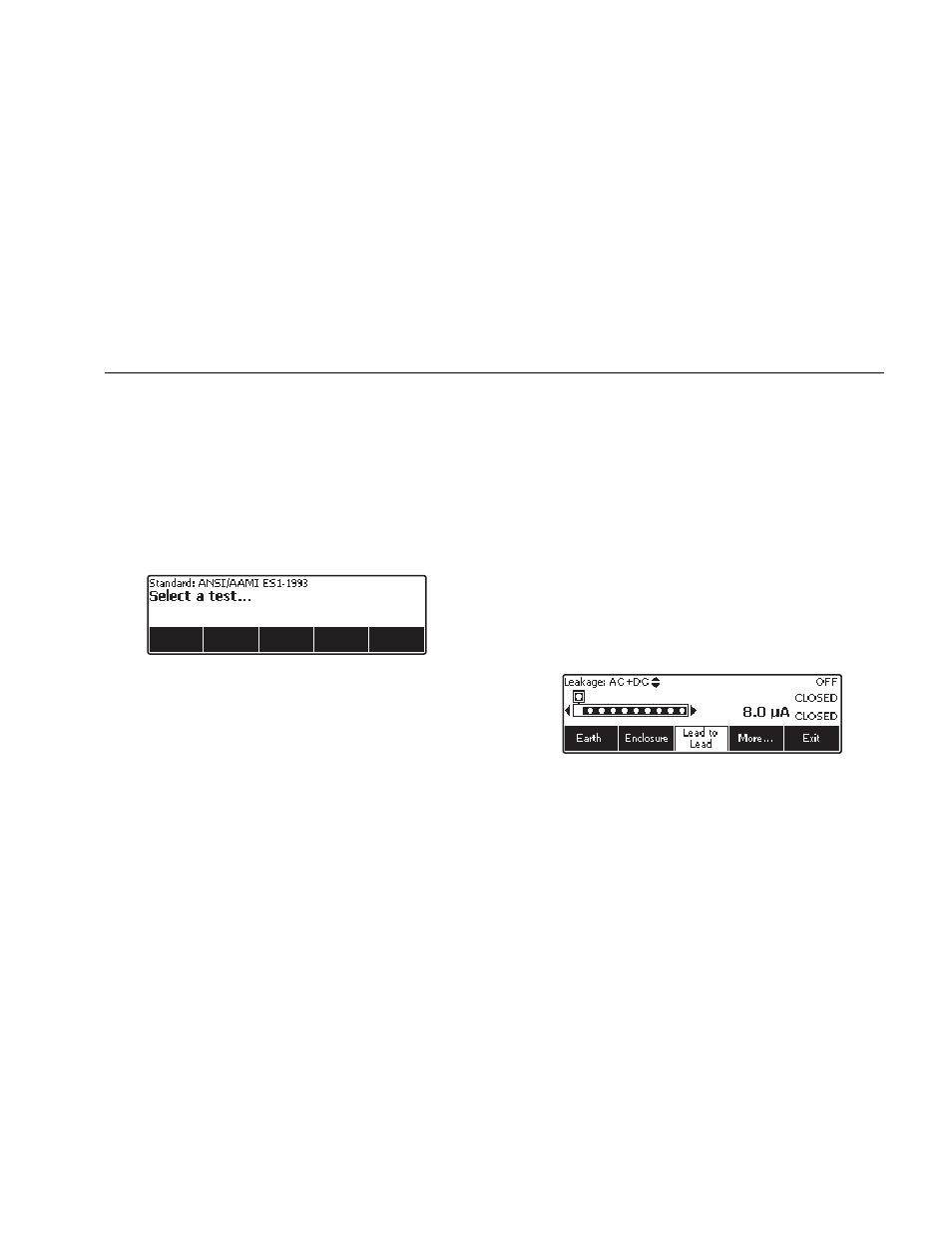

Figura 4. Analizzatore pronto per il funzionamento
Durante l’autotest l’analizzatore verifica la polarità,
l’integrità della massa e il livello di tensione dell’ingresso
della corrente di rete. Durante l’autotest la spia dell'alta
tensione si accende brevemente. Se la polarità è
invertita, l’analizzatore indica questa condizione e
permette che s’inverta automaticamente. Se la
connessione di massa è aperta, l’analizzatore visualizza
questo problema. Se la tensione di rete è troppo alta o
troppo bassa, l’analizzatore visualizza questo problema e
non continua finché la tensione non è al giusto livello e
non viene spento e riacceso.
Regolazione del contrasto del display
Mentre l’analizzatore visualizza il menu di avvio illustrato
nella Figura 4, premere  o  per aumentare o
diminuire il contrasto del display. Premere il pulsante
funzione Done per uscire dalla funzione di regolazione
del contrasto.
Accesso alle funzioni dell’analizzatore
Per ciascuna funzione di impostazione e test,
l’analizzatore ha un serie di menu per l’accesso alle
variabili corrispondenti. Come illustrato nella Figura 5,
l’analizzatore indica vari test della corrente di dispersione
lungo la parte inferiore del display. L’opzione Exit serve a
uscire dalla modalità di test. Quando si preme il pulsante
funzione (da F1 a F5) sotto un test, l’analizzatore imposta
o esegue tale test.
faw04.eps
Figura 5. Menu dei test della corrente di dispersione
