TRINCIACEPPI 10
ASSISTENZA E MANUTENZIONE
PRIMa DI ISPEZIONaRE O EFFETTUaRE LaVORI DI MaNUTENZIONE aLLa MaCCHINa, SPEGNERE La FONTE DI aLIMENTaZIONE E
aSSICURaRSI CHE TUTTE LE PaRTI MOBILI SIaNO COMPLETaMENTE FERME.
avverTenza
5.5 conTrollo e SoSTiTuzione delle
cinGhie di TraSMiSSione
5.6 reGolazione della leva di arreS-
To del MoTore
Il motore si dovrebbe spegnere ogni volta che si rilascia
la leva inferiore. Regolare il cavo in modo che quando il
controllo di spegnimento inizia a spostarsi, il cavo inizia a
muovere la leva sulla sua estremità.
La macchina è dotata di una cinghia a fascia a 2
scanalature 3Vx530. Controllare lo stato della cinghia di
trasmissione ogni anno o ogni 30 ore di funzionamento, a
seconda del limite che si raggiunge prima. Se la cinghia è
incrinata, sfilacciata o consumata, sostituirla.
PER SOSTITUIRE La CINGHIa DI TRaSMISSIONE:
Spegnere il motore e consentire a tutte le parti mobili 1.
di arrestarsi completamente.
Estrarre il rivestimento superiore della trinciaceppi,
2.
rimuovendo i quattro bulloni sui lati.
allentare i quattro bulloni di montaggio del motore. 3.
Due bulloni si trovano sulla parte superiore della
piastra di montaggio del motore (vedere nel seguito).
due si trovano sull’altro lato del motore sotto la piastra
di montaggio.

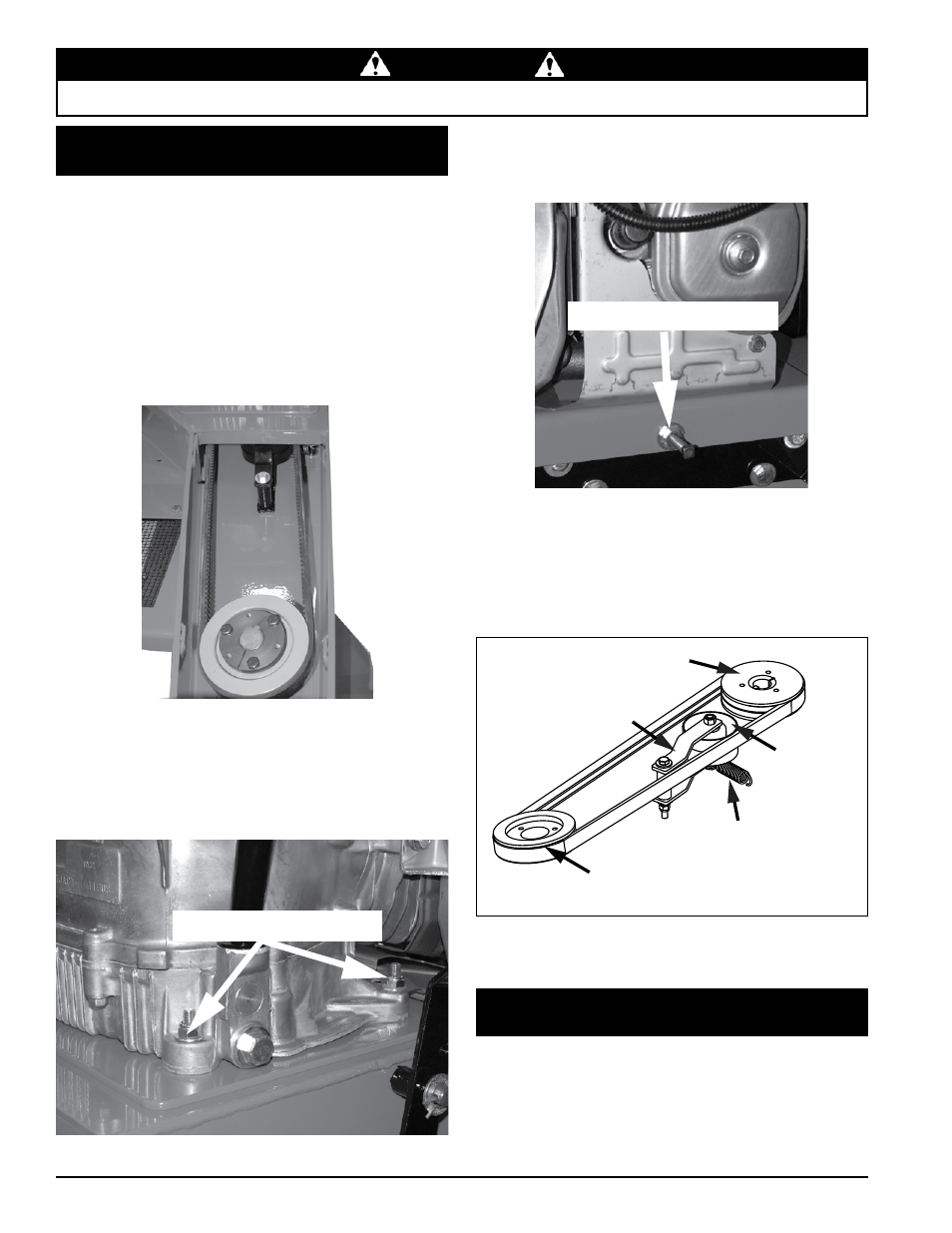

Vista delle cinghie di trasmissione senza la copertura superiore
Allentare questi bulloni
Allentare questi due bulloni e i due dall’altro lato
sotto la piastra.
allentare il dado nella parte posteriore della macchina 4.
(vedere nel seguito) e spingere lentamente il motore
in avanti per allentare la tensione della cinghia di
trasmissione.
Rimuovere la cinghia di trasmissione e sostituirla. 5.
Installare una nuova cinghia. 6.
Serrare il dado sulla parte posteriore della macchina 7.
fino a raggiungere una distanza di 0,8 mm tra le
filettature della molla stazionaria (vedere nel seguito).
Serrare i bulloni di montaggio del motore 8.
Reinserire il rivestimento superiore 9.
Allentare questo dado
Puleggia del mandrino
Molla stazionaria
Puleggia di
tensione
Puleggia
del motore
Braccio della
puleggia
