CIPPATRICE/SMINUZZATRICE DA 7 CM 5
sezione

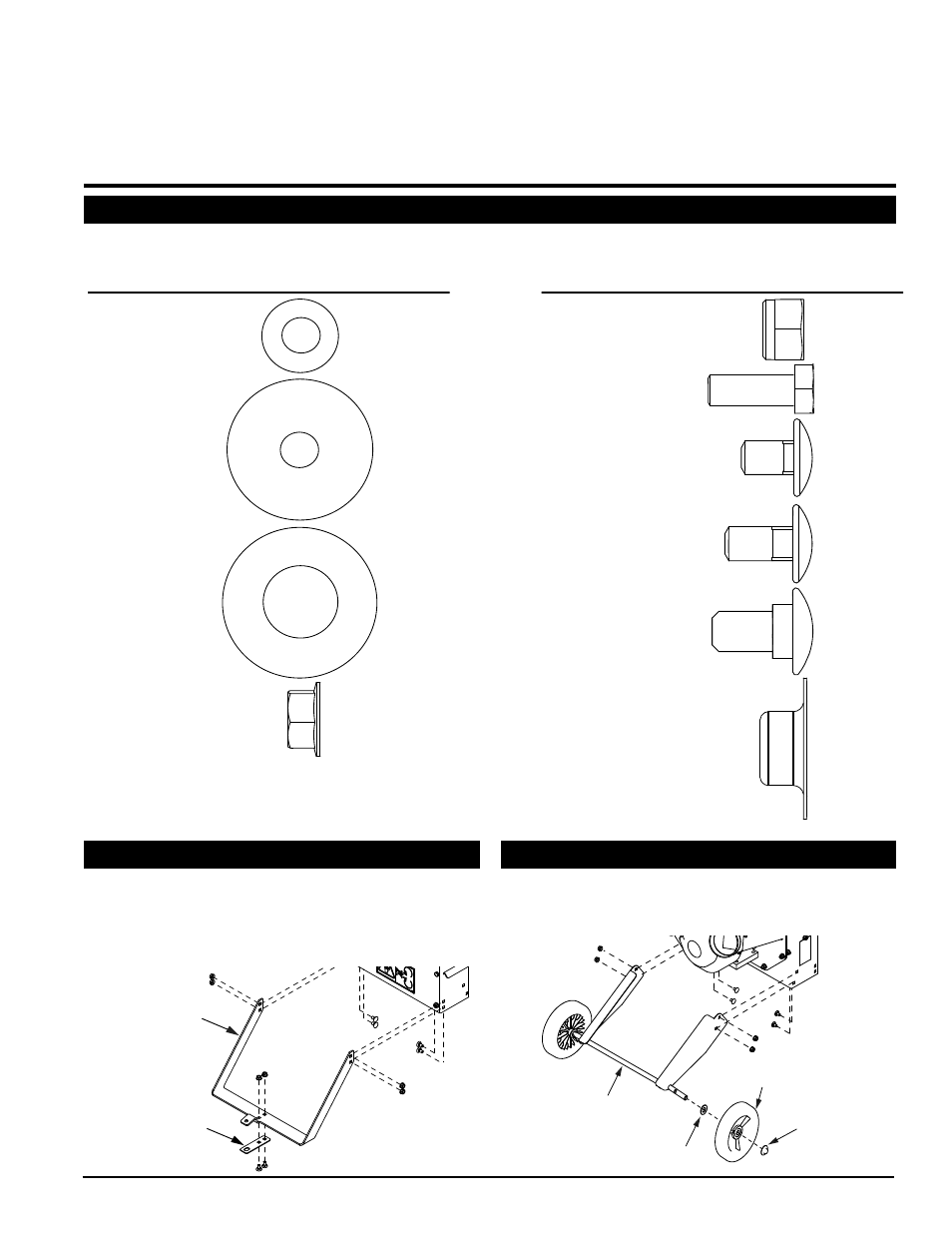

2 AssEMbLAGGIO
2.2 ATTAccO E suPPORTO
Fissare l’attacco al supporto con (2) bulloni da trasporto 1.
da 16 mm e dadi flangiati scanalati.
Fissare il supporto al corpo della cippatrice con (4) bulloni
2.
da trasporto da 16 mm e dadi flangiati scanalati.
ATTACCO
SUPPORTO
2.1 IDENTIFIcARE LE PARTI ALLENTATE
Identificare le parti allentate nel kit del proprietario servendosi della guida seguente.
sTRuMENTI NEcEssARI: chiave da 1,3 cm, presa da 1,3 cm, dente di arresto.
2.3 ATTAccO DI RuOTE E AssE
ASSALE
RONDELLA
RUOTA
DADO A
INSERIMENTO
Fissare le ruote all'assale con due (2) rondelle piatte e dadi
a inserimento. Fissare l’asse sul corpo della cippatrice con
(4) bulloni da trasporto da 13 mm e dadi flangiati scanalati.
Dado a flangia da 0,8 cm
Bullone da trasporto
da 1,9 cm
Rondella piana da 0,8 cm
Rondella guida
da 0,8 cm
Bullone esagonale
da 1,9 cm
Bullone da trasporto
da 1,3 cm
Bullone da trasporto
da 1,6 cm
DESCRIZIONE QTÀ. DESCRIZIONE QTÀ.
Rondella piana da
1,6 cm
3
3
2
30
Dado a inserimento
da 1,6 cm
3
24
6
3
3
Dado autobloccante
da 0,8 cm
6
NOTA: I MODELLI EUROPEI HANNO ALTRI DUE DADI E RONDELLE DA 3 MM E DUE
BULLONI ESAGONALI DA 1,4 CM. INSERIRE QUESTI BULLONI ATTRAVERSO I FORI
NELL’APERTURA DEL CANALE CONVOGLIATORE DELLA CIPPATRICE E FISSARLI CON
LE RONDELLE E I DADI COME ULTERIORE MISURA DI SICUREZZA.
