CIPPATRICE/SMINUZZATRICE DA 7 CM 12
ASSISTenZA e MAnUTenZIOne
PRIMa DI ISPEZIONaRE La MaCCHINa O EFFETTUaRVI LaVORI DI MaNUTENZIONE, SPEGNERE L’aLIMENTaZIONE E aSSICURaRSI
CHE TUTTE LE PaRTI MOBILI SIaNO COMPLETaMENTE FERME.
AvvERTENZA
È disponibile uno schermo di protezione opzionale dotato di
una rete a maglie di dimensioni inferiori, per la produzione
di trucioli più piccoli. Per maggiori dettagli su tale schermo,
vedere la Sezione Pezzi di ricambio. Per sostituire lo
schermo di protezione, procedere come segue:
Rimuovere i due dadi da 8 mm e i bulloni da 14,0 cm 1.
che fissano lo schermo di protezione, quindi procedere
all’estrazione di questo dal fondo.
Pulire eventuali residui o detriti dall’area dello
2.
schermo.
Inserire lo schermo sostitutivo nel fondo del corpo della
3.
cippatrice.
assicurare con due bulloni da 8 mm x 14,0 cm e dadi
4.
da 8 mm.
In caso di quantità eccessive di materiale inserito nella
cippatrice/sminuzzatrice o di materiale di dimensioni
eccessive, la macchina potrebbe risultarne intasata. Per pulire
un rotore intasato, procedere come illustrato di seguito:
Spegnere la macchina e consentire il completo arresto 1.
di tutte le parti mobili.
Rimuovere dado e bullone sinistri mantenendo lo schermo
2.
di protezione in posizione (vedere Fig. 5.4).
sollevare sul canale di scarico e ruotare il lato
3.
corrispondente dello schermo di protezione verso il
basso.
Pulire eventuali residui o detriti dall’area dello schermo,
4.
facendo attenzione a non toccare le lame affilate.
Ruotare lo schermo facendolo tornare alla posizione di
5.
partenza.
assicurare con un dado da 8 mm e un bullone da
6.
14,0 cm.
Rimuovere gli otto dadi da 8 mm che fissano motore 1.
e piastra al telaio (vedere Figura 5.1).
Rimuovere motore, piastra e gruppo rotore dal
2.
telaio.
Il rotore è collegato direttamente all'albero motore.
3.
Se il rotore richiede assistenza, rimuovere il bullone
da 8 mm-24 x 6,4 cm, la rondella elastica da 8 mm
e le due viti di arresto e la chiave che fissa questo
all'albero motore.
Estrarre il gruppo rotore dall’albero motore.
4.
Per installare il rotore, seguire la procedura inversa. 5.
5.7 sOsTITuZIONE DELLO schERMO DI
PROTEZIONE
5.6 PuLIZIA DI uN ROTORE INTAsATO
5.8 RIMOZIONE DEL ROTORE
Rimuovere
la vite
Coltelli
sminuzzatrice
Rimuovere
il dado
autobloccante
Distanziale
0,75 x 0,90
Distanziali
0,75 x 0,75
Albero

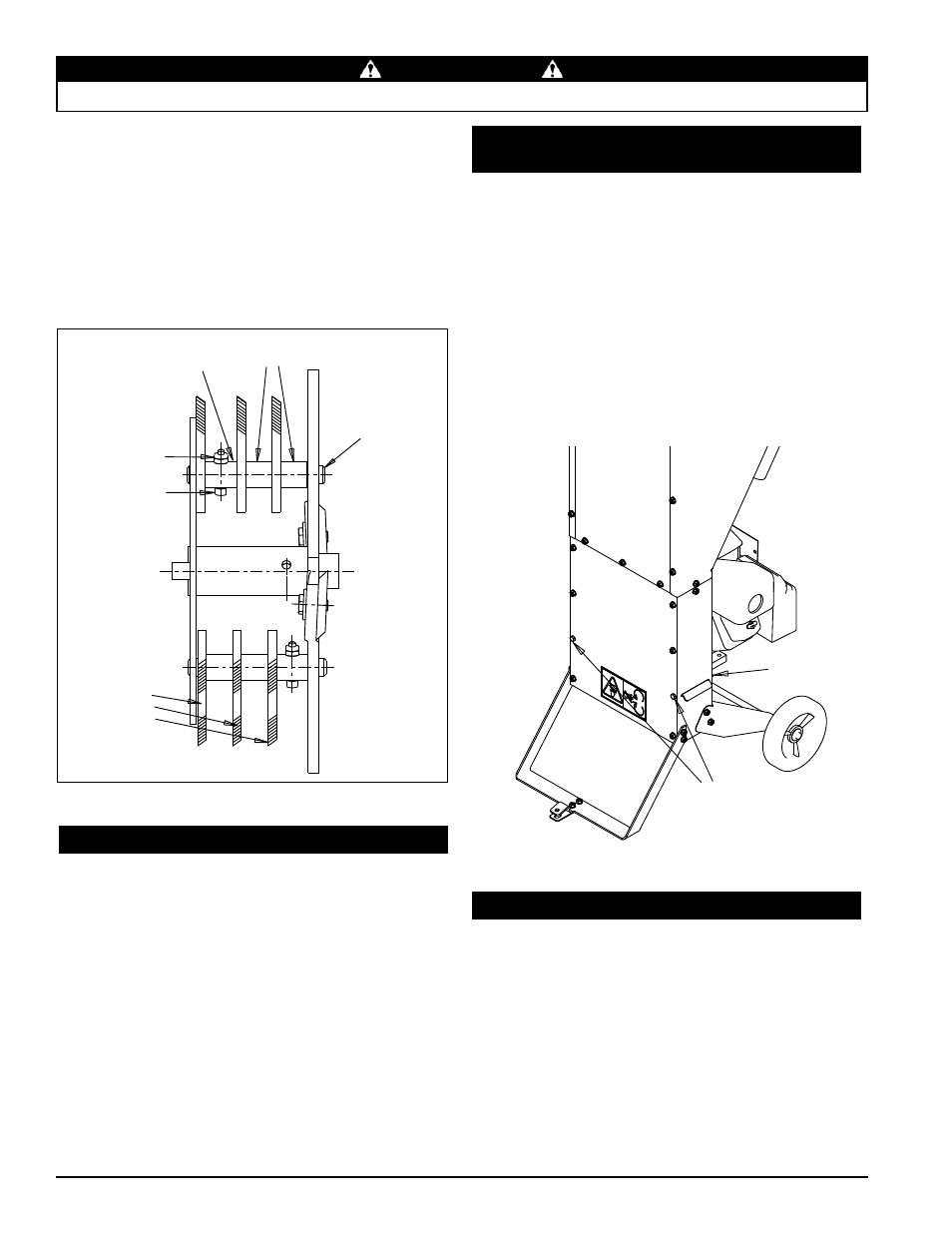

Fig. 5.3 Disposizione di coltello sminuzzatrice e distanziale
sull’albero
Fig. 5.4 Rimozione dello schermo protettivo
Bulloni dello
schermo protettivo
Dadi dello
schermo
protettivo
SINISTRA DESTRA
distanziali e coltello sono installate correttamente, il rotore
risulta fuori bilanciamento e non evidenzia le capacità di
taglio consuete.
Capovolgere e rimontare coltelli e distanziali esistenti
5.
oppure installare sull’albero nuove sezioni per coltello e
distanziali. assicurare l’albero con una nuova vite 10-24
x 2,9 cm e un dado autobloccante 10-24. Serrare a 4,07
Nm.
6. Ripetere per l’albero rimasto.
7. Ricollocare in posizione motore, piastra e modulo
rotore, quindi assicurare utilizzando otto dadi da 8 mm.
