CIPPATRICE DA 11 CM
5
IT
ALIANO
Sezione
MOntaGGiO
2

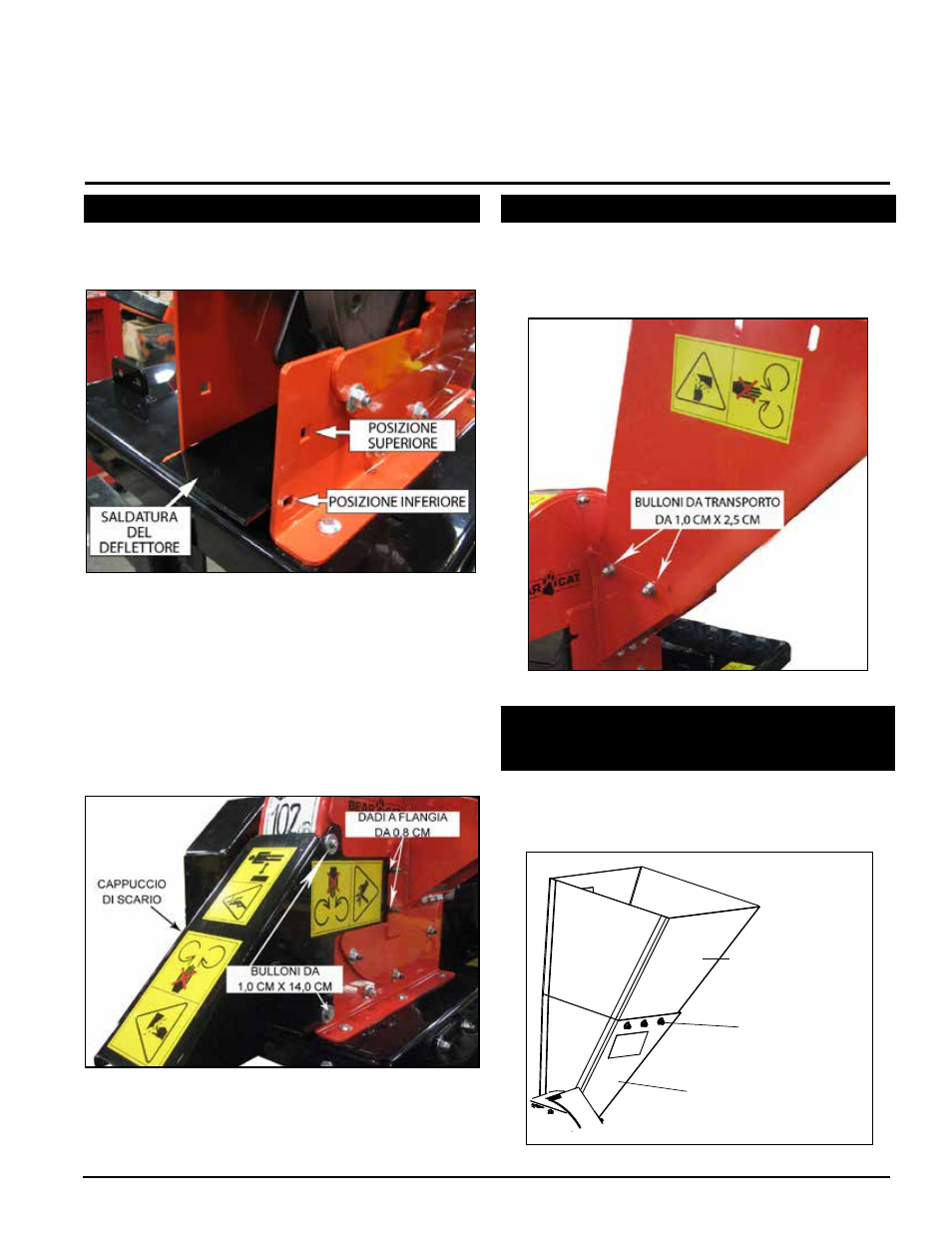

1. Spostare la saldatura del deflettore della cippatrice che
si trova all'interno dell'alloggiamento della cippatrice fino
alla posizione inferiore (Figura 2.1).
2. Fare scivolare il cappuccio di scarico sull'alloggiamento
della cippatrice, accertandosi che i bulloni di saldatura
si inseriscano nelle tacche sulla copertura del disco
(Figura 2.2). Installare due dadi a flangia serrati da
0,8 cm sui bulloni di saldatura.
3. Inserire due bulloni da 1,0 cm x 14,0 cm nei fori dei bulloni
sull'alloggiamento della cippatrice e serrare utilizzando
rondelle da 1,0 cm e dadi autobloccanti da 1,0 cm.
Figura 2.2 Cappuccio di scarico
Figura 2.1 Saldatura del deflettore della cippatrice
2.1 GruppO CappuCCiO di SCariCO
Collegare il canale convogliatrice della cippatrice
all'alloggiamento della cippatrice utilizzando quattro bulloni
da trasporto, rondelle e controdadi da 1,0 cm x 2,5 cm
(Figura 2.3). Utilizzare due bulloni su ciascun lato. Installare
con dadi all'esterno.
Figura 2.3 Canale convogliatore della cippatrice
2.2 GruppO del Canale COnVOGliatOre
Figura 2.4 Estensione del canale convogliatore della cippatrice
ESTENSIONE
DEL CANALE
CONVOGLIATORE
DELLA CIPPATRICE
BULLONI DA
TRASPORTO
DA 1,0 cm X
2,5 cm
CANALE
CONVOGLIATORE
DELLA CIPPATRICE
Collegare l'estensione del canale convogliatore della cippatrice
al canale convogliatore della cippatrice utilizzando sei bulloni
da trasporto da 1,0 cm x 2,5 cm, rondelle da 1,0 cm e dadi da
1,0 cm (Figura 2.4). Utilizzare tre bulloni su ciascun lato.
2.3 COlleGaMentO dell'eStenSiOne del
Canale COnVOGliatOre della CippatriCe
(COnFOrMe alle nOrMe Ce)
