CIPPATRICE DA 11 CM
13
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI ALIMENTAZIONE,
STACCARE IL CAVO DELLA CANDELA DI ACCENSIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
10. Ricollegare la puleggia folle alla mensola della puleggia.
11. Serrare il bullone ad occhio fino a quando la deflessione
della cinghia è 1,1 cm quando un carico di 9 kg è posto
contro la cinghia (Figura 5.4).
12. Fare scivolare la saldatura di sostegno del cuscinetto
sull'albero del rotore. Fissare la saldatura sull'alloggiamento
della cippatrice con quattro bulloni da trasporto, rondelle
e dadi autobloccanti da 1,0 cm x 2,5 cm. Collegare il
cuscinetto anteriore alla saldatura con due bulloni, rondelle
e dadi da 1,3 cm x 3,8 cm. Serrare i bulloni dei cuscinetti
a 163 Nm.
13. Reinstallare l'anello di scatto del cuscinetto.
14. Reinstallare lo schermo della cinghia anteriore utilizzando
quattro bulloni esagonali da 0,8 cm x 1,6 cm, quattro
bulloni esagonali da 0,8 cm x 1,9 cm e otto rondelle piatte
da 0,8 cm.
CinGhia di traSMiSSiOne pOSteriOre
1. Spostare la leva di innesto in posizione RELEASE
(Rilascio).
2. Disinnestare la pto e spegnere il motore del trattore.
3. Rimuovere l’albero della pto dal trattore e scollegare
dall’attacco del treppiede.
4. Rimuovere lo schermo della cinghia anteriore rimuovendo
gli otto bulloni da 0,8 cm x 1,9 cm e rondelle che fissano
lo schermo all'alloggiamento della cippatrice.
5. Allentare il bullone ad occhio per ridurre la tensione sulla
cinghia (Figura 5.6).
6. Rimuovere il bullone esagonale da 1,0 cm x 8,9 cm,
la rondella e il dado che fissano la puleggia folle alla
saldatura della puleggia. Rimuovere la puleggia folle.
7. Rimuovere il bullone esagonale da 1,0 cm x 10 cm,
le rondelle, i distanziatori e il dado autobloccante che
fissano la saldatura della puleggia all'alloggiamento della
cippatrice. Spostare la saldatura della puleggia fuori dal
percorso.
8. Rimuovere la cinghia precedente e installare la nuova
cinghia.
9. Ricollegare la saldatura della puleggia all'alloggiamento
della cippatrice.
10. Ricollegare la puleggia folle alla saldatura della
puleggia.
11. Serrare il bullone ad occhio fino a quando la deflessione
della cinghia è 1,1 cm quando un carico di 20 kg è posto
contro la cinghia.
12. Reinstallare lo schermo della cinghia anteriore utilizzando
otto bulloni e rondelle da 0,8 cm x 1,9 cm.
5.9 SOStituZiOne della CinGhia di
traSMiSSiOne (SeGue)

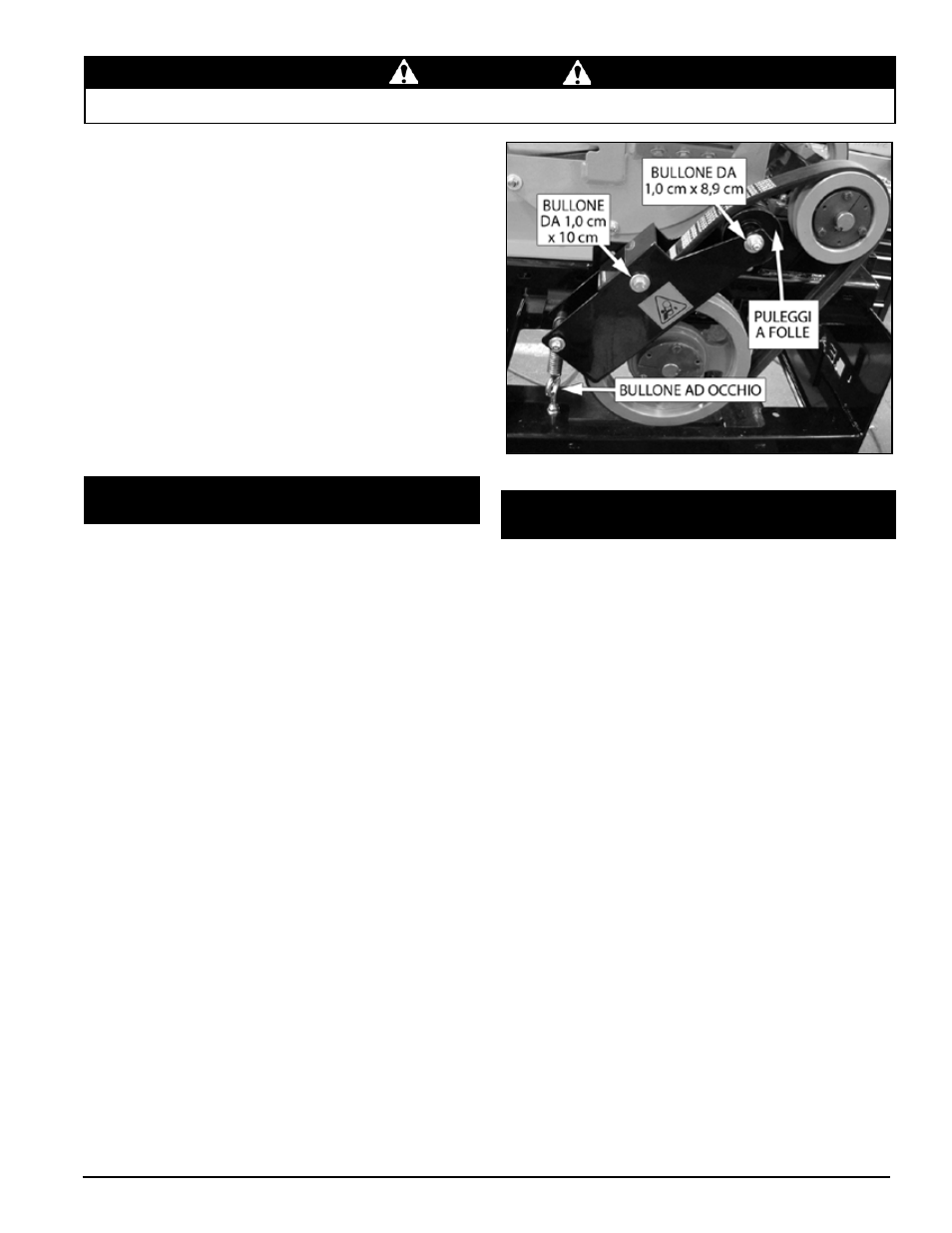

Figura 5.6 Sostituzione della cinghia di trasmissione posteriore
riMOZiOne dei CuSCinetti preCedenti del
rOtOre
1. Spostare la leva di innesto in posizione RELEASE
(Rilascio).
2. Disinnestare la pto e spegnere il motore del trattore.
3. Rimuovere lo schermo della cinghia anteriore.
4. Rimuovere l'anello a scatto del cuscinetto anteriore. Quindi
rimuovere i bulloni esagonali da 1,3 cm x 3,8 cm che
collegano il cuscinetto anteriore alla saldatura di sostegno
del cuscinetto.
5. Estrarre la saldatura di supporto del cuscinetto rimuovendo
quattro dadi autobloccanti da 1,0 cm.
6. Rimuovere gli anelli a scatto del cuscinetto anteriore e
allentare la vite di fermo del cuscinetto.
7. Fare scivolare il cuscinetto anteriore al di fuori dell'albero
del rotore.
8. Rimuovere il bullone esagonale da 1,0 cm x 9,5 cm, le
rondelle e il dado autobloccante che fissano la puleggia
folle alla mensola della puleggia. Rimuovere la puleggia
folle.
9. Rimuovere la cinghia di trasmissione dalle pulegge.
10. Utilizzando i bulloni di tenuta dalla boccola, rimuovere
boccola e puleggia dall'albero del rotore.
11. Rimuovere i dadi a blocco centrale da 1,3 cm che fissano
il cuscinetto posteriore al telaio della cippatrice.
12. Rimuovere gli anelli a scatto del cuscinetto e allentare
la vite di fermo. Fare scivolare il cuscinetto fuori
dall'albero.
5.10 SOStituZiOne dei CuSCinetti
del rOtOre
