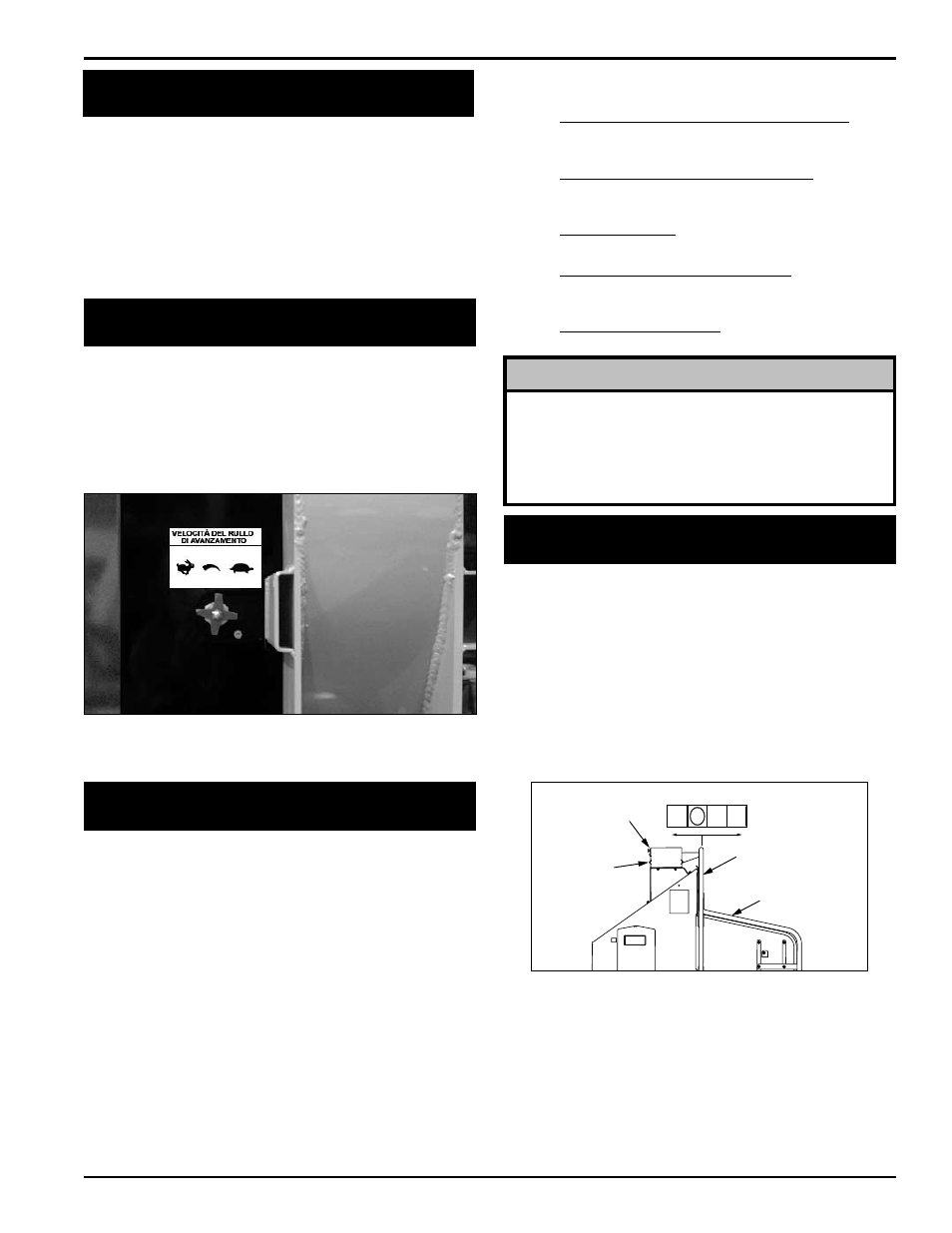

13 CIPPATRICE GIREVOLE
IT
ALIANO
FUNZIONAMENTO
4.6 sOLLeVAMeNTO/ABBAssAMeNTO
deLLA cOperTUrA deLL’AccessO
ruotare il canale convogliatore di scarico in modo che sia 1.
parallelo alla copertura di accesso.
rimuovere i due bulloni da 9 mm x 3,2 cm, i dadi e le rondelle
2.
che fissano la copertura di accesso all’alloggiamento della
cippatrice.
dopo aver abbassato la copertura di accesso, fissarla
3.
all’alloggiamento della cippatrice utilizzando due bulloni da
9 mm x 3,2 cm, dadi e rondelle.
il controllo della velocità del rullo di avanzamento è utilizzato per
controllare la velocità del rullo di avanzamento che consente
all’operatore di controllare meglio il materiale inserito nella
cippatrice.
Per una cippatura ottimale, si consiglia che il rullo di avanzamento
operi a velocità maggiore per rami piccoli e a velocità minore per
rami grandi.
4.7 cONTrOLLO deLLA VeLOcITÀ deL
rULLO dI AVANzAMeNTO
Figura 4.2 - Controllo della velocità del rullo di avanzamento.
4.8 cONTrOLLer dI AVANzAMeNTO
deLLA cIppATrIce
il sensore del disco e i sensori della barra di controllo del rullo
di avanzamento devono essere impostati allo spazio libero
corretto, altrimenti la cippatrice non funziona. impostare lo
spazio libero a 0,8 mm (la larghezza di una carta di credito). il
sensore lampeggia ad ogni rotazione del disco della cippatrice
quando lo spazio libero è impostato correttamente.
NOTA
4.9 BArrA dI cONTrOLLO deL rULLO
dI AVANzAMeNTO
La barra di controllo del rullo di avanzamento viene utilizzata
per controllare manualmente la direzione di rotazione del rullo
di avanzamento.
spostare la barra di controllo del rullo di avanzamento in •
aVanti (ForWard (F)) quando si desidera inserire il
materiale nella cippatrice. La spia del controller deve essere
verde fissa.
spostare la barra del rullo di avanzamento indiEtro
•
(rEVErsE (r)) quando si desidera che la cippatrice
espella il materiale del canale convogliatore.
spostare la barra del rullo di avanzamento su stoP per
•
arrestare la rotazione del rullo di avanzamento.
Questa macchina è dotata di un Controller Plus 1, il controller
monitora i giri/min del disco della cippatrice e regola il rullo di
avanzamento.
Quando i giri/min del disco della cippatrice scendono
a valori troppo bassi, il rullo di avanzamento si ferma
automaticamente per consentire al disco della cippatrice di
smaltire il materiale.
Quando il disco della cippatrice torna ai giri/min per la
cippatura, il rullo di avanzamento è di nuovo inserito
automaticamente.
funzione riprovare: se il rullo di avanzamento si ostruisce, il
controller inverte temporaneamente il senso di avanzamento
del rullo per rimuovere l’ostruzione. il controller inserisce
quindi il rullo di avanzamento e inserisce nuovamente il
materiale.
se questo ciclo continua, rimuovere o riposizionare manualmente
il materiale.
ricordare di affilare frequentemente le lame, in modo che il
materiale sia inserito senza problemi.
La spia del controller lampeggia con i seguenti codici (vedere
la sez. 6 per maggiori informazioni):
numero di giri/min normale di funzionamento: • la spia
verde fissa indica che il motore ha raggiunto il massimo
valore di giri/min.
barra di avanzamento non in arrEsto:
• la spia rossa
lampeggiante indica che l’operatore deve portare la
barra di avanzamento in posizione di arrEsto.
Codice di servizio
• : la spia gialla lampeggiante è un
promemoria di controllare l’affilatura della lama.
numero di giri/min troppo basso
• : la spia verde
lampeggiante indica che l’operatore deve aumentare il
numero di giri/min prima di iniziare la cippatura.
barra di sicurezza attivata:
• spia rossa fissa (solo modelli
europei).
sOLO MOdeLLI eUrOpeI
in caso di emergenza
spingere la barra di sicurezza e il
trascinamento in avanti si arresta. Premere il pulsante di
ripristino/comando prioritario per riprendere il trascinamento in
avanti dopo aver riportato la barra di sicurezza alla sua posizione
operativa normale.
All’avvio, la spia del controller si illumina di colore rosso
fisso. Premere il pulsante di ripristino/comando prioritario per
ripristinare.
Se si verificano attivazioni false, è possibile ignorare il sistema
tenendo premuto il pulsante di ripristino per 5 secondi.
R
INDIETRO
R F
AVANTI
INDIETRO
SUPERIORE
PULSANTE DI
RIPRISTINO/COMANDO
PRIORITARIO (DOVE
DISPONIBILE)
SPIA DEL
CONTROLLER
RULLO DI AVANZAMENTO
BARRA DI CONTROLLO
BARRA DI SICUREZZA
(DOVE DISPONIBILE)
