Pagina 11: Nota

7
CIPPATRICE GIREVOLE
IT
ALIANO
ASSEMBLAGGIO
2.5 cOLLeGAMeNTO deL VAssOIO dI
prOLUNGA
inclinare il vassoio di prolunga verso l'alto, con il fondo
1.
verso l'esterno (Figura 2.3) Fare scorrere i bordi del
vassoio di prolunga tra la cerniera di prolunga e i bordi
del canale convogliatore.
inclinare verso il basso il vassoio di prolunga fino ad
2.
appoggiarlo sul canale convogliatore in modo tale che i
bordi del primo tocchino la parte posteriore dei bordi del
secondo.
inserire cinque bulloni da trasporto da 9 mm x 2,5 cm
3.
(compresi nel kit dell'utente) attraverso il vassoio di
prolunga e il canale. Fissare i bulloni dal basso con
rondelle e dadi autobloccanti.
attaccare la saldatura del supporto del canale convogliatore
4.
al foro centrale del canale stesso usando il bullone già
inserito
BORDO DEL
VASSOIO DI
PROLUNGA
CERNIERA
DI PROLUNGA
BORDO DEL CANALE
CONVOGLIATORE DELLA CIPPATRICE

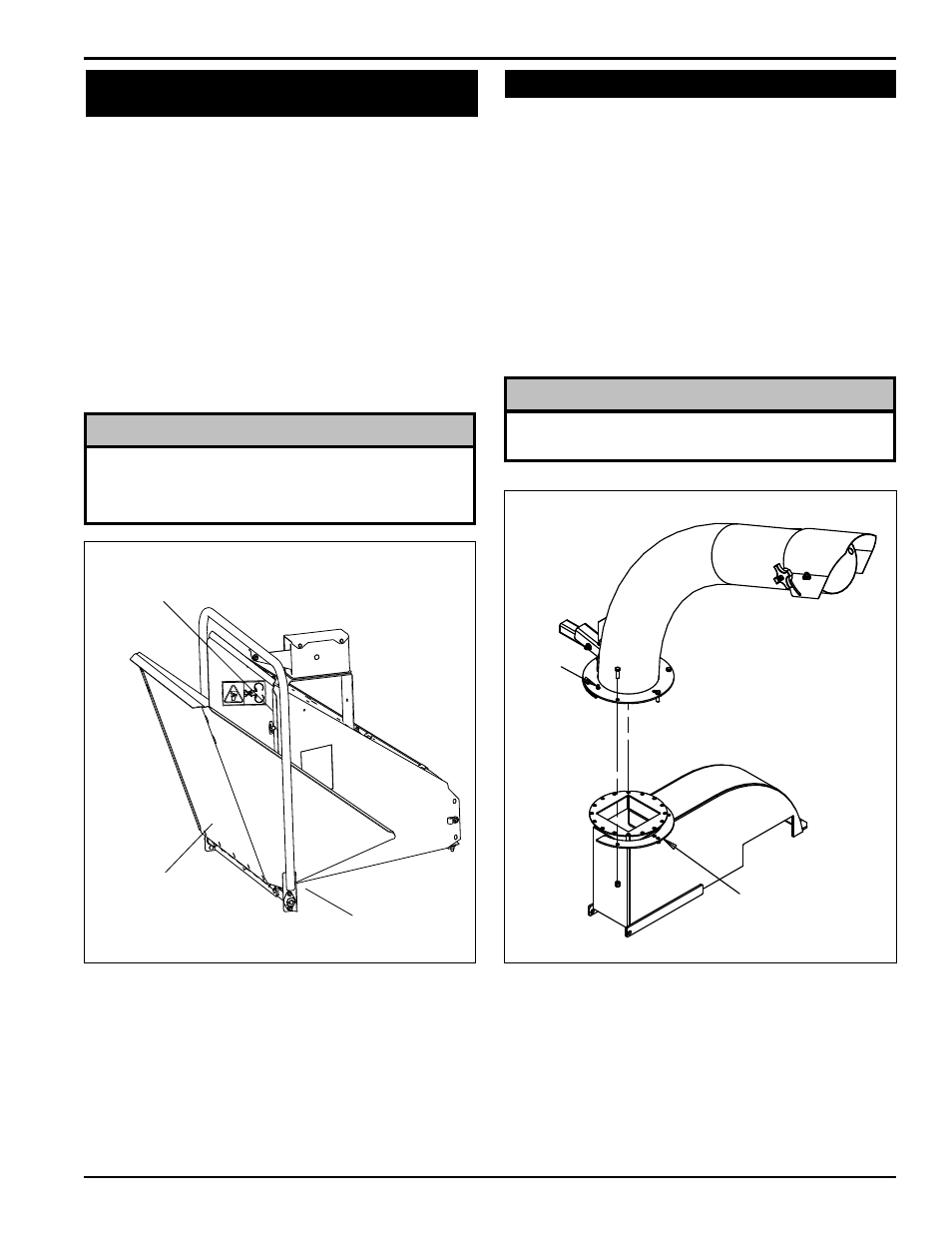

Figura 2.3 Collegamento del vassoio di prolunga
accertarsi di posizionare il bordo sul vassoio di prolunga
dietro il bordo sul canale convogliatore della cippatrice.
Ciò genera una superficie più piatta e previene le
ostruzioni durante l’alimentazione della macchina.
NOTA
2.6 TUBO dI scArIcO
Collegare il tubo di scarico alla flangia di montaggio sul
1.
telaio della cippatrice. Metà del morsetto di montaggio è
già collegata al tubo. Fare scivolare il tubo sulla flangia
e serrare i bulloni per fissarlo.
installare la seconda metà del morsetto sul tubo e sulla
2.
flangia.
ingrassare lo zerk e serrare completamente i dadi.
3.
allentare ciascun dado di un giro e tentare di ruotare il
4.
tubo. se non ruota liberamente, allentare ciascun dado
di 1/2 giro fino a quando ruota liberamente.
ruotare il tubo di 360 gradi e bloccarlo in posizione
5.
con la manopola per accertarsi che sia montato
correttamente.
tenere i dadi quanto più serrati possibile, consentendo
nel contempo al tubo di scarico di ruotare liberamente.
NOTA
SECONDA METÀ
DEL MORSETTO
ZERK
Figura 2.4 - Gruppo del tubo di scarico
