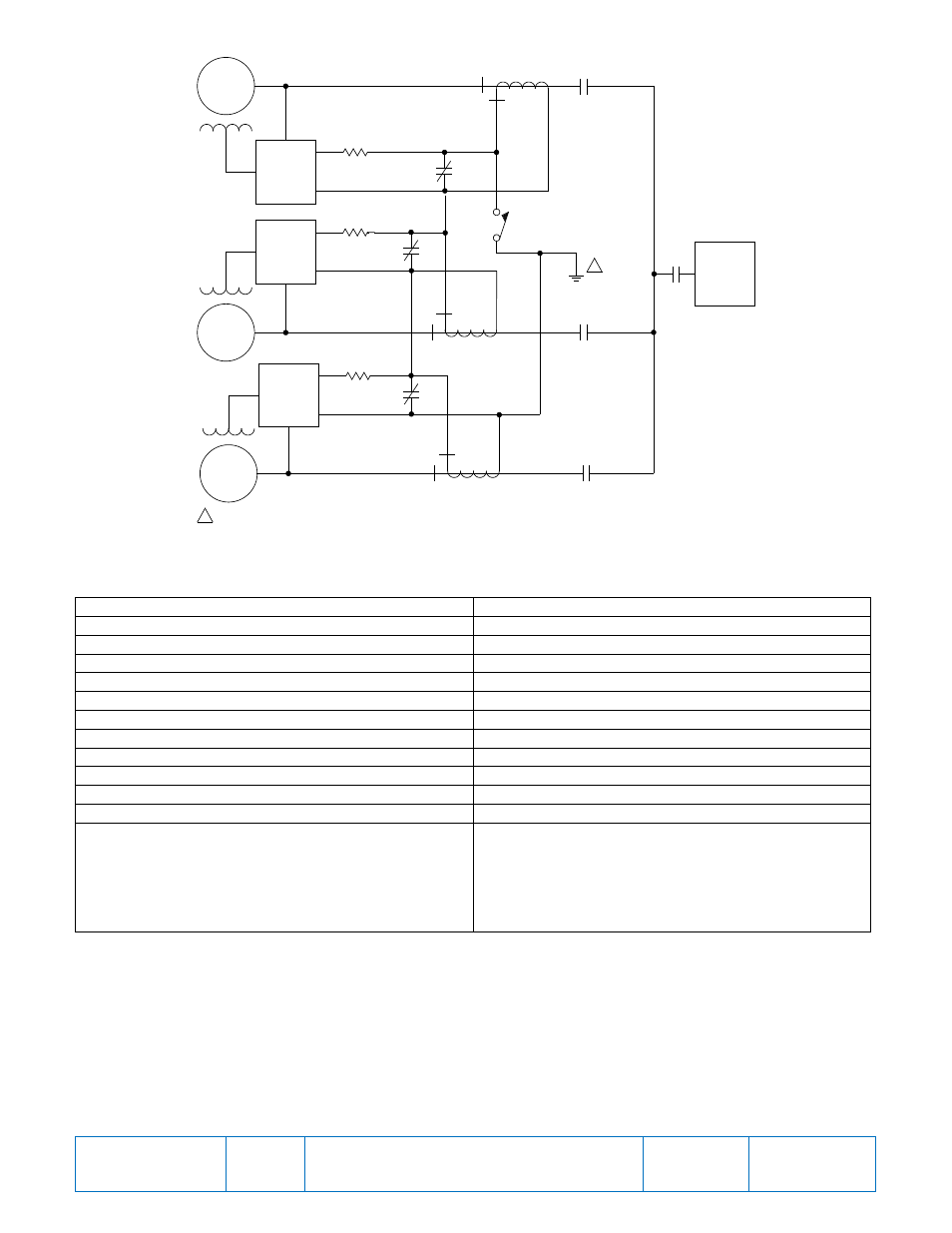

Figura 8. Collegamenti per la compensazione della corrente trasversale
GEN 1
GEN 1
CT CT
AVC 5 or 5A AVC 5 o 5A
CCC ENABLE CONTACT CONTATTO DI ENABLE CCC
AVC 5 or 5A AVC 5 o 5A
LOAD CARICO
GEN 2 GEN 2
CT CT
AVC 5 or 5A AVC 5 o 5A
GEN 3 GEN 3
CT CT
P0009-26.vsd 03-07-12 P0009-26.vsd 03-07-12
1. The secondary winding of a sensing transformer
must be grounded as closely to the transformer as
practical. When interconnecting more than one
transformer, ensure that the secondary winding of
only one transformer is grounded.
1. L'avvolgimento secondario di un trasformatore di
rilevamento deve essere messo a terra più vicino
possibile al trasformatore. In caso di
interconnessione di più trasformatori, verificare che
sia messo a terra solo l'avvolgimento secondario di
un trasformatore.
GEN 1
GEN 2
5 or 5A
6
AVC
0.1
0.1
CT
CT
LOAD
CCC
ENABLE
CONTACT
5 or 5A
GEN 3
0.1
CT
P
0
0
0
9
-2
6
.v
s
d
0
3
-0
7
-1
2 5 or 5A
52b
1
52
1
52
2
52b
2
52b
3
52
3
AVC
AVC
6
6
1
The secondary winding of a sensing transformer must be grounded as closely to
the transformer as practical. When interconnecting more than one transformer,
ensure that the secondary winding of only one transformer is grounded. 1
