Basler Electric AVC63-12 - Manuale (Pagina 3)

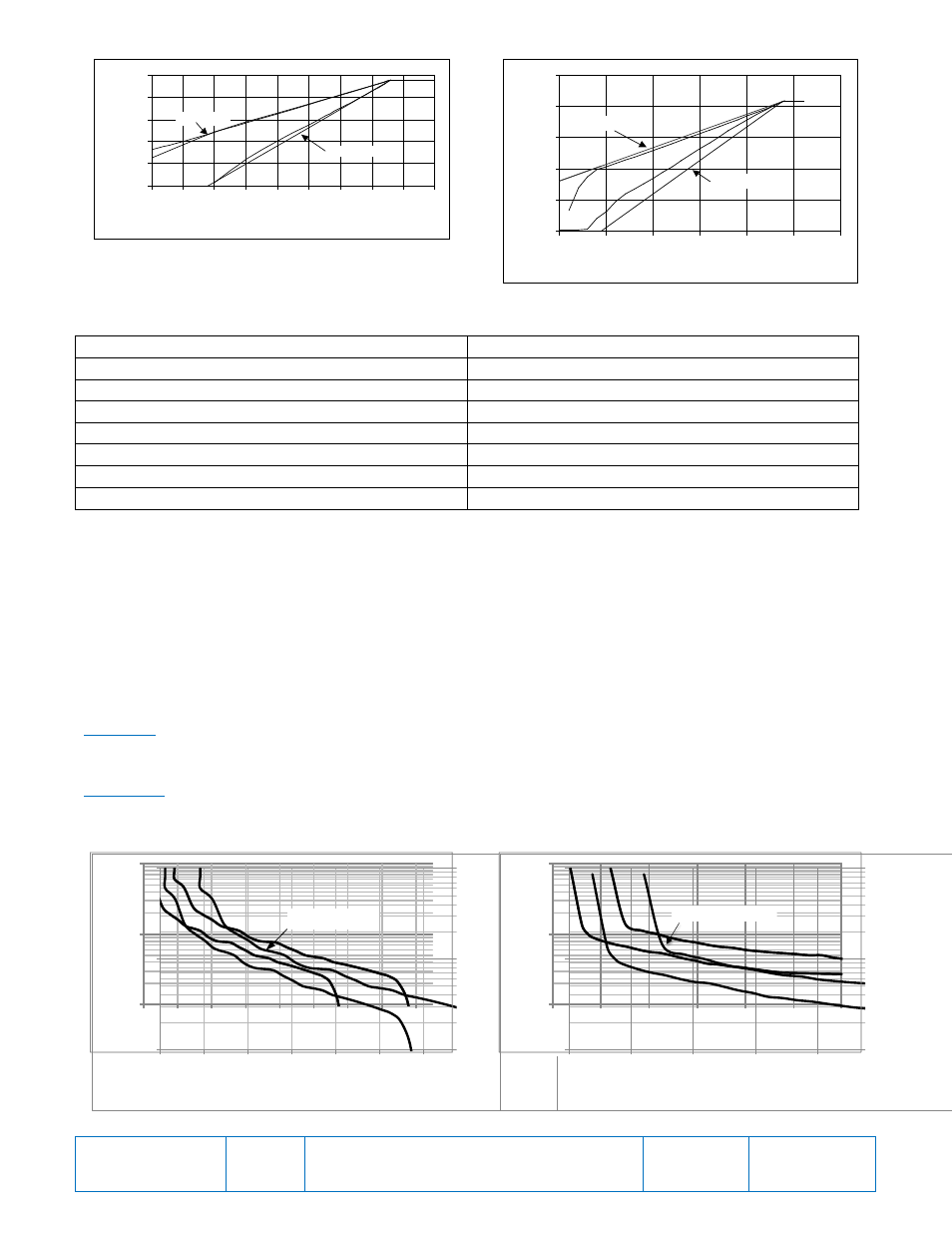

Figura 2. Modello di rilevamento a 60 Hz
Figura 3. Modello di rilevamento a 400 Hz
Soppressione dei disturbi EMI
Filtro interno (vedere la sezione Conformità CE).
Accumulo di tensione
Si verifica un accumulo di tensione automatico dovuto alla tensione residua del generatore fino a 6 Vca (AVC63-
12) o 12 Vca (AVC125-10).
Arresto per sovraeccitazione
La protezione di arresto per sovraeccitazione azzera la tensione in uscita secondo le tempistiche indicate di
seguito per le tensioni specificate. Le altre tensioni e gli altri tempi si basano sulle curve caratteristiche a tempo
inverso delle Figure 4 e 5
AVC63-12
125 Vcc,
±10% in circa 10 s
210 Vcc,
±10% in circa 1 s o meno
AVC125-10
250 Vcc,
±10% in circa 10 s
360 Vcc,
±10% in circa 4 s o meno
1
10
100
70 90 110 130 150 170 190 210 230
Ti
m
e i
n
Se
co
nd
s
DC Output Voltage
Shutdown Region
Figura 4. Caratteristiche arresto per sovraeccitazione
modulo AVC63-12
1
10
100
240 260 280 300 320 340 360
Ti
m
e i
n
Se
co
nd
s
DC Output Voltage
Shutdown Region
Figura 5. Caratteristiche arresto per sovraeccitazione
modulo AVC125-10
0
50
100
150
200
250
20 25 30 35 40 45 50 55 60 65
Frequency In Hertz
Te
rm
ina
l V
ol
ta
ge
Ideal 1 PU/Hz
Ideal 2 PU/Hz
0
50
100
150
200
250
150 200 250 300 350 400 450
Frequency in Hertz
Te
rm
ina
l V
ol
ta
ge
i
n V
ol
ts
Ideal 2 PU/Hz
Ideal 1 PU/Hz
Terminal Voltage Tensione ai morsetti
Ideal 1 PU/Hz 1 PU/Hz ideale
Ideal 2 PU/Hz 2 PU/Hz ideale
Frequency in Hertz Frequenza in Hertz
Terminal Voltage In Volts Tensione ai morsetti in Volt
Ideal 1 PU/Hz 1 PU/Hz ideale
Ideal 2 PU/Hz 2 PU/Hz ideale
Frequency in Hertz Frequenza in Hertz
Pubblicazione
9337271991
Revisione
J
Istruzioni
Data
01/15
Pagina
3 di 16
