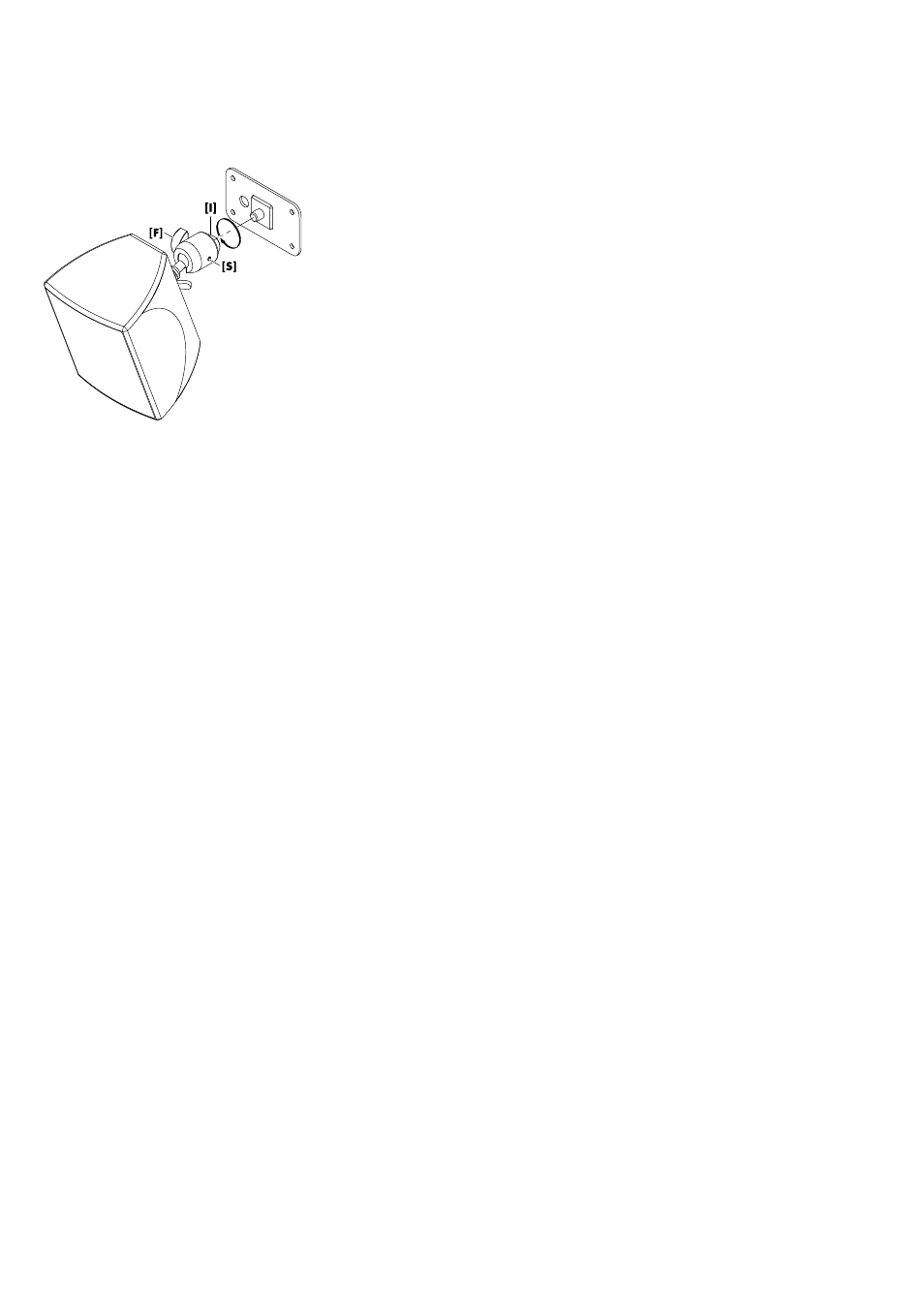

Collegamento dell'insieme alla piastra di montaggio
Per connettere il sistema dotato di giunto alla piastra di montaggio,
procedere come descritto di seguito:
1. Allentare la farfalla di bloccaggio
[F] e la vite di fermo [S]
per liberare l'inserto filettato M10 [I] del giunto sferico.
2. Assemblare l'insieme avvitando l'inserto sul perno filettato
della piastra di montaggio.
3. Serrare l'inserto M10 con la chiave inglese (n° 17).
4. Impostare l'angolo desiderato del cabinet e serrare la vite di
fermo [S].
5. Infine serrare la farfalla di bloccaggio [F].
