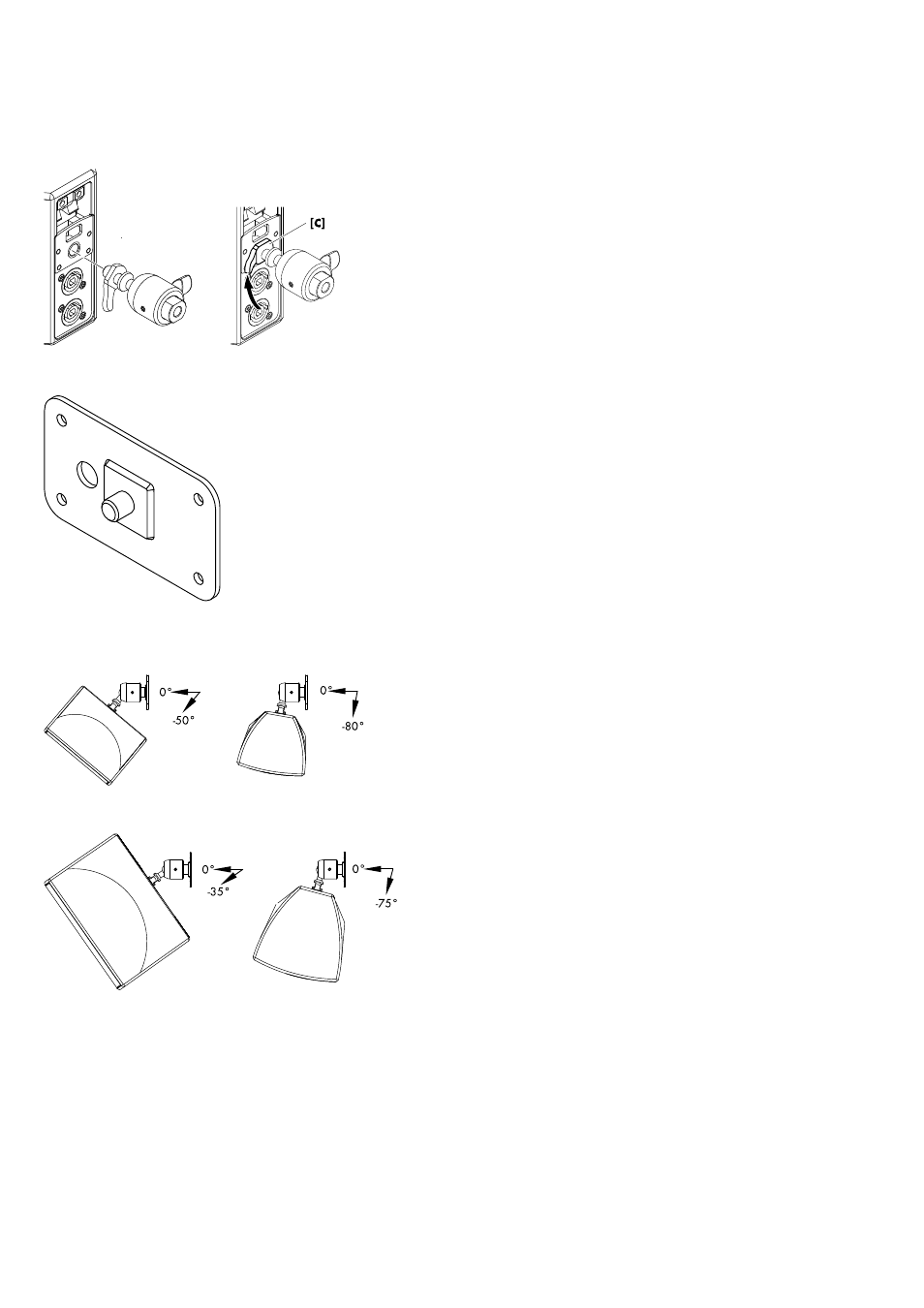

Collegamento del giunto sferico al cabinet
1. Avvitare l'adattatore a giunto sferico nell'inserto filettato M10
presente sul pannello posteriore del cabinet.
2. Fissare l'adattatore al cabinet serrando la contro-flangia filet-
tata [C].
Per tale scopo può essere impiegata anche una chiave inglese
aperta (N°17).
1.4. Piastra di montaggio Z5038 Fixing plate M10
La piastra di montaggio Z5038 Fixing plate M10 può essere
impiegata per fissare i sistemi E4 o E5 ad una parete, al soffitto o
ad altre superfici.
Nota: Fare riferimento alle relative istruzioni di montaggio
fornite insieme alla piastra.
Per il montaggio a parete, è possibile scegliere l'orientamento sia
verticale che orizzontale. Nel caso di montaggio a soffitto, si rac-
comanda di orientare il sistema orizzontalmente.
Le seguenti opzioni di montaggio e di angolazione possono essere
adottate indifferentemente dal tipo di installazione a parete, a sof-
fitto o su altre superfici purché idonee.
Sistema Z5356
Per il sistema E4 gli angoli possono essere impostati da 0° a
–50° (in verticale) o da 0° a –80° (in orizzontale).
Sistema E5
Per il sistema E5, gli angoli possono essere impostati da 0° a
–35° (in verticale) o da 0° a –75° (in orizzontale).
d&b Z5356 E4/E5 Ball joint adapter , Istruzioni di montaggio (1.2 IT) 5
