2.1. Descrizione
Il B6-SUB è un subwoofer compatto ad alta efficienza, pilotato in
maniera indipendente.
Il cabinet alloggia un altoparlante al neodimio da 18" a lunga
escursione in volume bass-reflex. La risposta in frequenza del
sistema si estende da 37 Hz a 140 Hz.
Il cabinet è realizzato in multistrato marino con finitura PCP
(Polyurea Cabinet Protection) antiurto e resistente agli agenti atmo‐
sferici. Il lato anteriore dei cabinet è protetto da una griglia metal‐
lica rigida posta davanti a uno strato di schiuma acusticamente
trasparente. Ciascun pannello laterale incorpora una maniglia
mentre il pannello posteriore è dotato di quattro ruote heavy-duty.
Una flangia con filettatura M20 integrata nel pannello superiore
permette l'inserimento della piantana per il sostegno di sistemi
TOP. Due pattini presenti sul pannello inferiore impediscono il
movimento del cabinet e lo proteggono dai graffi. Apposite fresa‐
ture di forma corrispondente presenti sul pannello superiore di cia‐
scun cabinet ne prevengono il movimento durante il funzionamento
di più B6-SUB impilati.
2.2. Connessioni
Il sistema è dotato di una coppia di connettori a 4 poli. Tutti i pin
dei due connettori sono collegati in parallelo. lI B6-SUB utilizza i
pin 2+/2–. I pin 1+/1– sono riservati per i sistemi TOP. Utiliz‐
zando il connettore maschio per l'ingresso, il connettore femmina
consente il collegamento in parallelo di un secondo sistema.
Come opzione, il sistema può essere fornito nella versione con
connettori NL4 M o EP5.
Le corrispondenze tra le opzioni di cablaggio disponibili sono
riportate nella tabella seguente.
NLT4 F/M
NL4 M
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5 (SenseDrive)
d&b SenseDrive
La funzione SenseDrive incorporata negli amplificatori D12 per‐
mette di compensare elettricamente le proprietà del cavo di
potenza utilizzato. La funzione SenseDrive necessità di un condut‐
tore supplementare, pertanto è disponibile con connettori EP5 e
cablaggio a 5 conduttori per i sistemi di altoparlanti dotati di tale
connettore.
Nota: Quando il D12 è impostato nella modalità "Mix TOP/
SUB", la funzione SenseDrive è disponibile solo sul connettore
di uscita del canale B.
d&b LoadMatch
Con l'introduzione dell'amplificatore D80, è disponibile la funzione
LoadMatch, che consente all'amplificatore di compensare elettrica‐
mente le proprietà del cavo di potenza utilizzato, senza la neces‐
sità di un conduttore supplementare. Per i sistemi di altoparlanti
che la prevedono, tale funzione è quindi indipendente dal tipo di
connettore utilizzato.

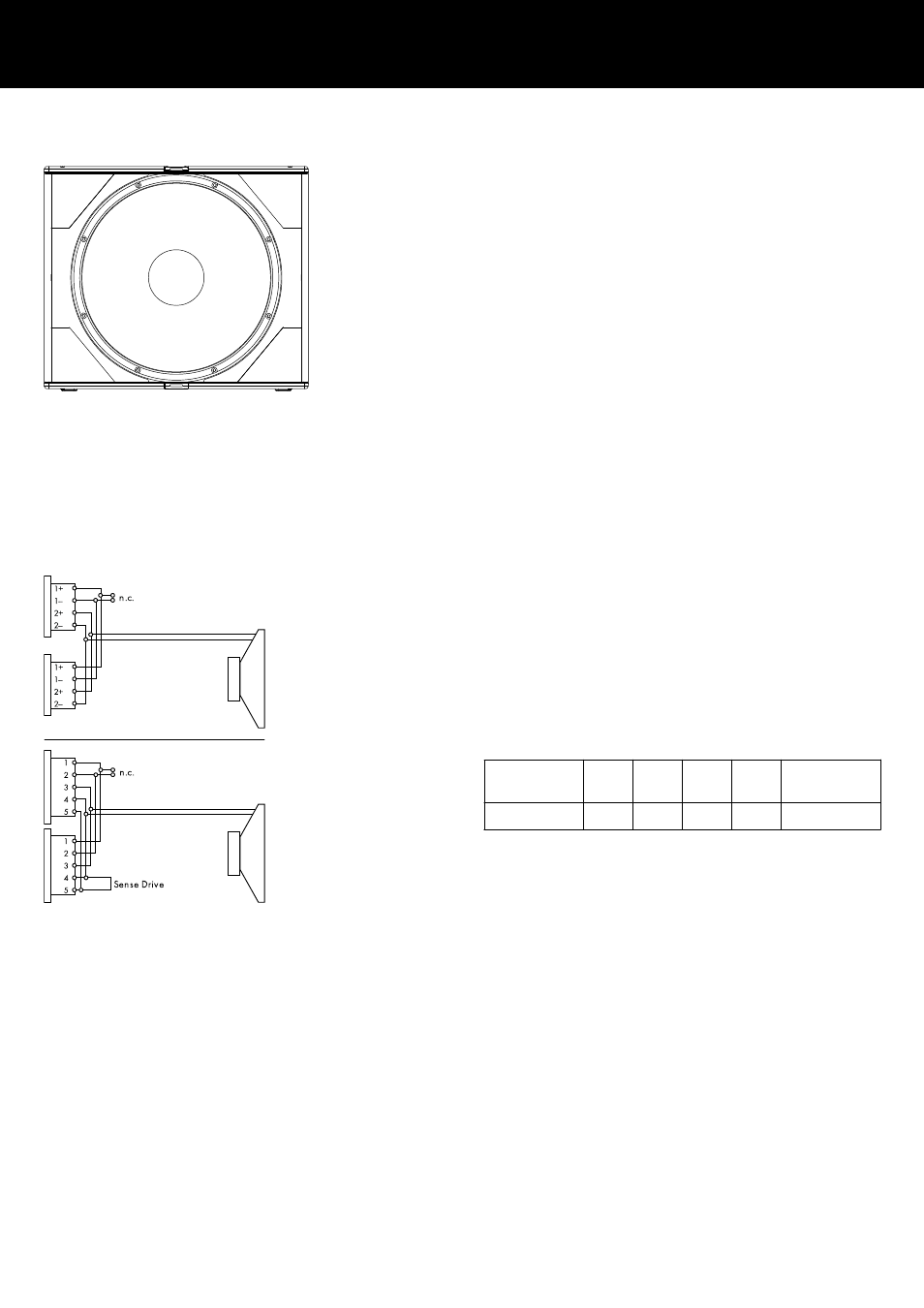

NLT4 F/M/NL4 M e EP5 cablaggio dei connettori
2. Sistema B6-SUB
