2.1. Descrizione
4S ed 5S sono sistemi di altoparlanti passivi a due vie dal peso
contenuto che impiegano tweeter a cupola ad ampia dispersione
in configurazione coassiale. Tale configurazione presenta una
dispersione simmetrica sia sul piano orizzontale sia verticale, per-
mettendo l'impiego del sistema in entrambe le posizioni.
Il sistema 4S adotta un woofer da 4” al neodimio per le frequenze
gravi, montato in un cabinet a cassa chiusa di dimensioni ultra
compatte. La sua risposta in frequenza si estende da 130 Hz a
20 kHz.
Il sistema 5S impiega un woofer da 5” con magnete in ferrite per
le frequenze gravi in volume bass-reflex, con una estensione in fre-
queza tra 80 Hz e 20 kHz.
Entrambi i sistemi possono essere utilizzati come sorgenti singole o
integrati con differenti subwoofer della Serie xS.
I cabinet sono realizzati tramite stampaggio a iniezione, con fini-
tura in vernice nera antiurto. Il lato anteriore dei cabinet è protetto
da una griglia metallica rigida posta davanti a uno strato di
schiuma acusticamente trasparente.
Il pannello posteriore dei sistemi 4S e 5S incorpora due inserti filet-
tati M8 per il fissaggio della staffa Z5401 Wall mount S. Grazie
al foro filettato M10 presente sull'adattatore con giunto a sfera, i
sistemi possono essere connessi a diversi accessori di montaggio
d&b, quali:
– Z5029 TV spigot,
– Z5034 Stand adapter,
– E6532 Super Clamp,
– Z5035 M10 to 3/8" adapter.
Utilizzo previsto
Entrambi i sistemi sono protetti contro le intemperie e idonei per
l'uso all'aperto. Per applicazioni allo scoperto, il cablaggio deve
avvenire tramite i terminali a vite, protetti dietro l'apposito pannello
di copertura (gradi di protezione IP34, con inclinazione verticale
tra +15° e –45°). Una descrizione dettagliata sulla connessione
tramite cavo fisso è riportata nella sezione seguente (Þ Capitolo
2.2. "Collegamenti" a pag. 6).
Per tali applicazioni il sistema 4S deve essere installato in modo
tale che gli inserti M8 si trovino nella parte superiore del pannello
posteriore.

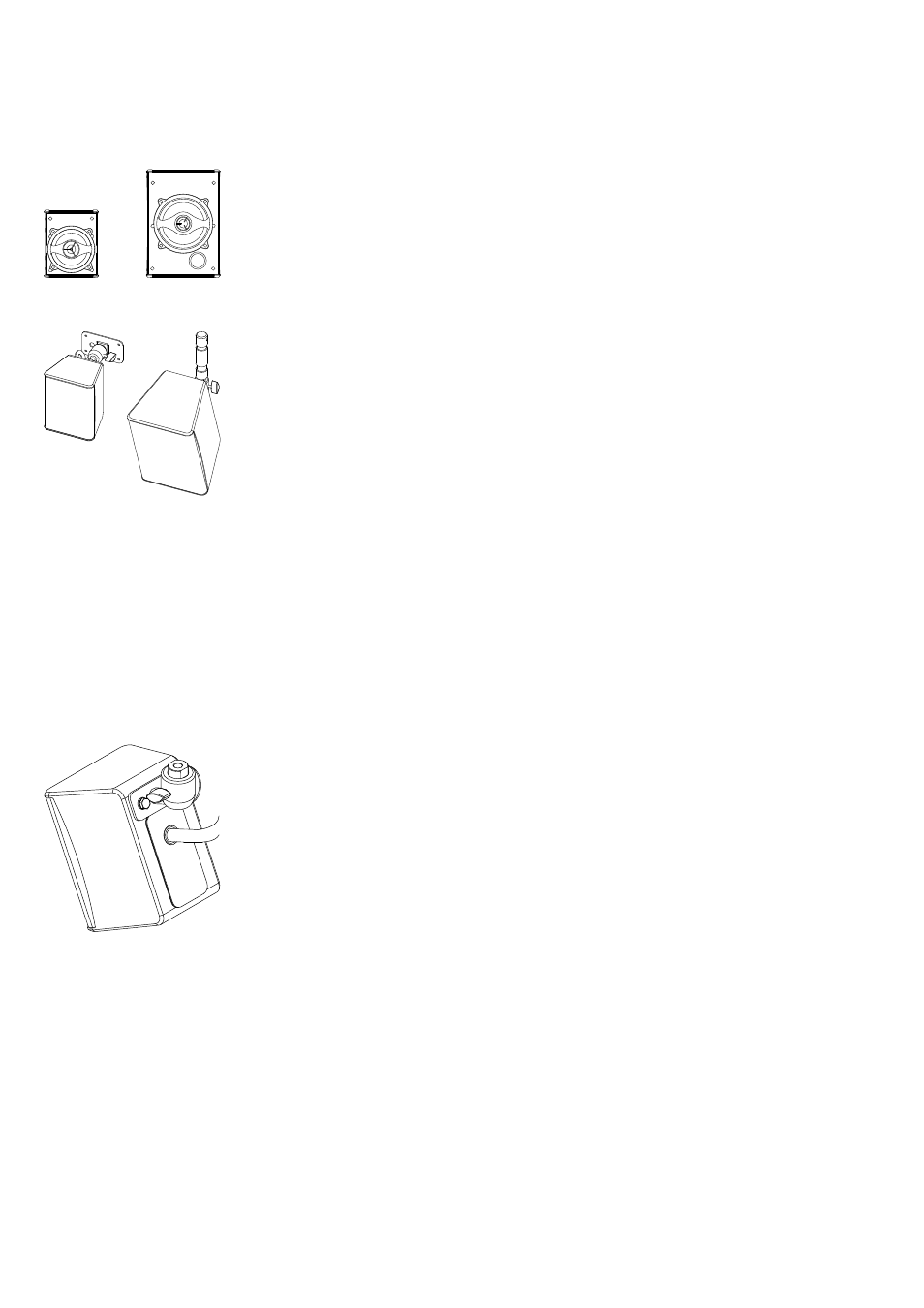

Fig. 1: Sistema di altoparlanti 4S/5S
Esempi di montaggio:
4S con l'accessorio Z5401 Wall mount S,
5S con l'accessorio Z5029 TV spigot
Fig. 2: Esempio di utilizzo all'aperto del sistema 4S
2. Sistema di altoparlanti 4S/5S
d&b 4S/5S Manuale d'uso (1.2 IT) 5
