2.4. Caratteristiche di dispersione
I grafici seguenti, realizzati tracciando curve di uguale pressione
acustica (isobare) a –6 dB e –12 dB, mostrano l'andamento del-
l'angolo di dispersione di un singolo sistema in funzione della fre-
quenza..

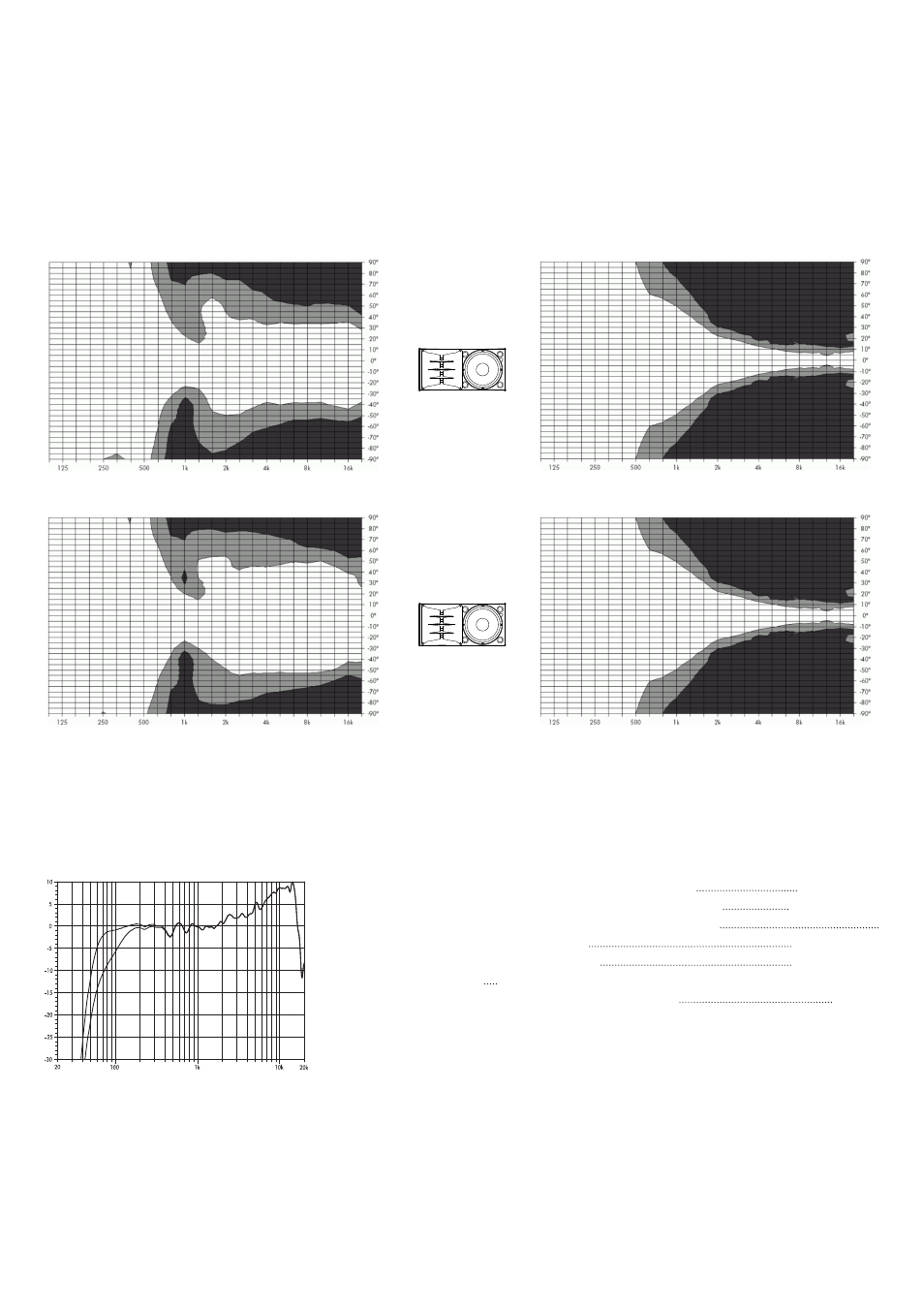

Fig. 8: Grafico delle curve isobare sul piano orizzontale
10AL
Fig. 9: Grafico delle curve isobare sul piano verticale
Fig. 10: Grafico delle curve isobare sul piano orizzontale
10AL-D
Fig. 11: Grafico delle curve isobare sul piano verticale
2.5. Specifiche tecniche
Caratteristiche del sistema 10AL/10AL-D
Risposta in frequenza (–5 dB standard) 60 Hz - 18 kHz
Risposta in frequenza (–5 dB modalità CUT) 110 Hz - 18 kHz
Pressione acustica max. (1 m, campo libero)
10AL con D6/D12
130 dB/133 dB
10AL-D con D6/D12 129 dB/132 dB
(SPLmax di picco, segnale di prova: rumore rosa con fattore di cresta 4)
Livello di ingresso (100 dB-SPL/1 m) –16 dBu
Fig. 12: Risposta in frequenza del sistema 10AL,
modalità standard e CUT
