2.4. Caratteristiche di dispersione

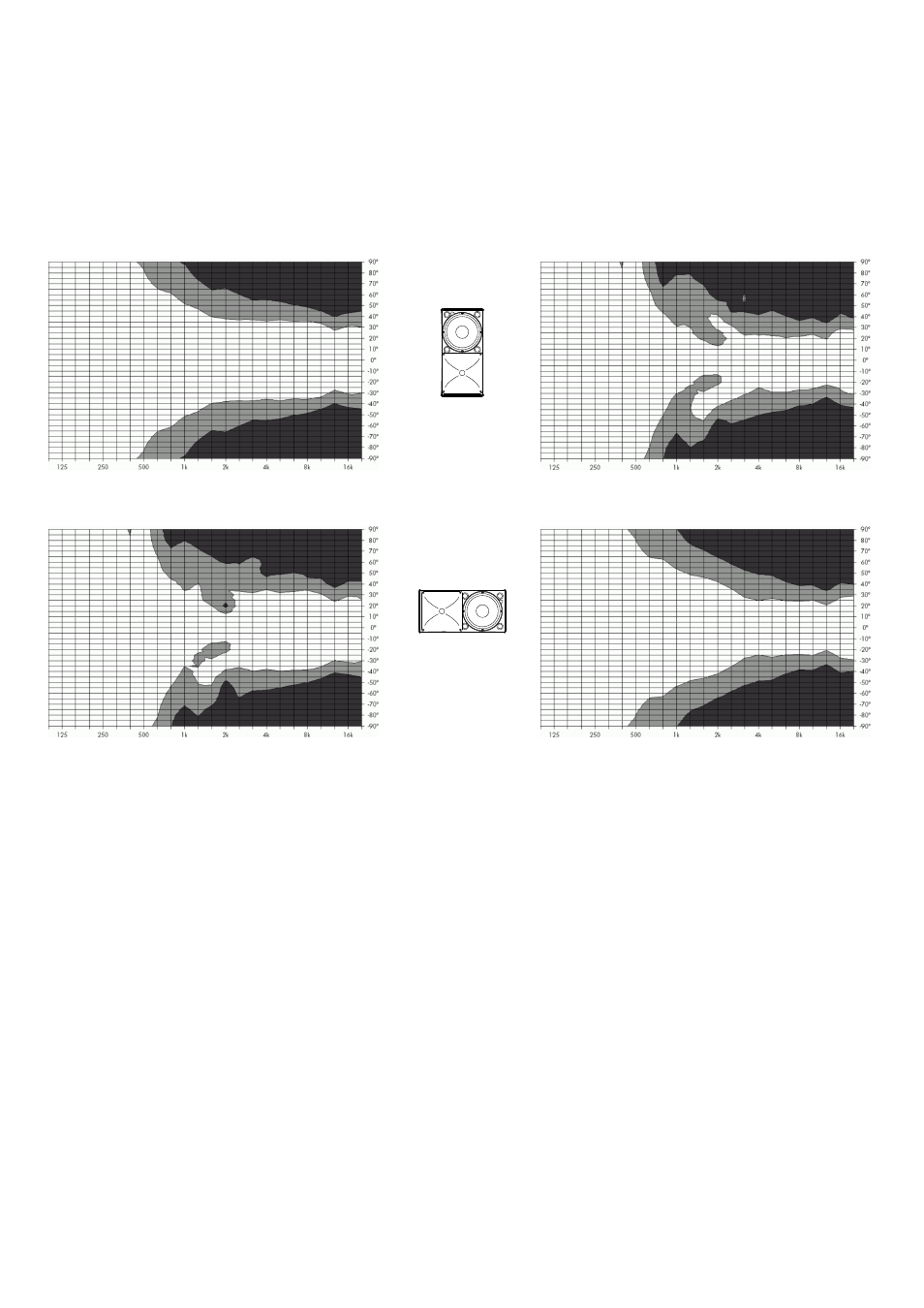

I grafici seguenti, realizzati tracciando curve di uguale pressione
acustica (isobare) a –6 dB e –12 dB, mostrano l'andamento del-
l'angolo di dispersione di un singolo sistema in funzione della fre-
quenza..
Fig. 8: Grafico delle curve isobare sul piano orizzontale
10A
Configurazione verti-
cale
Fig. 9: Grafico delle delle curve isobare sul piano verti-
cale
Fig. 10: Grafico delle curve isobare sul piano orizzontale
10A
Configurazione oriz-
zontale con tromba
ruotata
Fig. 11: Grafico delle delle curve isobare sul piano verti-
cale
