2.2. Collegamenti
I sistemi sono dotati di una coppia di connettori NL4 e di una mor-
settiera a due poli con terminali a vite (ST - sezione fino a 4 mm
2 /
AWG 11). Tutti i pin dei due connettori sono collegati in parallelo.
I sistemi utilizzano i pin 1+/1–. I pin 2+/2– sono riservati per i
subwoofer attivi.
La versione resistente agli agenti atmosferici (WR) è dotata di un
cavo di ingresso fisso (tipo PG, H07-RN-F, 2 x 2.5 mm
2
(AWG 13), lunghezza standard 5.5 m (18 ft).
Le corrispondenze tra le opzioni di cablaggio disponibili sono
riportate nella tabella seguente.
NL4 1+ 1– 2+ 2–
ST + – n.a. n.a.
PG Marrone (+) Blu (–) n.a. n.a.
Cablaggio con cavo fisso
I sistemi 10A e 10A-D vengono entrambi forniti con una placca di
copertura [1] e un anello di guarnizione in gomma [2]. Per appli-
cazioni al chiuso, ove necessario, tali parti possono essere utiliz-
zate per nascondere il pannello che ospita i connettori. Per usi allo
scoperto, il pannello di connessione deve essere necessariamente
protetto, per esempio utilizzando entrambe le suddette parti al fine
di garantire un grado di protezione IP34.
Per installare il cavo di connessione fisso, procedere come
descritto di seguito:
Utensili necessari: Cacciavite a croce (#PH2).
1. Munirsi dell'anello in gomma e del cavo di connessione.
2. Liberare il foro pre-tagliato presente sulla placca e applicarvi
l'anello di guarnizione in gomma.
3. Inserire il cavo di connessione nell'anello in gomma e connet-
tere i conduttori alla morsettiera.
Þ Rispettare la corretta polarità!
4. Rimuovere le quattro viti dal pannello di connessione.
5. Spingere la placca verso il pannello di connessione fino a
completa chiusura.
6. Infine fissare la placca al pannello di connessione tramite le
quattro viti.

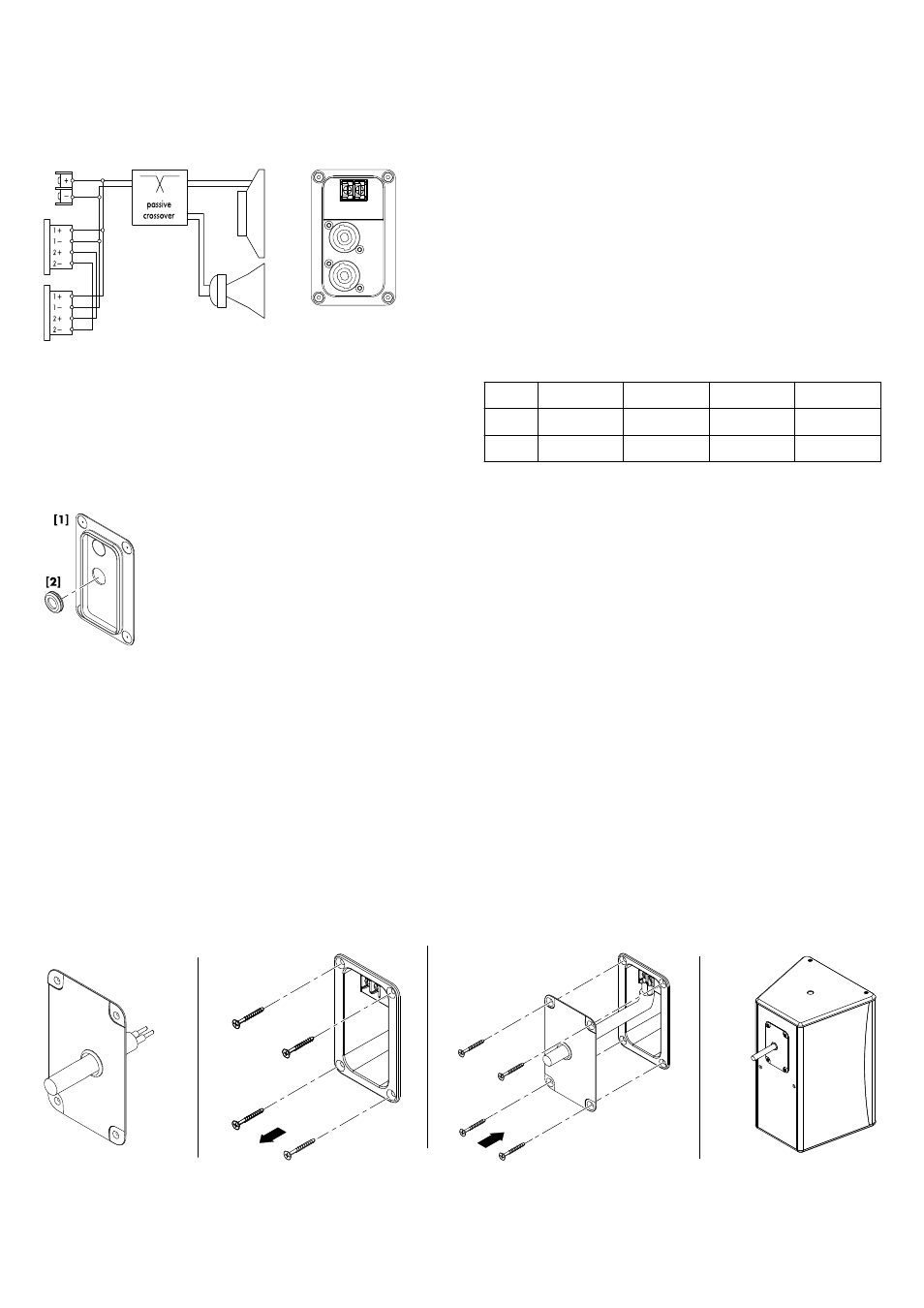

Fig. 4: Montaggio del cavo di connessione fisso
Fig. 2: Cablaggio dei connettori
Fig. 3: Placca di copertura e anello in gomma
