Rev. 1.03
- 11 -
SRP-350IIOBEi

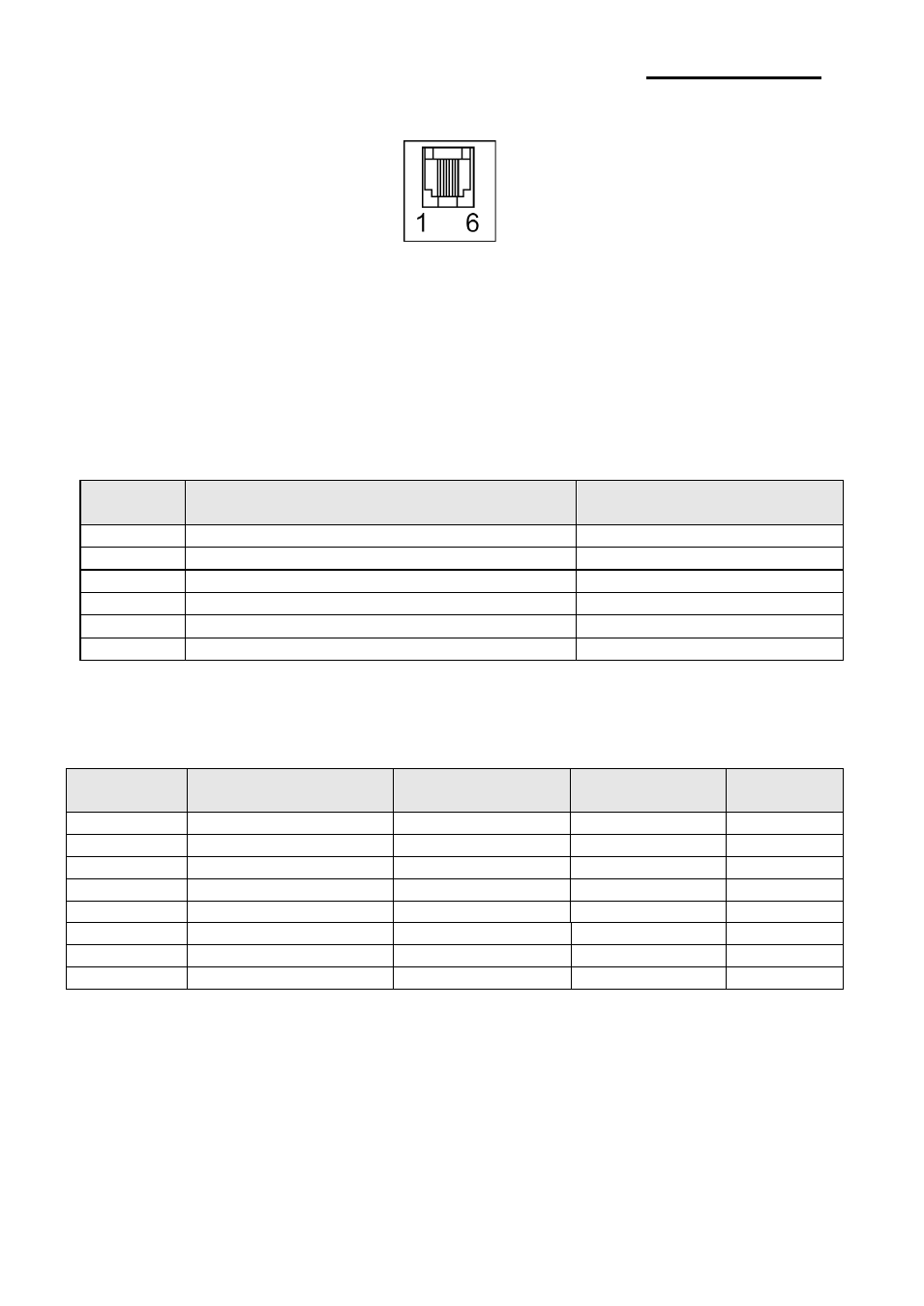

1-3 Collegamento del cassetto
※ AVVERTENZA
Usare un cassetto idoneo alle specifiche della stampante. L’utilizzo di un cassetto non
idoneo può danneggiare sia il cassetto che la stampante.
※ ATTENZIONE
Non collegare al connettore d’espulsione del cassetto una linea telefonica, altrimenti
possono essere danneggiati sia la stampante, sia la linea telefonica.
Attaccare il cavo del cassetto al connettore dell’espulsione del cassetto sulla parte
posteriore della stampante, accanto al connettore dell’alimentazione.
Numero
del pin
Nome del segnale
Direzione
1
Frame GND (GND involucro)
-
2
Segnale 1 d’espulsione del cassetto
Uscita
3
Segnale dell’apertura/chiusura del cassetto
Ingresso
4
+24V
-
5
Segnale 2 d’espulsione del cassetto
Uscita
6
Signal GND (GND segnale)
-
1-4 Impostazione degli interruttori DIP
• Interruttore DIP 1
SW
(interruttore)
Funzione
ON
OFF
Predefinito
1-1
Riservato
-
-
OFF
1-2
Riservato
-
-
OFF
1-3
Riservato
-
-
OFF
1-4
Riservato
-
-
OFF
1-5
Taglierino automatico
Disabilita
Abilita
OFF
1-6
Internal Bell Control
Disabilita
Abilita
OFF
1-7
Near End Sensor
Disabilita
Abilita
OFF
1-8
MFi Mode Selection
iOS
Normale
ON
