Rev. 1.03 - 10 -
SRP-350IIOBEi

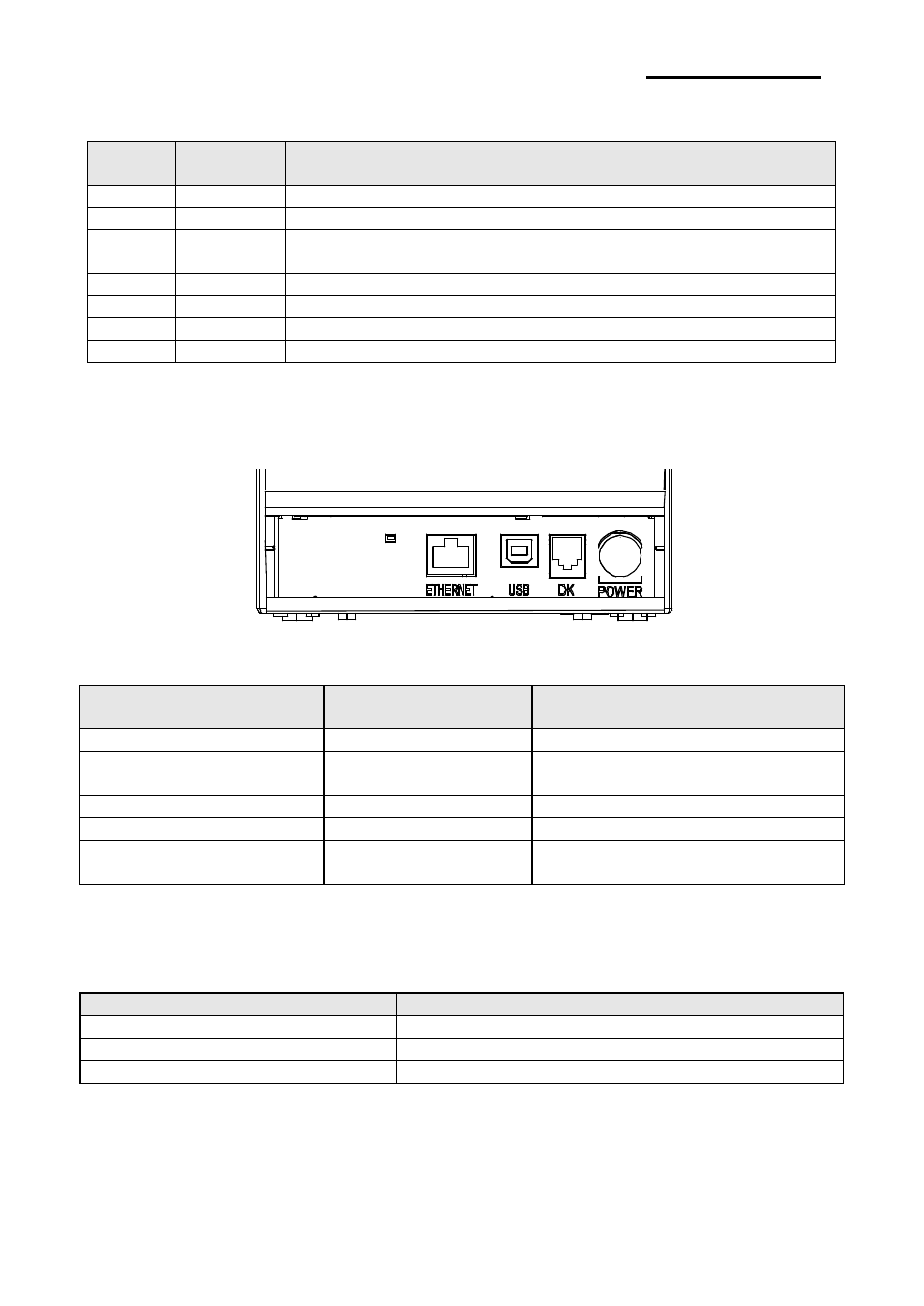

3) Descrizione dei segnali Comunicazione Ethernet
Numero
del pin
Nome del
segnale
Colore assegnato Funzione
1 TD+ Bianco-arancione Trasmissione +
2 TD- Arancione Trasmissione -
3 TCT Bianco-verde Ricezione +
4 NC Blu
5 NC Bianco-blu
6 RCT Verde Ricezione -
7 RD+ Bianco-marrone
8 RD- Marrone
* Per ulteriori informazioni, fare riferimento al Manuale dell'utente Ethernet nel sito Bixolon.
1-2-2 Comunicazione USB
Numero
del pin
Nome del
segnale
Colore assegnato Funzione
Shell Schermo Cavo di scarico
Messa a terra dell‘involucro
1 VBUS Rosso
Alimentazione del computer
centrale: DC 5 [V] / 500 [mA]
2 D- Bianco Linea dei dati differenziali
3 D+ Verde Linea dei dati differenziali
4
GND (messa a
terra)
Nero Messa a terra del segnale
1-2-3 Comunicazione Bluetooth
1) Specifiche Comunicazione Bluetooth
Titolo Descrizione
Frequenza 2,402 ~ 2,480 GHz
Versione 2,1 +EDR
Module Type Class 1
2) Connessione Bluetooth
La stampante può essere connessa ai dispositivi equipaggiati con la capacità di
comunicazione Bluetooth (PDAs, PCs, Smart Phone, Tablet PCs, ecc.)
* Fare riferimento al manuale Bluetooth per informazioni dettagliate sulla sua connessione.
Connettore
dell’espulsione
del cassetto
Connettore di
alimentazione
Connettore
USB
