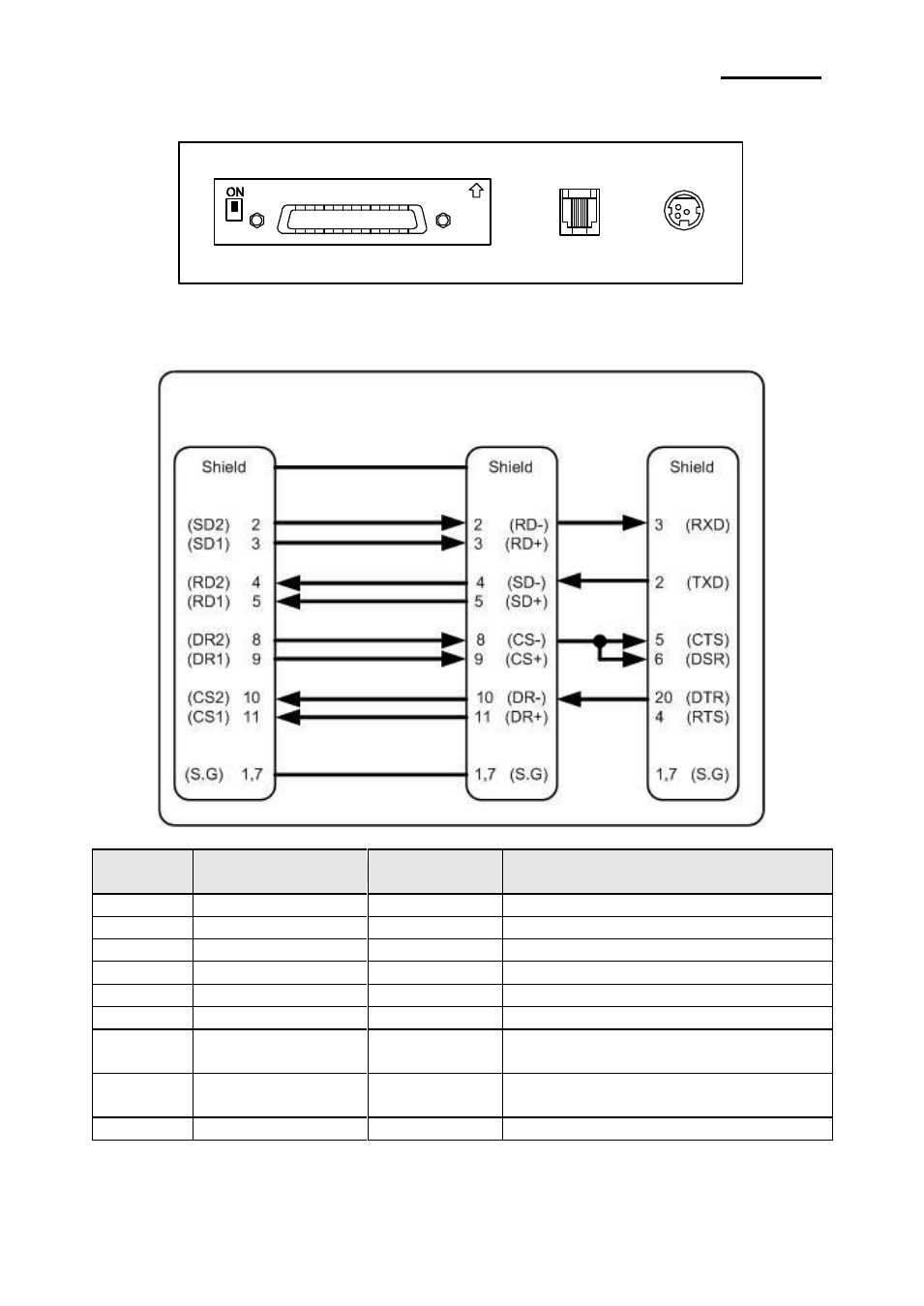

1-2-2 Interfaccia seriale (RS-485)
※ Quando l’interrutore DIP sul pannello dell’interfaccia seriale è
“ACCESO” ( “ON”), DTR e RTS sono connessi fra di loro.
Numero
del pin
Nome del segnale Direzione Funzione
1 FGND -
Messa a terra dell’involucro
2 SD2 Uscita Trasmetta dei dati
3 SD1 Uscita
4 RD2 Ingresso Ricezione dei dati
5 RD1 Ingresso
7 SGND - Messa a terra del segnale
8
9 DR2
DR1
Uscita stessi DTR(RS-232)
10
11
CS2
CS1
Ingresso stessi DSR(RS-232)
Shield FGND - Messa a terra dell’involucro
IFA-SF TYPE
Connettore
dell’espulsione
del cassetto
Connettore
dell’alimentazione Connettore dell’interfaccia
STAMPANTE HOST
