SRP-350

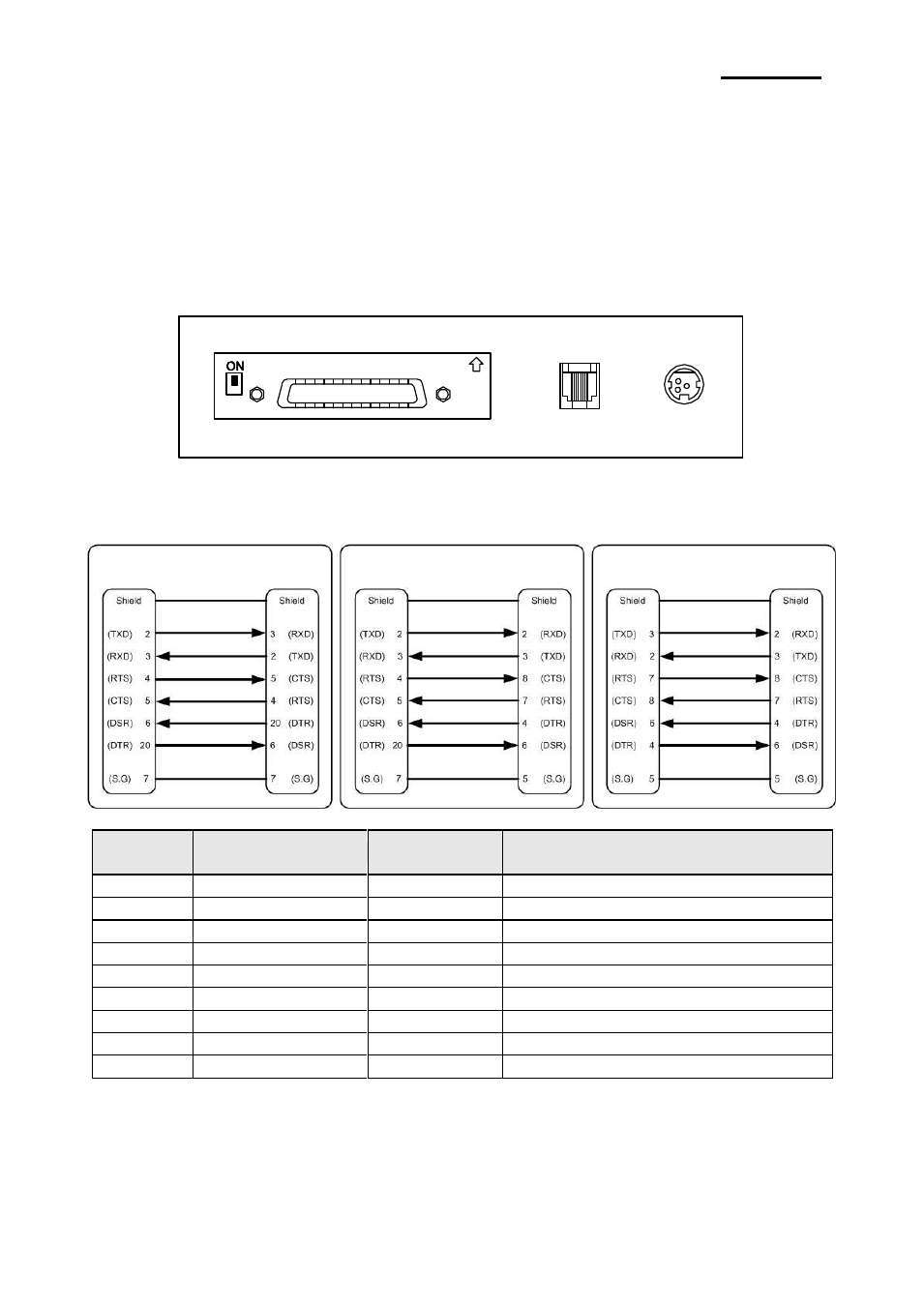

1-2 Connessione dei cavi
Alla stampante è possibile connettere fino a tre cavi. Tutti i cavi vanno collegati al pannello
di connettori sulla parte posteriore del dispositivo
mostrato nell’illustrazione sottostante.
※ NOTA
-
Prima di connetter qualsiasi cavo accertarsi che sia l’host, sia la stampante sono spenti.
1-2-1 Interfaccia seriale (RS-232C)
※
Quando l’interrutore DIP sul pannello dell’interfaccia seriale è “ACCESO”
( “ON”), DTR e RTS sono connessi fra di loro.
Numero
del pin
Nome del segnale
Direzione
Funzione
1
FG
-
Messa a terra dell’involucro
2
TxD
Uscita
Trasmissione dei dati
3
RxD
Ingresso
Ricezione dei dati
4
RTS
Uscita
Pronto per l’invio
5
CTS
Ingresso
Pronto a trasmettere
6
DSR
Ingresso
Set dei dati pronto
7
SG
-
Messa a terra del segnale
20
DTR
Uscita
Terminale dati pronto
Shield
FG
-
Messa a terra dell’involucro
IFA-S TYPE
Connettore
dell’espulsione
del cassetto
Connettore
dell’alimentazione
Connettore dell’interfaccia
STAMPANTE
(25P)
HOST
(25P)
STAMPANTE
(9P)
HOST
(9P)
STAMPANTE
(25P)
HOST
(9P)
