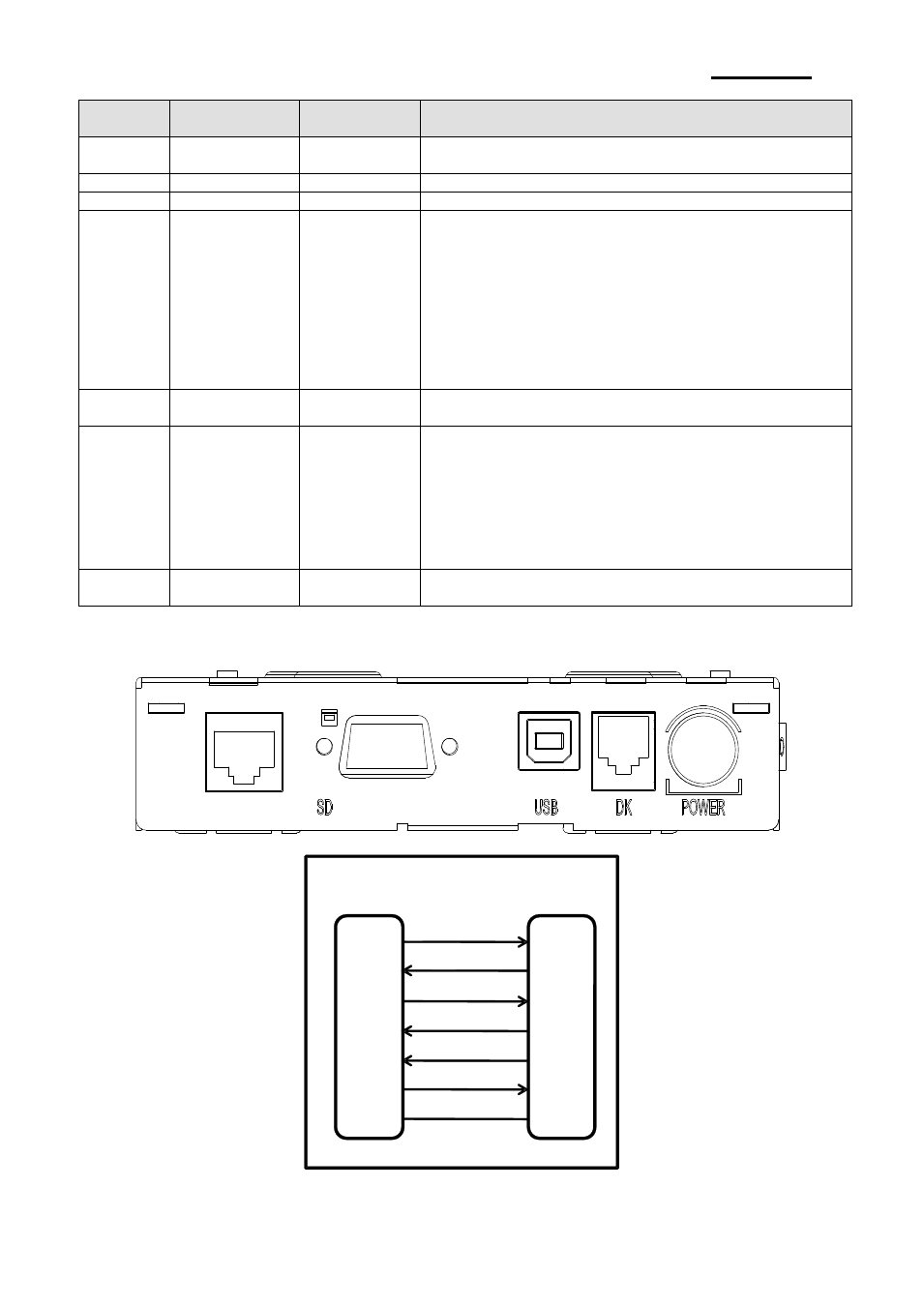

BIXOLON SRP-330 - Manuale (Pagina 9)

Ver. 1.05 - 9 -
SRP-330
Numero
del pin
Nome del
segnale
Direzione del
segnale
Funzione
BODY
(Involucro)
Frame GND
(GND involucro)
- Messa a terra dell‘involucro
2 TXD Uscita Trasmissione dei dati
3 RXD Ingresso Ricezione dei dati
6 DSR Ingresso
Questo segnale indica se il computer centrale può ricevere
i dati. (Controllo del flusso O/V)
1) MARCATURA (Logica 1) : Il computer centrale può
ricevere i dati.
2) SPAZIO (Logica 0) : Il computer centrale non
può ricevere i dati.
3) La stampante trasmette i dati al computer centrale dopo
la conferma di questo segnale.
4) Quando è selezionato il controllo del flusso XON/XOFF,
la stampante non verifica questo segnale.
7
Signal GND
(GND Segnale)
- Messa a terra del segnale
20 DTR Uscita
Questo segnale indica se la stampante è occupata.
(Controllo del flusso O/V)
1) MARCATURA (Logica 1) : La stampante è occupata.
2) SPAZIO (Logica 0) : La stampante non è occupata.
3) Il computer centrale trasmette i dati alla stampante
dopo la conferma di questo segnale.
4) Quando è selezionato il controllo del flusso XON/XOFF,
il computer centrale non verifica questo segnale.
Schermo
Frame GND
(GND involucro)
- Messa a terra dell‘involucro
1-2-1-2 Interfaccia seriale doppia
(TXD) 2
(RXD) 3
(RTS) 8
(CTS) 7
(DSR) 4
(DTR) 6
(S.G) 5
HOST
SIDE(9P)
PRINTER
SIDE(9P)
3 (RXD)
2 (TXD)
8 (CTS)
7 (RTS)
4 (DTR)
6 (DSR)
5 (S.G)
