Ver. 1.05 - 11 -
SRP-330
Numero
Pin
Nome del
segnale
Direzione del
segnale
Funzione
2 DTR Uscita
Questo segnale indica se il computer centrale può ricevere i dati. (Cont
rollo del flusso - hardware)
1) MARCHIO (Logica 1): Il computer centrale (host) può ricevere dati.
2) SPAZIO (Logica 2): Il computer centrale (host) non può ricevere
dati.
3) La stampante verifica il segnale e trasmette i dati quando è pronta.
4) La stampante non verifica questo segnale, se è selezionato il
controllo di flusso XON/OFF.
3 RXD Ingresso Ricezione dei dati
4 TXD Uscita Trasmissione dei dati
5 CTS Ingresso
Questo segnale indica se la stampante è in funzione. (Controllo del flus
so - hardware)
1) MARCHIO (Logica 1): La stampante è in funzione.
2) SPAZIO (Logica 2): La stampante non è in funzione.
3) La stampante verifica il segnale ricevuto dal computer centrale
(host) e trasmette i dati quando è pronta.
4) La stampante non verifica questo segnale, se è selezionato il
controllo di flusso XON/OFF.
6 RTS Uscita
Questo segnale indica se il computer centrale può ricevere i dati.(Contr
ollo del flusso - hardware)
1) MARCHIO (Logica 1): Il computer centrale (host) può ricevere dati.
2) SPAZIO (Logica 2): Il computer centrale (host) non può ricevere
dati.
3) La stampante verifica il segnale e trasmette i dati quando è pronta.
4) La stampante non verifica questo segnale, se è selezionato il
controllo di flusso XON/OFF.
7
Segnale
GND
- Messa a terra del segnale
8 DSR Ingresso
Questo segnale indica se la stampante è in funzione. (Controllo del flus
so - hardware)
1) MARCHIO (Logica 1): La stampante è in funzione.
2) SPAZIO (Logica 2): La stampante non è in funzione.
3) La stampante verifica il segnale ricevuto dal computer centrale
(host) e trasmette i dati quando è pronta.
4) La stampante non verifica questo segnale, se è selezionato il
controllo di flusso XON/OFF.

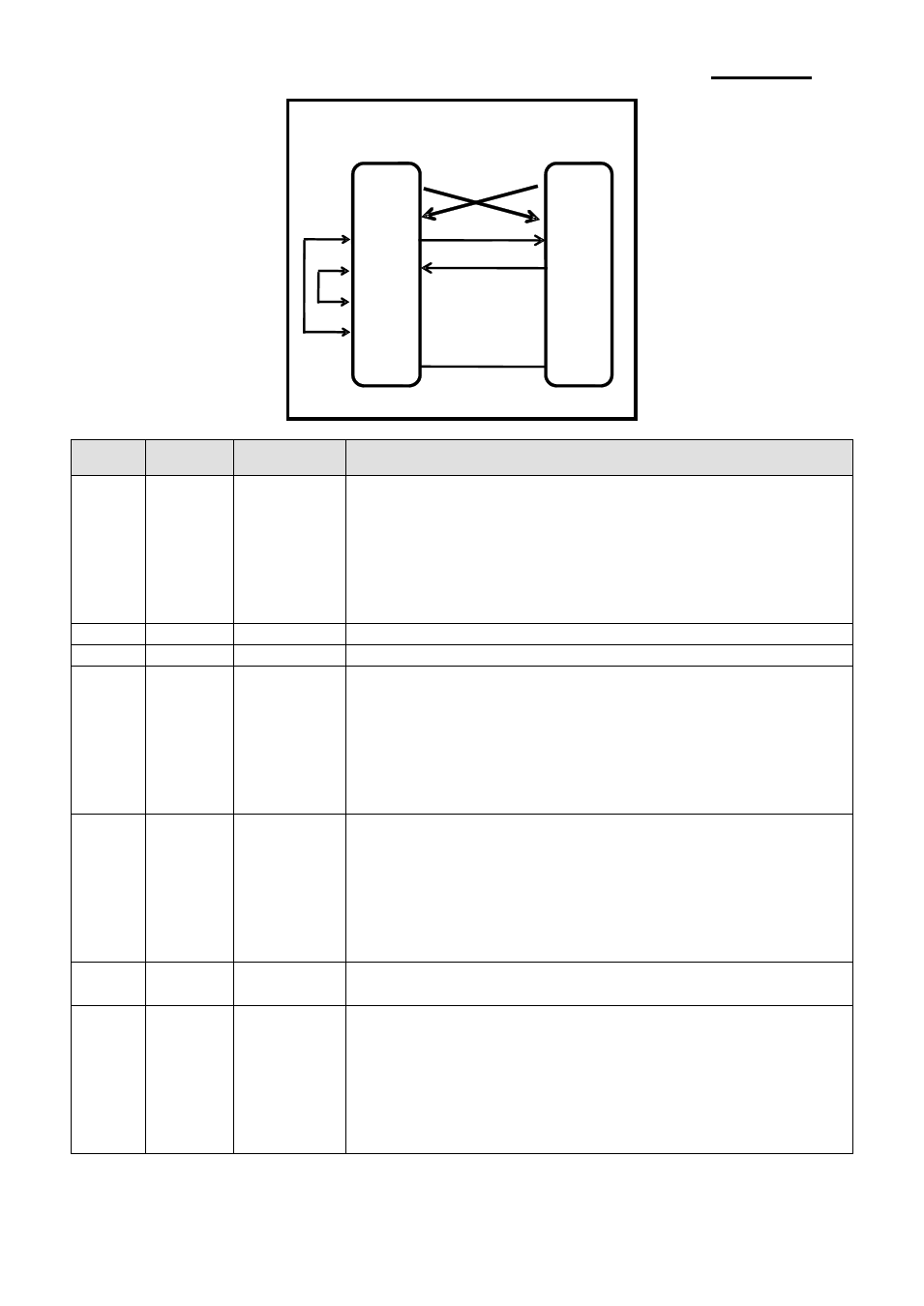

※ Dual-Seriale RJ45 cavo non è fornito.
HOST
SIDE(RJ45)
PRINTER
SIDE(RJ45)
2 (DTR)
3 (RXD)
4 (TXD)
5 (CTS)
6 (RTS)
7 (S.G)
8 (DSR)
(TXD) 4
(RXD) 3
(RTS) 6
(CTS) 5
(DSR) 8
(DTR) 2
(S.G) 5
