IT4
ingresso
alimentazione e
fusibile

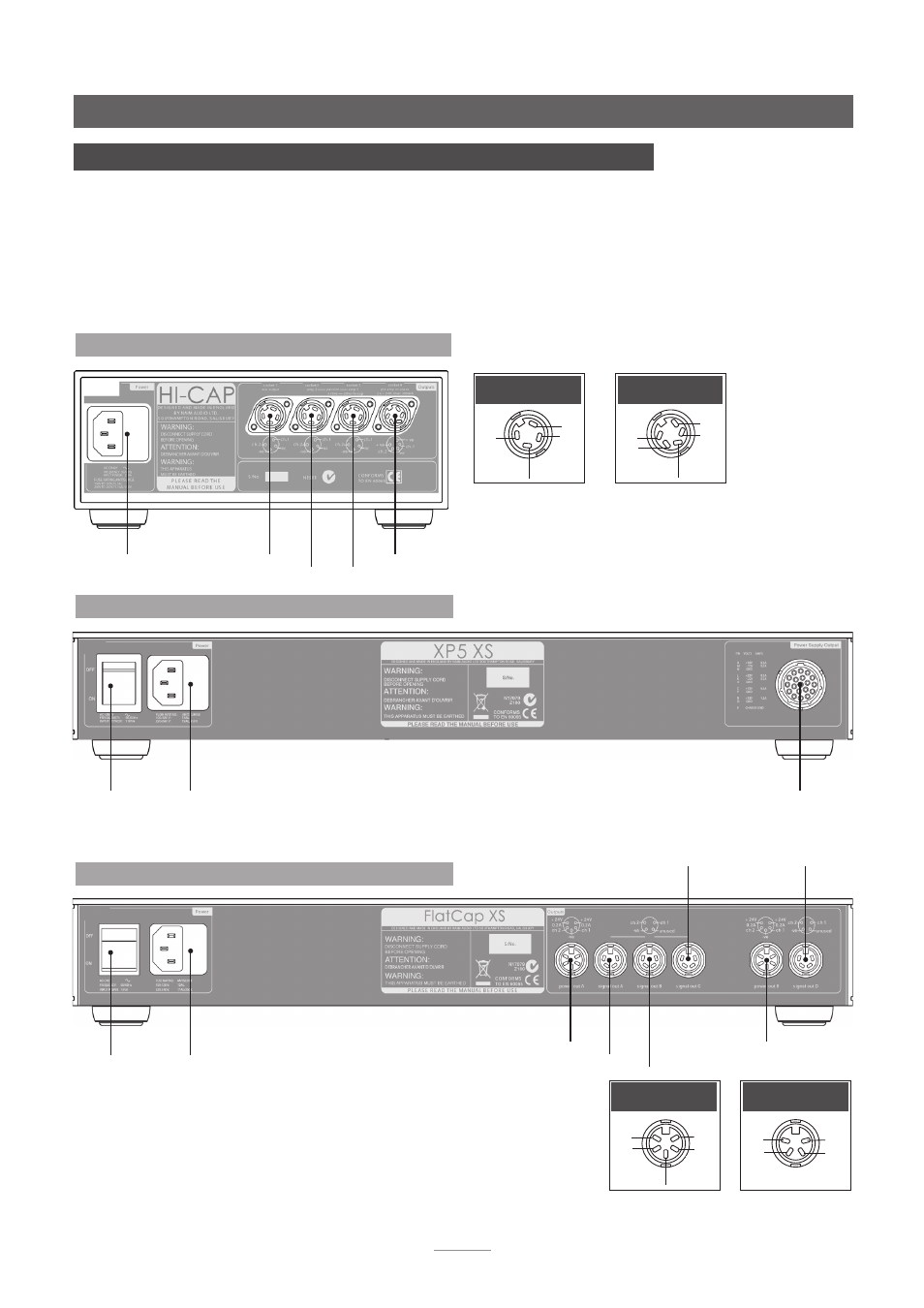

5.1 Pannello posteriore Hi-Cap
presa 1
presa 2 presa 3
presa 4
ch2
-ve
ch1
nc
Presa 1, 2 & 3
+ve
-ve
+ve
ch1
ch2
Presa 4
5 Installazione
Gli alimentatori devono essere installati su un supporto concepito appositamente per questo
scopo; installateli nella posizione definitiva prima di collegare i cavi e di accenderli. Prima di
accendere l’alimentatore, assicuratevi che gli amplificatori siano spenti e che il volume del
preamplificatore sia a zero. I diagrammi che illustrano le connessioni sono riportati nel manuale
di istruzioni del prodotto.
Molti alimentatori sono pesanti e devono quindi essere sollevati e spostati con molta attenzione.
Assicuratevi che la superficie sulla quale sono posizionati sia in grado di sopportarne il peso.
ingresso alimentazione e
fusibile
5.3 Pannello posteriore FlatCap XS
uscita alimentazione A
uscita segnale A interruttore di
accensione
ch2 ch1
nc
-ve
Uscita segnale
A, B, C & D
+ve
-ve
+ve
ch1 ch2
Uscita alimenta-
zione A & B
Hi-Cap, XP5 XS e FlatCap XS
uscita segnale B
uscita segnale C
uscita
alimentazione B
uscita segnale D
ingresso alimen-
tazione e fusibile
5.2 Pannello posteriore XP5 XS
interruttore di
accensione
uscita multipla alimen-
tazione
Note: L’XP5 XS può essere utilizzato per alimentare i seguenti
dispositivi: CDS3, CDX2, HDX, DAC, NDX e ND5 XS. Non è
possibile utilizzarlo per alimentare il CD555.
