4 Installazione
Gli alimentatori devono essere installati su un supporto concepito appositamente per questo scopo;
installateli nella posizione definitiva prima di collegare i cavi e di accenderli. Prima di accendere
l’alimentatore, assicuratevi che gli amplificatori siano spenti e che il volume del preamplificatore sia a
zero. I tasti di accensione sono situati sul pannello frontale. I diagrammi che illustrano le connessioni
sono riportati nel manuale di istruzioni del prodotto.
Alcuni alimentatori sono pesanti e devono quindi essere sollevati e spostati con molta attenzione.
Assicuratevi che la superficie sulla quale sono posizionati sia in grado di sopportarne il peso.

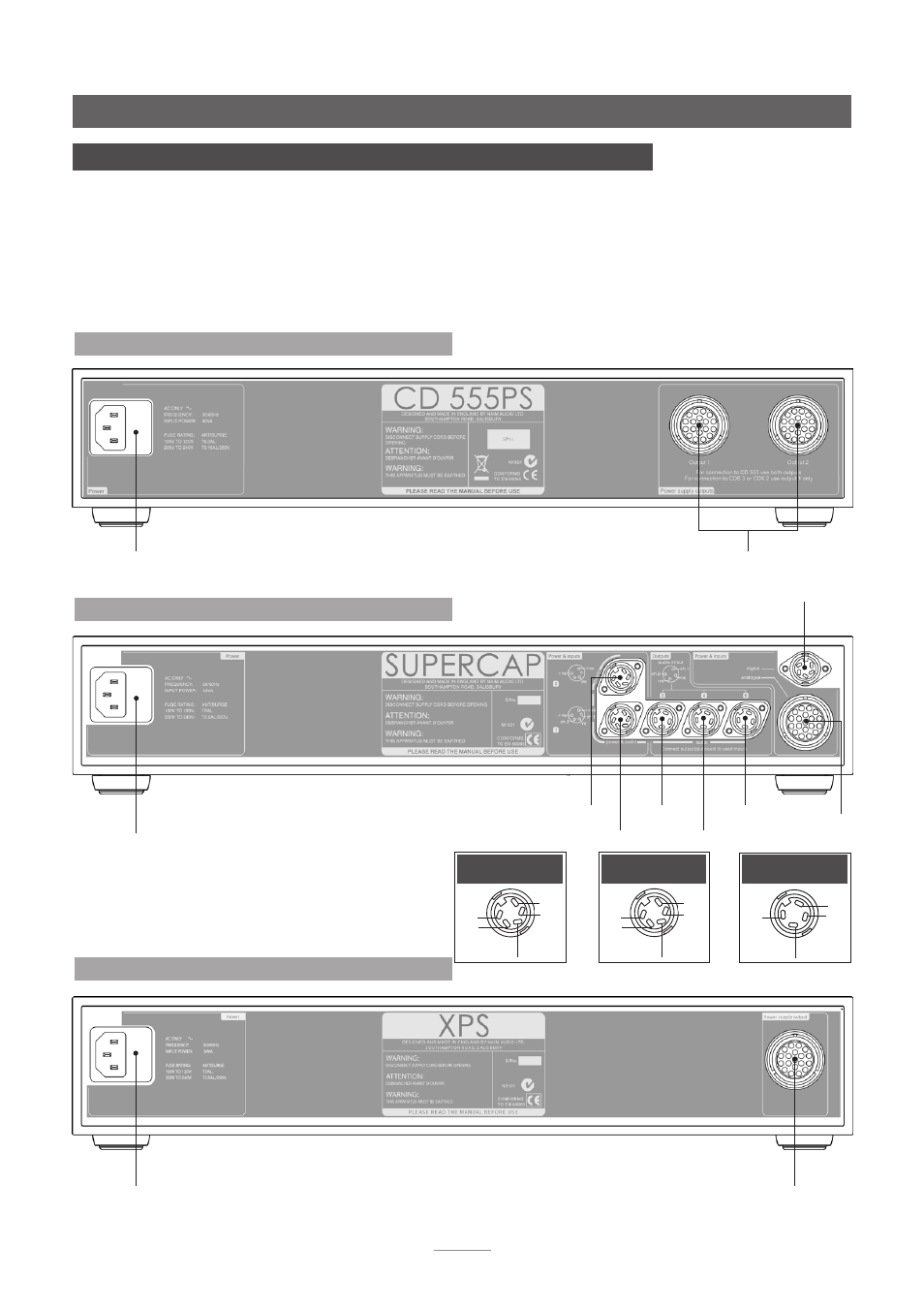

4.2 Pannello posteriore SuperCap
presa 1
presa 2
presa 4
presa 3 presa 5
NAC 252
solo SuperLine
o SNAXO
solo NAC 252
+ve
-ve
+ve
ch1
ch2
Presa 1
+ve
-ve
+ve
nc
nc
Presa 2
ch2
-ve
ch1
nc
Presa 3, 4 & 5
ingresso alimentazione e
fusibile
4.3 Pannello posteriore XPS
uscita multipla alimen-
tazione
555 PS, SuperCap e XPS
ingresso
alimentazione
e fusibile
Nota: Il 555 PS può essere utilizzato per alimentare i seguenti dispositivi:
CD555, CDS3, CDX2, HDX, DAC, NDX e ND5 XS. Con CDS3, CDX2, HDX,
DAC, NDX e ND5 XS viene utilizzata solo l’uscita 1.
4.1 Pannello posteriore CD 555 PS
Nota: L’XPS può essere utilizzato per alimentare i seguenti
dispositivi: CDS3, CDX2, HDX, DAC, NDX e ND5 XS. Non è
possibile utilizzarlo per alimentare il CD555.
uscita multipla alimen-
tazione
