14.1 Note generali sui collegamenti
I collegamenti negativi di entrata e uscita sono tutti comuni.
La messa a terra deve essere sempre collegata, a prescindere
alle altre apparecchiature in uso. Solo il telaio e lo schermo
elettrostatico all’interno del trasformatore sono collegati a terra,
ma non il negativo del segnale. Per evitare ronzii, il negativo del
segnale dell’intero sistema deve essere collegato alla messa a
terra in un solo punto.
14.2 Note sulla protezione
Se il telaio esterno dell’amplificatore raggiunge i 70°C a
causa dell’uso prolungato ad alta potenza, l’alimentazione
viene interrotta e il logo illuminato si spegne fino all’avvenuto
raffreddamento dell’unità. Questa operazione potrebbe
richiedere fino a trenta minuti.
14 Installazione e uso del NAP 155 XS
Il NAP 155 XS deve essere installato su un supporto concepito appositamente a questo
scopo. Installatelo nella posizione definitiva prima di collegare i cavi e di accenderlo. Prima
di accendere il NAP 150 XS, accendete la sorgente audio e i preamplificatori, con il volume al
minimo. L’interruttore di accensione del NAP 155 XS si trova sul pannello posteriore.
Il NAP 155 può alimentare i preamplificatori Naim Audio appropriati. L’alimentazione è fornita
dall’ingresso DIN.
SE LA PROTEZIONE TERMICA DELL’AMPLIFICATORE ENTRA
IN FUNZIONE SIGNIFICA CHE C’È STATO UN UTILIZZO
PROLUNGATO A UN VOLUME TROPPO ELEVATO. I DIFFUSORI
POTREBBERO ESSERE A RISCHIO. IL VOLUME DEVE ESSERE
RIDOTTO.
14.3 Connettori e cavi dei diffusori
Per collegare i diffusori all’uscita del NAP 150 XS si consiglia
di utilizzare solo cavi Naim Audio. Insieme all’unità vengono
forniti dei connettori per diffusori Naim Audio. Si raccomanda
di utilizzare sempre questi connettori, poiché sono conformi alle
attuali normative europee sulla sicurezza.
L’AMPLIFICATORE POTREBBE SUBIRE DANNI SE, PER
COLLEGARE I DIFFUSORI, VENGONO UTILIZZATI CAVI AD
“ALTA DEFINIZIONE” O ALTRI CAVI SPECIALI.
Quando si collegano i diffusori, assicuratevi che siano “in fase”.
“In fase” significa che l’orientamento dei poli positivo e negativo
su entrambe le estremità del cavo (diffusore e amplificatore) deve
essere lo stesso per entrambi i canali.
ingresso
alimentazione
e fusibile
ingresso segnale ch1
(L) e ch2 (R) e alimen-
tazione preamp
ch2 ch1
24V
0.25A
Ingresso/Presa di
alimentazione preamp
-ve
interruttore
di accen-
sione
NAP 155 XS

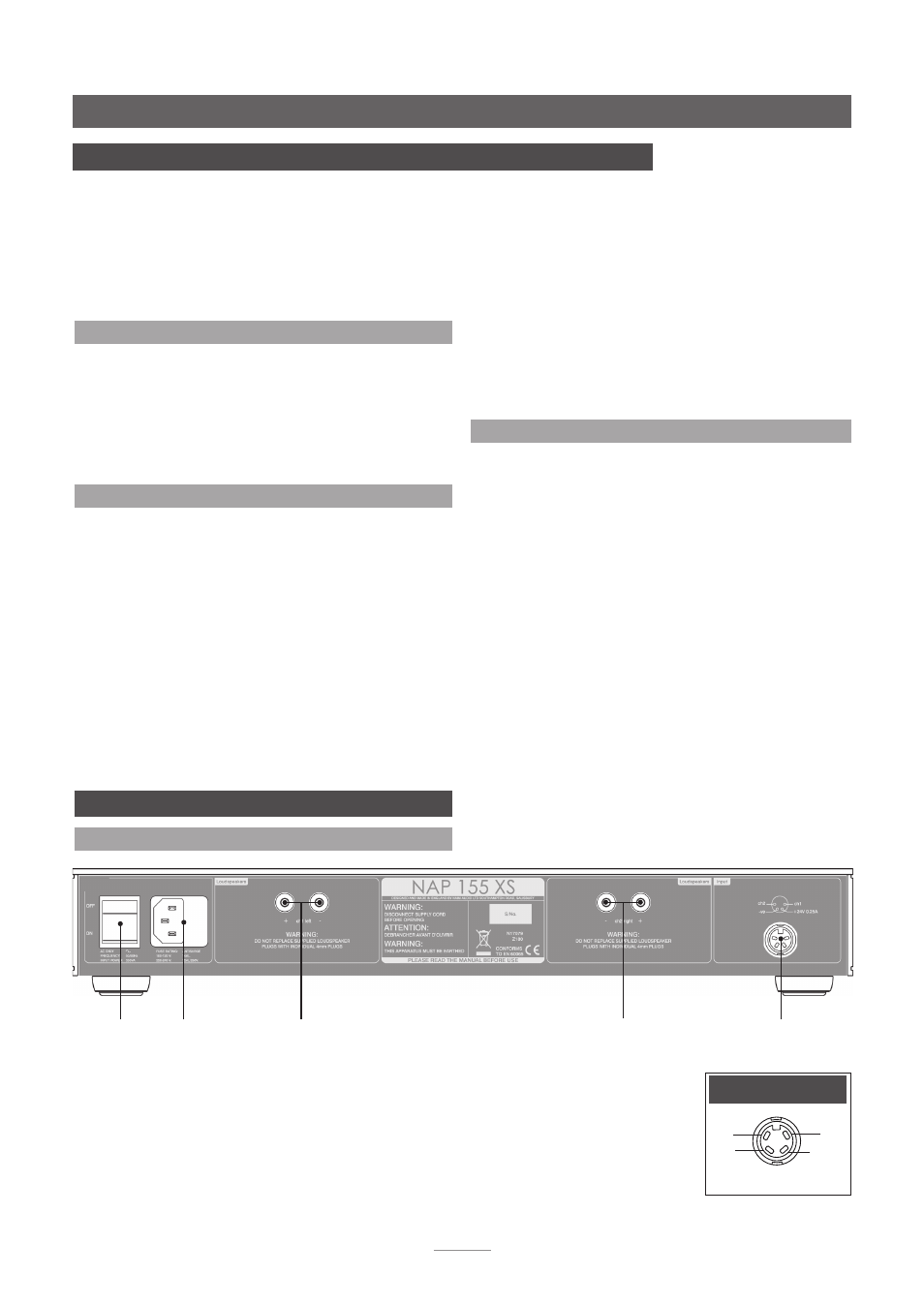

15 Collegamenti del NAP 155 XS
15.1 Pannello posteriore del NAP 155 XS
diffusore
sinistro
diffusore
destro
Nota: Il NAP 155 XS utilizza varie tecnologie per ridurre gli effetti
microfonici. Un certo movimento del pannello e delle prese
durante il collegamento e lo scollegamento dei cavi è normale.
