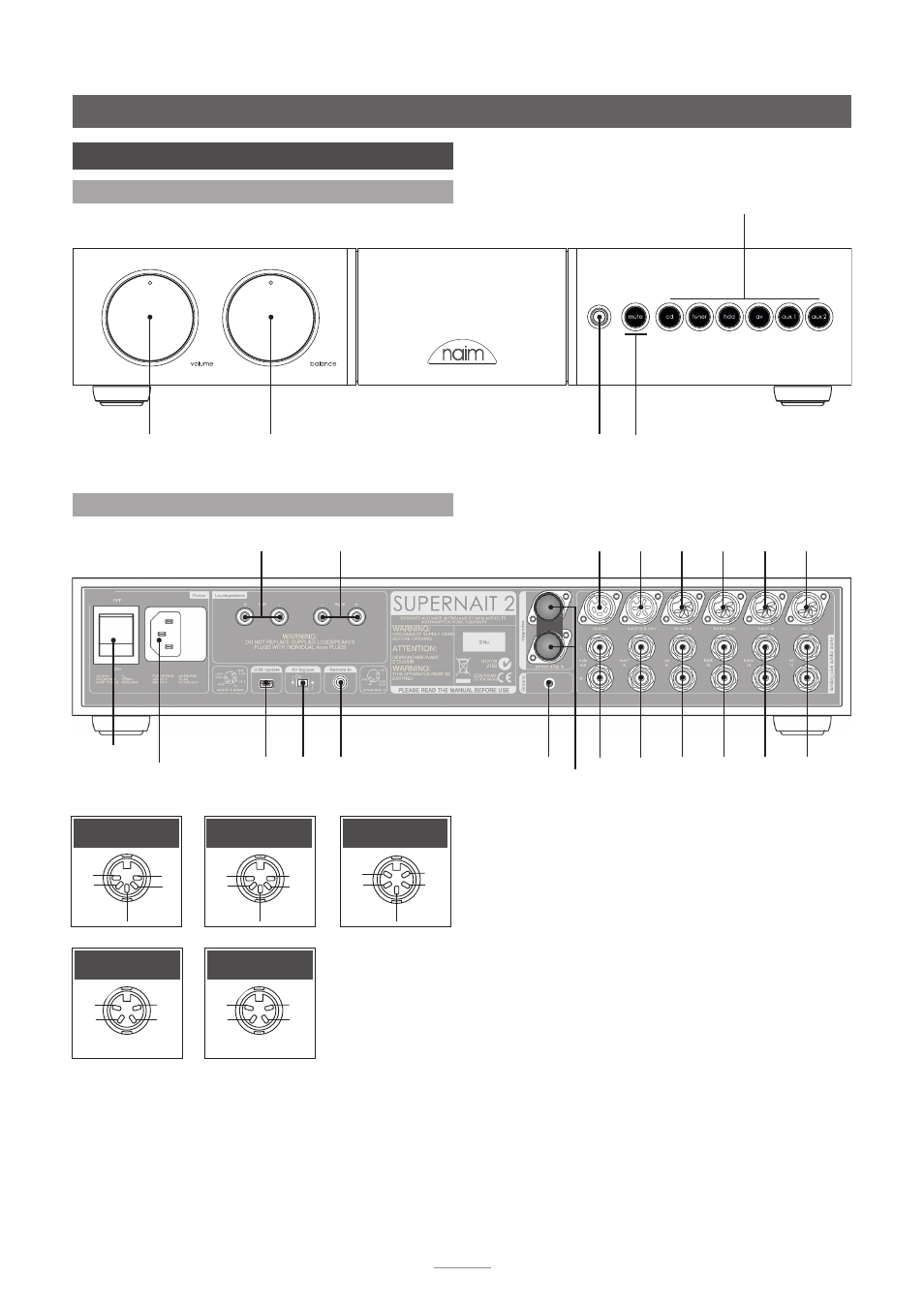

5 Controlli e connessioni
5.1 Controlli sul pannello frontale
5.2 Collegamenti sul pannello posteriore
volume mute
selezione sorgente
presa cuffie bilanciamento
messa a terra del segnale
aux 2 in
e uscita
alimentata
remote in
interruttore
bypass av
ingresso
alimentazione
e fusibile
interfaccia di
aggiornamento
USB
diffusore
sinistro
diffusore
destro
alimentazione
preamp out e
finale in.
Connettore link
installato
av in
& out
hdd in
& out
tuner
in cd in
ch1
-ve
nc
nc ch2
ingressi CD
e tuner
ch1
-ve
ch1
(out)
ch2
(out)
ch2
ingressi av
e hdd
+ve
-ve
+ve
ch1 ch2
ingresso Aux 2
sub
out
aux 1
in RCA
av in
RCA
hdd
in RCA
tuner
in RCA
cd
in RCA
bi-amp out
Nota: Il connettore link deve essere rimosso solo se
si utilizza un alimentatore supplementare oppure un
preamplificatore alternativo con la sezione finale del
Supernait 2. Deve rimanere inserito in tutti gli altri casi.
ch2 ch2 ch1 ch1
nc +ve -ve -ve
Preamp e
bi-amp out
power amp in
