6
Installazione – Collegamenti
3 Collegamenti
UnitiServe prevede diverse prese di collegamento sul pannello posteriore. La funzione di tali
prese è illustrata e descritta nei seguenti diagrammi e paragrafi. Le legende numerate del
diagramma del pannello posteriore fanno riferimento ai paragrafi numerati nella sezione 3.2.
3.2 Collegamenti UnitiServe
3.2.1 Presa mouse
È possibile collegare qui un mouse in formato PS2 per
comandare UnitiServe insieme a un display esterno.
3.2.2 Interfaccia seriale
Da utilizzare se UnitiServe deve essere integrato in
ambiente controllato RS232.
3.2.3 Presa di rete
Collegate il router di rete qui. UnitiServe necessita di una
connessione Internet funzionante.
3.2.4 Uscita audio digitale ottica
Audio digitale S/PDIF ottico TosLink per collegamento
all’ingresso digitale di un impianto audio.
3.2.5 Ingresso remoto
Collegate qui, se lo desiderate, un segnale con controllo
RC5 per il comando locale di UnitiServe da un ripetitore
con controllo IR.
3.2.6 Uscite audio digitali coassiali e ottiche
Audio digitale S/PDIF coassiale BNC per collegamento
all’ingresso digitale di un impianto audio.
3.2.7 Prese S-video e video composito (coassiale)
Collegate qui uno schermo S-video o un video composito
(televisore) per visualizzare il display esterno di interfaccia
di UnitiServe.
3.2.8 Prese interfaccia USB
Possono essere collegati qui dispositivi di controllo USB,
come tastiera, mouse o touchscreen, o dispositivi di
sorgente audio come chiavette di memoria. I dispositivi di
sorgente USB possono essere resi disponibili sulla rete.
3.2.9 Interfaccia VGA
Collegate, se lo desiderate, uno schermo in formato VGA
per visualizzare il display di interfaccia esterno di UnitiServe.
3.2.10 Presa tastiera
Collegate qui, se lo desiderate, una tastiera in formato PS2
per comandare UnitiServe insieme a un display esterno.
3.2.11 Presa ingresso alimentazione
Collegate l’alimentatore esterno fornito alla presa
dell’ingresso di alimentazione e alla presa della rete
elettrica.

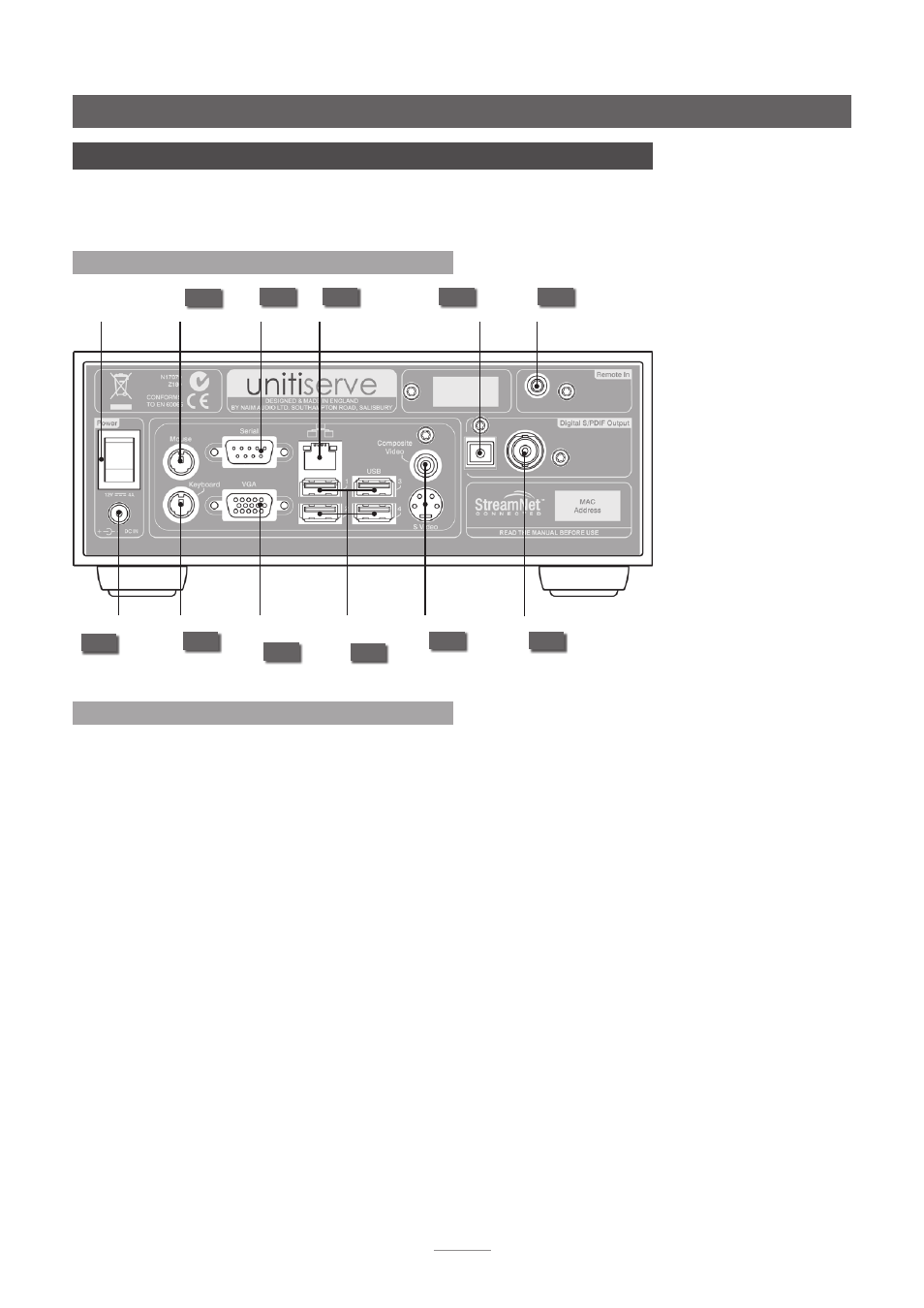

3.1 Pannello posteriore UnitiServe
3.2.10 3.2.11
presa
tastiera
3.2.9
display
interfaccia
VGA
presa di
rete
3.2.3
presa
ingresso
alimenta-
zione
interruttore di
accensione
prese uscita audio digitale
(coassiale)
presa ingresso
telecomando
presa uscita audio
digitale (ottica)
presa
mouse
3.2.1 3.2.2
interfaccia
seriale
prese
interfaccia
USB
3.2.8
presa S-video e
video composito
3.2.7
3.2.4
3.2.6
3.2.5
