2
Installazione e collegamento
2 Installazione e collegamento
L’NDS deve essere posizionato su un supporto specifico per l’uso. Le quattro viti di
bloccaggio inferiori devono essere rimosse prima dell’uso. Assicuratevi che l’NDS non sia
posizionato su un altro dispositivo e che la ventilazione sia sempre ottimale. Il dispositivo
deve essere installato nella sua posizione definitiva prima di collegare i cavi e prima
dell’accensione.
L’NDS necessita di un alimentatore esterno Naim 555PS, XPS o XP5 XS. Il collegamento
degli alimentatori esterni è illustrato nei diagrammi 2.3, 2.4 e 2.5 e descritto nel paragrafo
2.6.
La connessione dell’NDS a diverse periferiche e sorgenti audio è descritta nei paragrafi
2.7 e seguenti. Il diagramma 2.2 descrive le prese di collegamento sul pannello posteriore
dell’NDS.

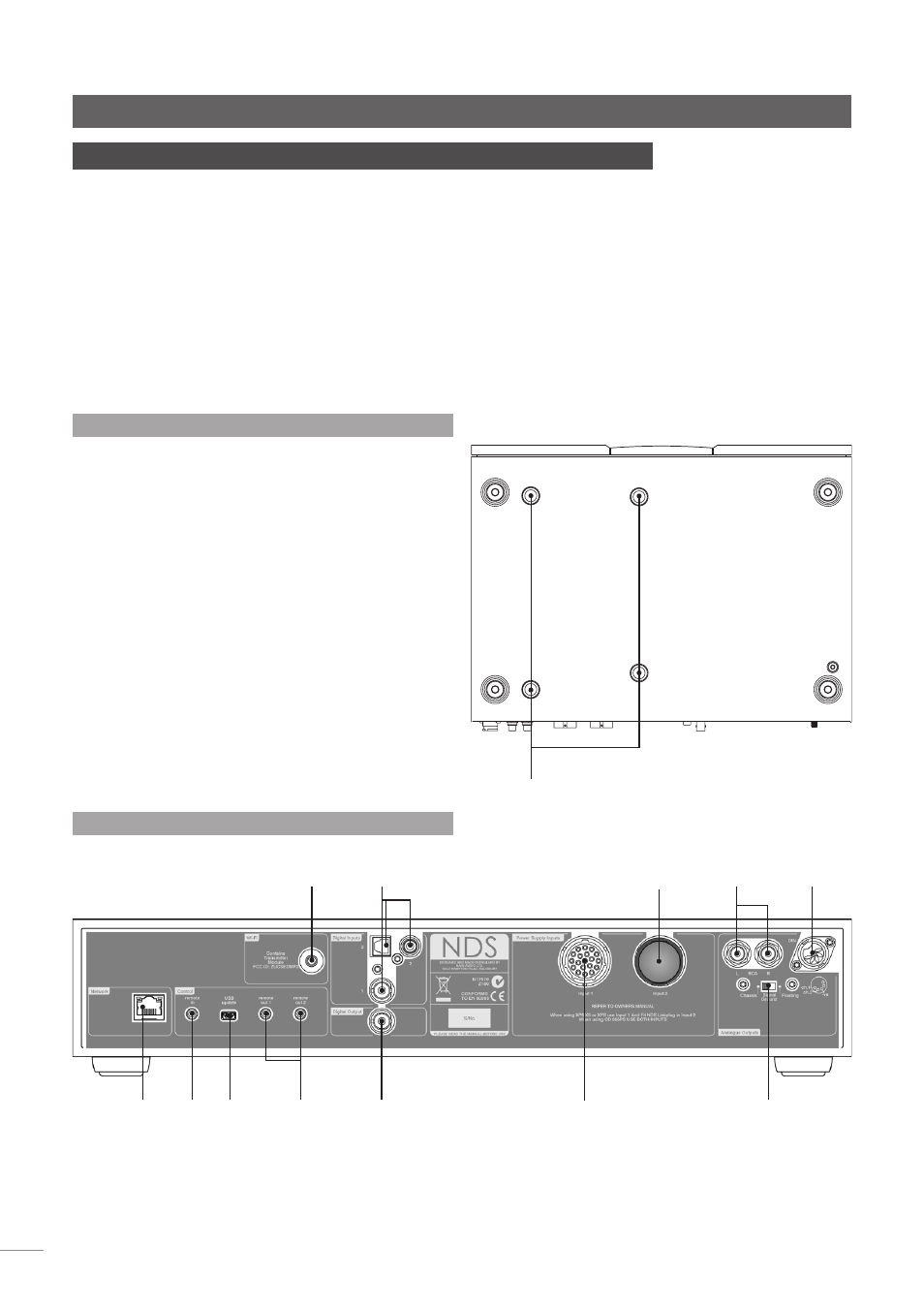

2.1 Viti di bloccaggio
Le quattro viti di bloccaggio che si trovano sotto l’NDS
devono essere tolte prima dell’uso. Non capovolgete
l’NDS per togliere le viti ma lavorate da sotto, posizionando
il dispositivo sul bordo di un tavolo. Le viti di bloccaggio
devono essere rimesse in posizione se l’NDS deve essere
imballato di nuovo o spedito. La posizione delle viti di
bloccaggio è illustrata nel diagramma accanto.
NON CAPOVOLGETE L’NDS QUANDO TOGLIETE LE VITI O
DOPO AVERLO FATTO.
presa di
rete
interruttore
della massa
uscita
digitale
presa antenna
rete wireless (Wi-Fi)
presa upgrade alimen-
tazione esterna (con
link-plug montato)
presa upgrade
alimentazione
esterna
interfaccia
di aggior-
namento
USB
ingresso
teleco-
mando
uscita tele-
comando
1 & 2
ingressi digitali
1, 2 & 3
uscita
analogica
(phono)
uscita
analogica
(DIN)
posizioni delle viti di bloccaggio
2.2 Il pannello posteriore
