Naim Audio NaimUniti 2 - Manuale (Pagina 4)

2
Installazione e collegamento
2.2 Collegamento all’alimentazione
Collegare il NaimUniti 2 a una presa di alimentazione utiliz-
zando l’apposito cavo fornito oppure un Power-Line Naim.
2.3 Collegamento antenna FM/DAB
Affinché la radio FM e DAB sia di alta qualità, il NaimUniti 2
ha bisogno di un segnale radio forte e privo di interferenze.
È necessario collegare la presa FM/DAB dell’antenna sul
pannello posteriore tramite un cavo coassiale a bassa per-
dita da 75 Ohm a un’antenna adeguata. L’antenna deve
essere montata lontano da ostacoli di grandi dimensioni e
il più in alto possibile; l’ideale è il tetto.
Nota: Il vostro negoziante sarà in grado di fornirvi i consigli
sull’antenna più adatta e il nominativo di un installatore di
fiducia.
2.4 Collegamenti segnali audio
2.4.1 Ingressi segnale audio
Il NaimUniti 2 dispone di cinque ingressi stereo analogici e
di cinque ingressi digitali S/PDIF, inclusa una presa di ingres-
so combinata analogica/digitale. Il collegamento agli
ingressi viene realizzato con tipi di prese diversi. La tabella
seguente illustra gli ingressi e il tipo di presa:
Ingresso Tipo Presa
an.1 Analogico RCA
an.2 Analogico RCA
an.3 Analogico RCA
Phono Analogico DIN a 5 poli 240°
pannello frontale Analogico Jack 3,5 mm
Digitale Jack 3,5 mm mini-
TOSLINK
dig.1 Digitale Coassiale (RCA)
dig.2 Digitale Ottica (TOSLINK)
dig.3 Digitale Coassiale (RCA)
dig.4 Digitale Ottica (TOSLINK)
Nota: La presa Phono DIN ha un’uscita di alimenta-
zione adatta all’alimentazione di un preamplificatore
phono Naim. Non è possibile utilizzare un giradischi con il
NaimUniti 2 senza un preamplificatore phono esterno.
Nota: La presa jack analogica/digitale del pannello fron-
tale può accettare sia spine analogiche convenzionali da
3,5 mm che spine digitali ottiche mini-TosLink. Identificherà
automaticamente il tipo di spina inserito e tratterà in modo
appropriato il segnale.
Utilizzare sempre cavi di interconnessione di alta qualità
per collegare le sorgenti agli ingressi del NaimUniti 2.
2 Installazione e collegamento
Il NaimUniti 2 deve essere posizionato su un supporto specifico per l’uso. Non deve essere
posizionato su un altro dispositivo; la ventilazione deve essere sempre ottimale. Prestare
particolare attenzione a installare l’unità su una superficie orizzontale. Il dispositivo deve
essere installato nella sua posizione definitiva prima di collegare i cavi e prima dell’ac-
censione. Il NaimUnit non ha modalità standby e deve quindi essere lasciato acceso.
La vite di bloccaggio sul lato inferiore del NaimUniti 2 deve essere rimossa prima dell’u-
so e rimessa in posizione in caso di spostamento dell’unità. Non utilizzare questa vite su
nessun altro prodotto Naim. Dopo aver rimosso la vite di bloccaggio, il NaimUniti 2 deve
essere maneggiato con estrema cautela.
La connessione del NaimUniti 2 all’alimentazione elettrica e alle diverse periferiche e sor-
genti audio è descritta nei paragrafi seguenti. Il diagramma 2.1 descrive le prese di colle-
gamento sul pannello posteriore del NaimUniti 2.

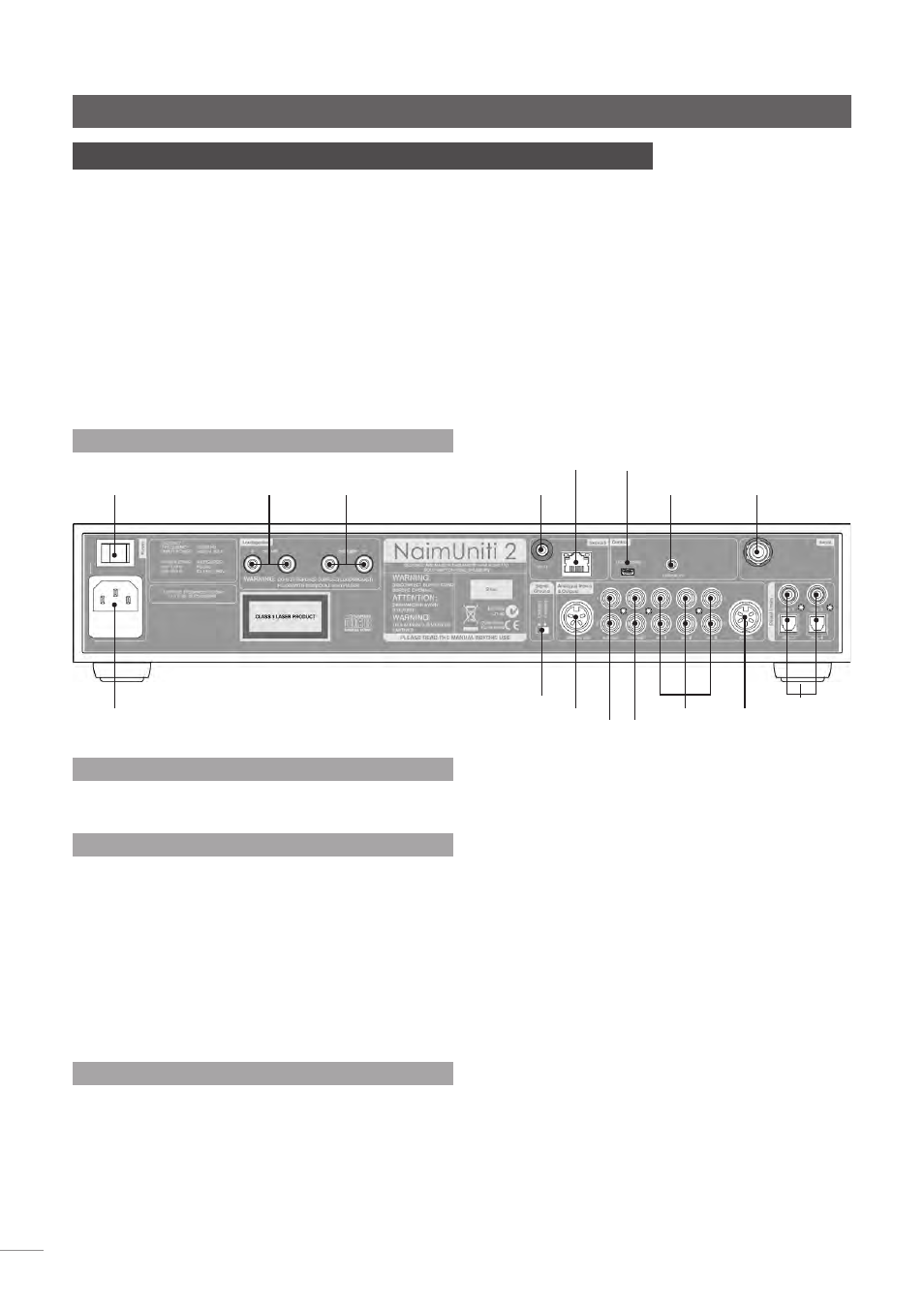

2.1 Pannello posteriore
ingresso alimentazione
e fusibile
interruttore di
accensione
presa di rete
presa antenna
FM/DAB
interfaccia di aggiornamento mini-USB
ingresso
remoto (RC5)
diffusore
sinistro
diffusore
destro
interruttore della massa
uscita preamplificatore
uscite subwoofer uscita
di linea
ingressi
analogici
ingresso
phono
ingressi
digitali
presa antenna rete
wireless (WiFi)
