Schede pci e pci express, Rimozione di schede pci e pci express – Dell Inspiron 580s (Late 2009) Manuale d'uso
Pagina 8
Torna alla pagina Sommario
Schede PCI e PCI Express
Manuale di servizio di Dell™ Inspiron™ 580s
Rimozione di schede PCI e PCI Express
Sostituzione di schede PCI e PCI Express
Configurazione del computer dopo la rimozione o l'installazione di una scheda PCI o PCI Express
Rimozione di schede PCI e PCI Express
1.
Seguire le procedure descritte in
Operazioni preliminari
.
2.
Rimuovere il coperchio del computer (consultare
Rimozione del coperchio del computer
).
3.
Rimuovere la staffa di supporto (consultare
Rimozione della staffa di supporto
).
4.
Se necessario, scollegare i cavi connessi alla scheda e rimuovere la scheda.
l
Per una scheda PCI o PCI Express x1, afferrare la scheda dagli angoli superiori e sfilarla dal connettore.
l
Per una scheda PCI Express x16, premere sul meccanismo di blocco, afferrare la scheda dagli angoli superiori e sfilarla dal connettore.
5.
Se si rimuove la scheda definitivamente, installare una staffa di copertura nello slot vuoto.
6.
Riposizionare la staffa di supporto (consultare
Ricollocamento della staffa di supporto
).
7.
Riposizionare il coperchio del computer (consultare
Ricollocamento del coperchio del computer
).
8.
Collegare il computer e i dispositivi alle prese elettriche e accenderli.
9.
Rimuovere il driver della scheda dal sistema operativo.
10.
Per completare la procedura di rimozione, consultare
Configurazione del computer dopo la rimozione o l'installazione di una scheda PCI o PCI Express
.
AVVERTENZA:
Prima di intervenire sui componenti interni del computer, leggere le informazioni sulla sicurezza spedite con il computer. Per
ulteriori informazioni sulle protezioni ottimali, consultare la pagina iniziale della Regulatory Compliance (Conformità alle normative) all'indirizzo
www.dell.com/regulatory_compliance.
AVVERTENZA:
Per evitare il rischio di scariche elettriche, scollegare sempre il computer dalla presa elettrica prima di rimuovere il coperchio.
AVVERTENZA:
Non azionare l'apparecchiatura senza qualsiasi copertura (inclusi i coperchi del computer, le cornici, le staffe di copertura, gli
inserti del pannello anteriore, ecc.).
ATTENZIONE:
Solo un tecnico di assistenza qualificato dovrebbe eseguire le riparazioni del computer. La garanzia non copre eventuali danni
derivanti da manutenzione effettuata da tecnici non autorizzati da Dell™.

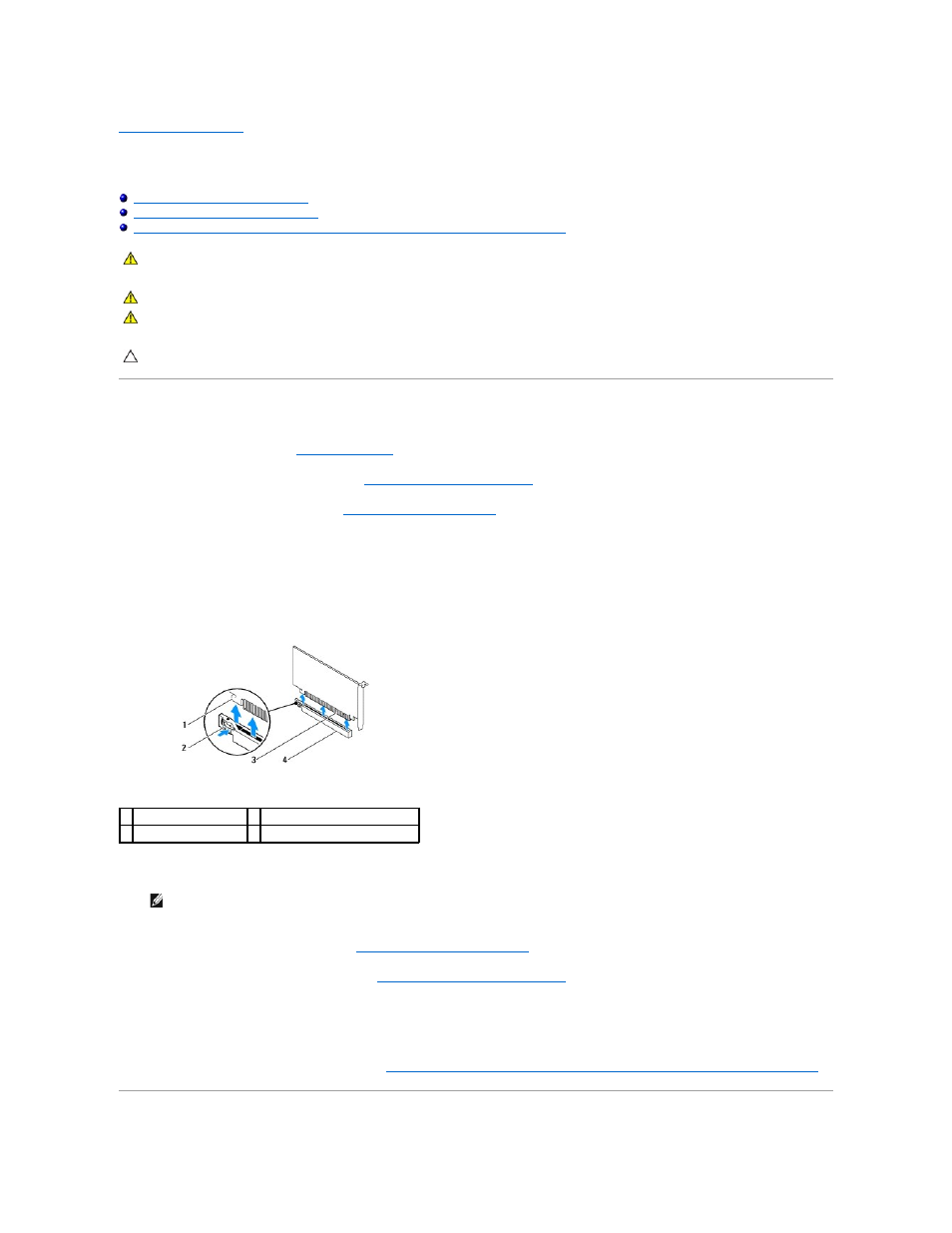

1 linguetta di fissaggio
2 meccanismo di blocco
3 scheda PCI Express x16 4 slot della scheda PCI Express x16
N.B.
L'installazione di una staffa di copertura in uno slot libero dello slot per schede è necessaria per mantenere la certificazione FCC del
computer. Le staffe, inoltre, prevengono l'ingresso di polvere ed elementi estranei nel computer.
