Ventole
Manuale di servizio di Dell™ Inspiron™ 580s
Rimozione del gruppo ventola e dissipatore di calore del processore
Rimozione del gruppo ventola e dissipatore di calore del processore
Rimozione della ventola del telaio
Ricollocamento della ventola del telaio
Rimozione del gruppo ventola e dissipatore di calore del processore
1. Seguire le procedure descritte in Operazioni preliminari .
2. Rimuovere il coperchio del computer (consultare Rimozione del coperchio del computer ).
3. Scollegare il cavo della ventola del processore dal connettore della scheda di sistema (consultare Componenti della scheda di sistema ).
4. Allontanare con attenzione eventuali cavi instradati sul gruppo ventola e dissipatore di calore del processore.
5. A seconda del gruppo ventola e dissipatore di calore del processore installato nel computer, eseguire la seguente procedura:
Tipo 1

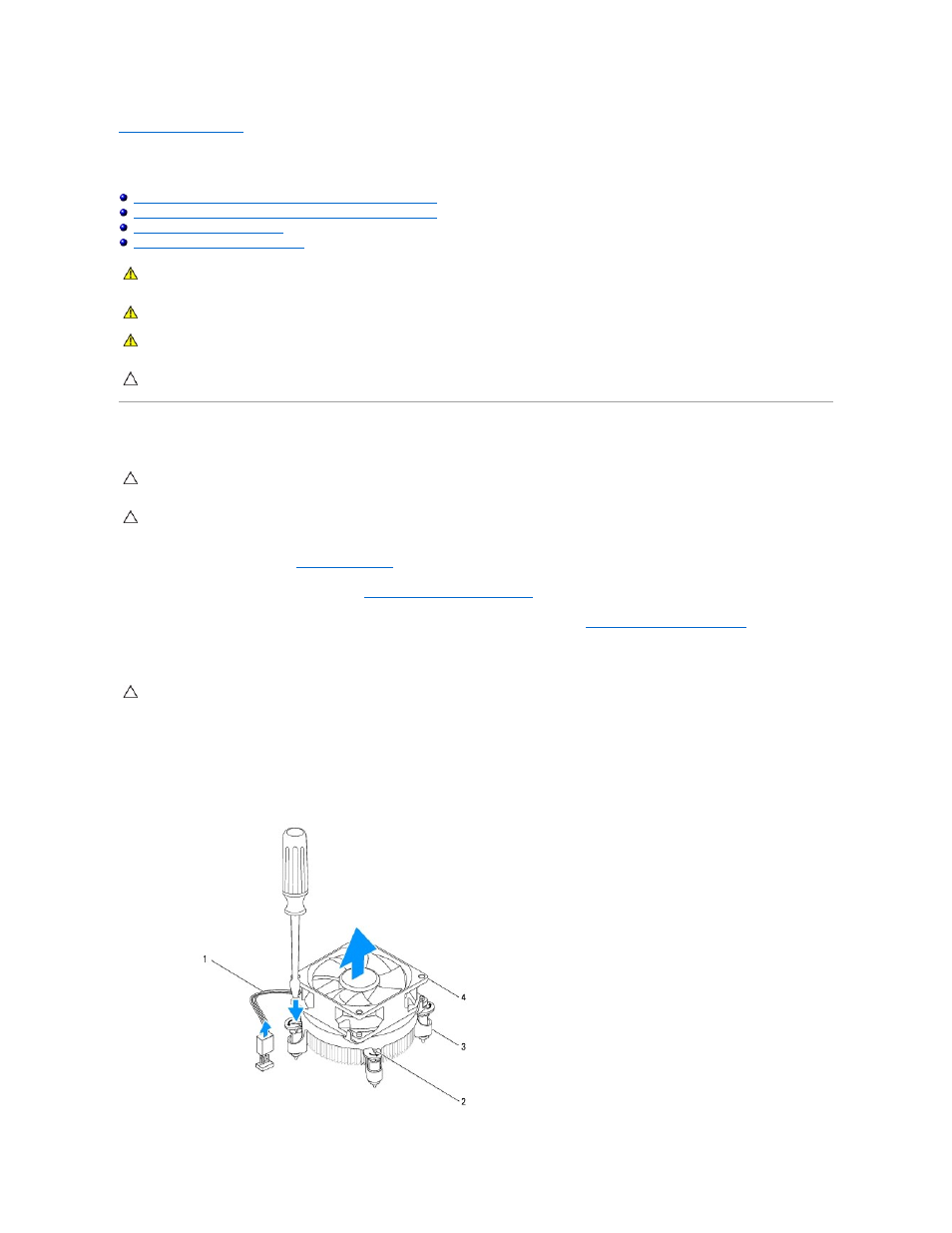

a. Allineare la punta di un cacciavite a lama piatta ai fori di fissaggio e ruotare i quattro dispositivi di fissaggio in senso antiorario per sbloccarli.
b. Estrarre il gruppo ventola e dissipatore di calore dal computer.
AVVERTENZA: Prima di intervenire sui componenti interni del computer, leggere le informazioni sulla sicurezza spedite con il computer. Per
ulteriori informazioni sulle procedure consigliate, consultare la pagina iniziale Regulatory Compliance (Conformità alle normative) all'indirizzo
www.dell.com/regulatory_compliance.
AVVERTENZA: Per evitare scosse elettriche, lacerazioni dovute al movimento delle pale della ventola o altre lesioni impreviste, scollegare sempre
il computer dalla presa elettrica prima di rimuovere il coperchio.
AVVERTENZA: Non azionare l'apparecchiatura senza qualsiasi copertura (inclusi i coperchi del computer, le cornici, le staffe di copertura, gli
inserti del pannello anteriore, ecc.) rimossa.
ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le riparazioni del computer. I danni causati dalla manutenzione che non
è autorizzata dalla Dell™ non sono coperti dalla garanzia.
ATTENZIONE: La ventola del processore insieme al dissipatore di calore costituiscono un'unica unità. Non tentare di rimuovere la ventola
separatamente.
ATTENZIONE: Non toccare le pale della ventola durante la rimozione del gruppo ventola e dissipatore di calore del processore, per non
danneggiare la ventola.
ATTENZIONE: Nonostante la presenza di uno schermo in plastica, il gruppo ventola e dissipatore di calore del processore potrebbe raggiungere
una temperatura molto elevata durante il normale funzionamento. Accertarsi che sia abbastanza freddo prima di toccarlo.
