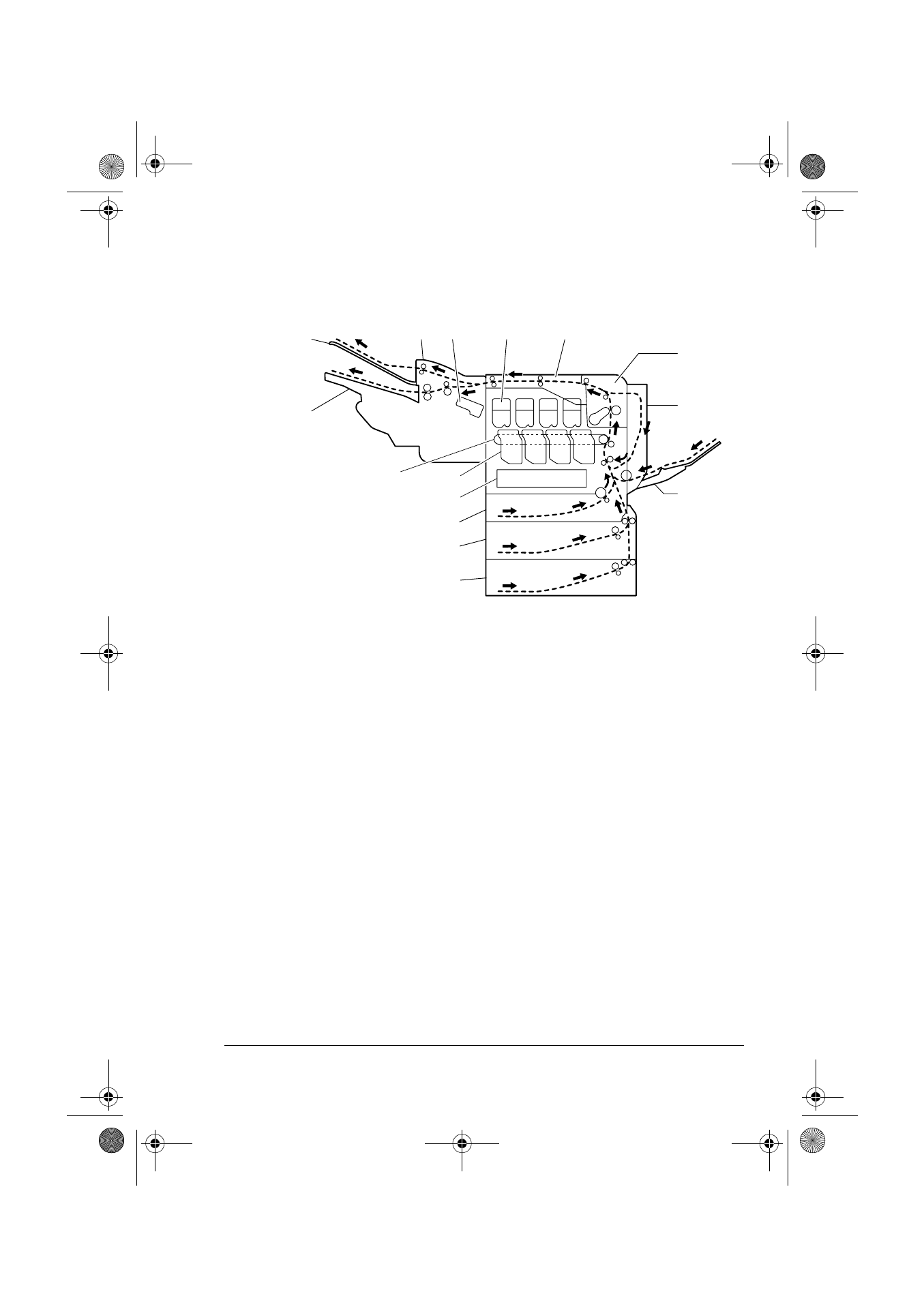

Illustrazione del percorso della carta 199
Illustrazione del percorso della carta
Capire il percorso compiuto dalla carta attraverso la stampante può aiutare
ad individuare il punto di anomalia di alimentazione.
1Cartuccia di toner 9Laser
2Unità relè 10Unità di stampa
3Unità rullo fusore 11Unità del nastro di trasferimento
4Unità duplex opzionale 12Vassoio di uscita principale
5Vassoio 1 (vassoio di alimentazi-
one manuale) 13Vassoio di uscita secondario
6Vassoio 4 (opzionale) 14Cucitrice (opzionale)
7Vassoio 3 (opzionale) 15Graffetta
8Vassoio 2
3
2 1 15 14
13
12
11
10
9
5
4
8
7
6
