Sostituzione dei materiali di consumo 172
6

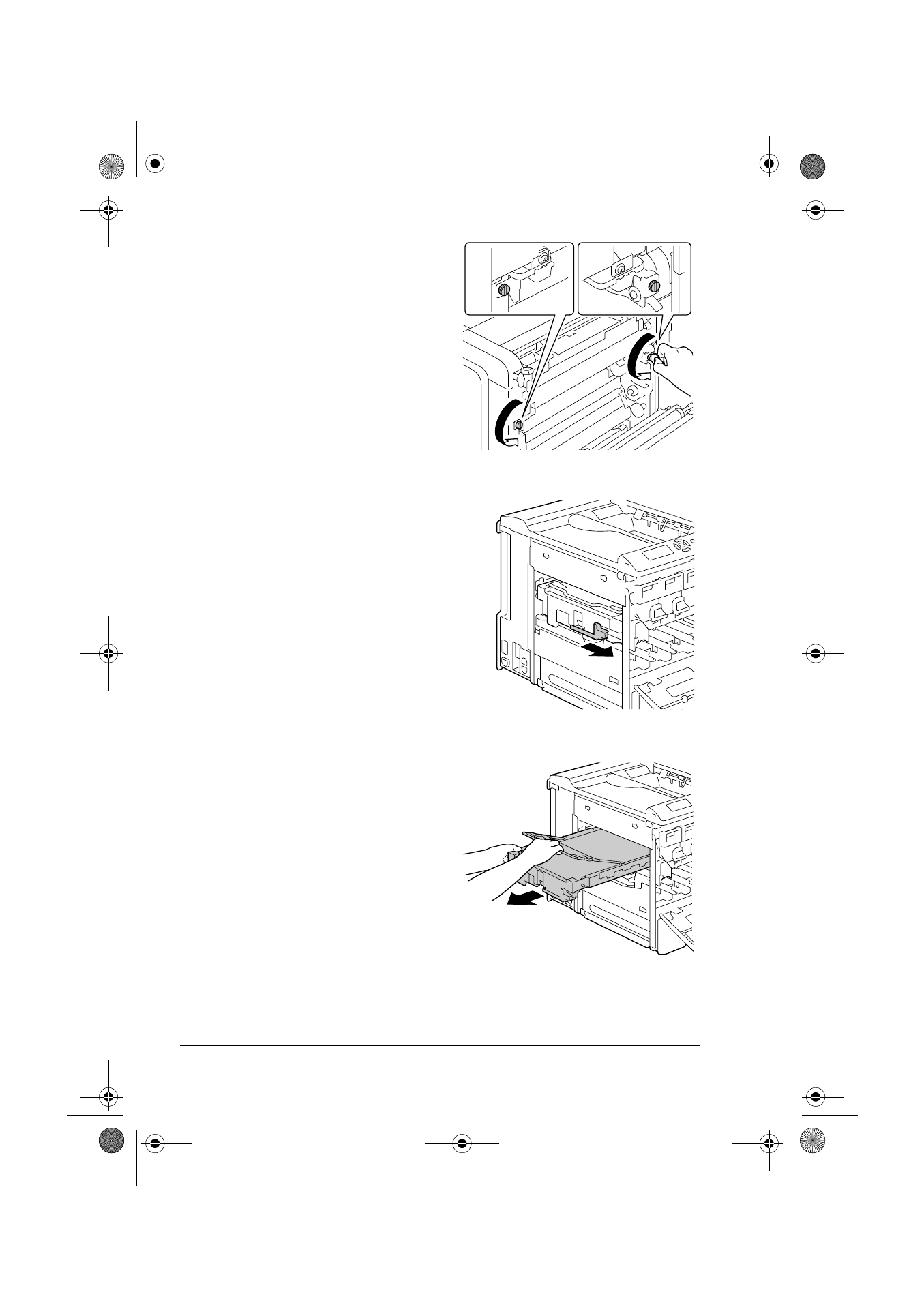

Aprire il coperchio laterale
destro e con una moneta allen-
tare le viti che fissano l'unità del
nastro di trasferimento.
"
Prima di aprire il coper-
chio laterale destro, ripie-
gare il vassoio 1.
7
Sul lato sinistro, tirare verso
destra la leva blu dell'otturatore
per l'unità del nastro di trasferi-
mento.
"
Non rimuovere la leva
blu.
8
Dal lato in cui è stato tolto il
coperchio laterale sinistro affer-
rare il braccio ed estrarre delica-
tamente l'unità del nastro di
trasferimento.
