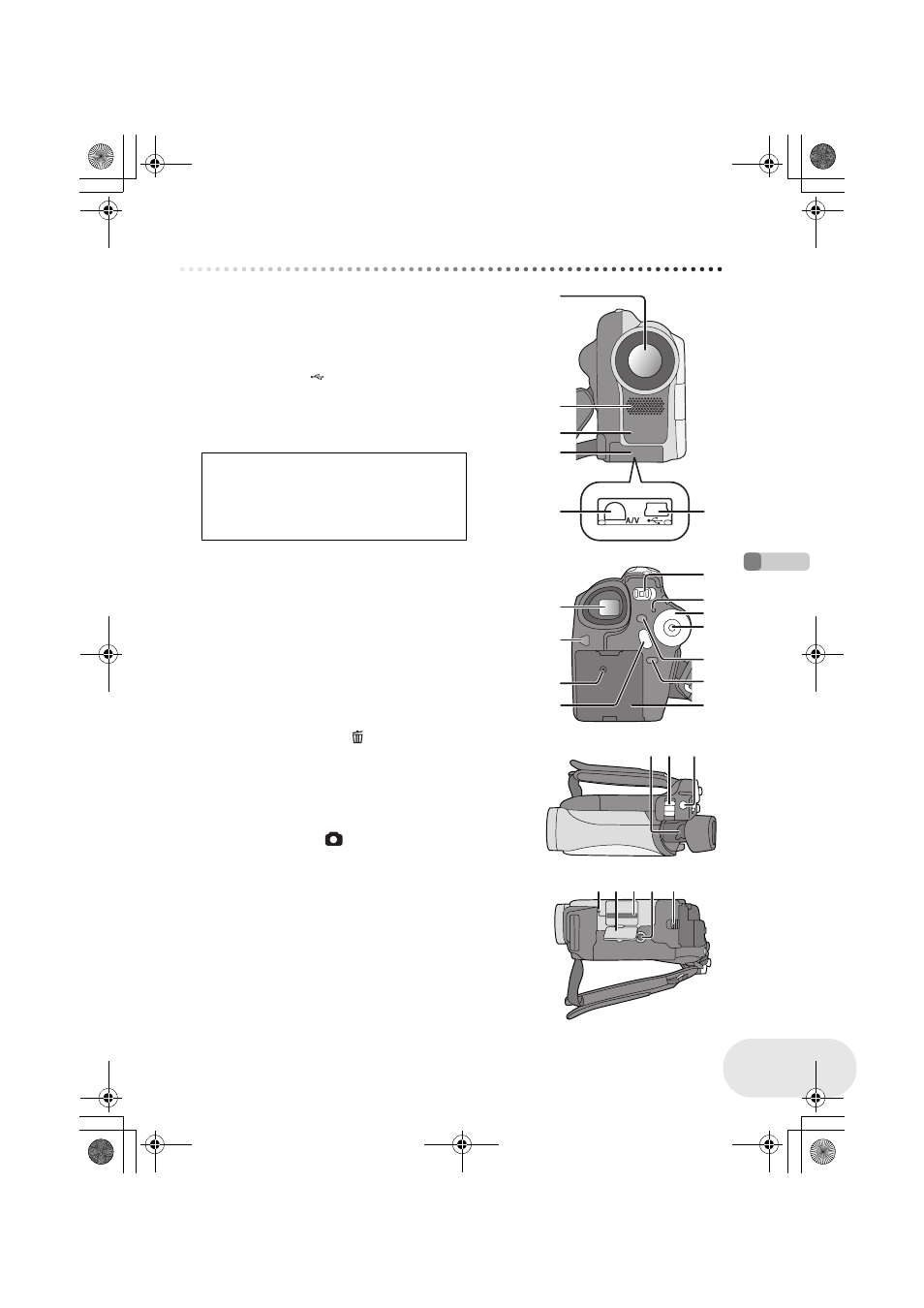

Identificazione delle parti e utilizzo
1 Obiettivo
2 Microfono (incorporato, stereofonico)
3 Sensore per il bilanciamento del bianco (
l
57)
4 Coperchio del terminale
5 Terminale di uscita audio/video [A/V] (
l
87, 90)
6 Terminale USB [
] (
l
91)
≥
Quando si utilizza l'unità con un computer, si consiglia di
posizionarla in un ambiente operativo con una temperatu-
ra inferiore a 30 °C e di utilizzarla per circa 30 minuti.
7 Mirino (
l
12, 36)
8 Dispositivo di apertura del monitor LCD
[PUSH OPEN] (
l
12)
9 Terminale di ingresso CC [DC/C.C. IN] (
l
21)
10 Tasto di avvio/arresto della registrazione (
l
38)
11 Interruttore di alimentazione [OFF/ON] (
l
22)
12 Indicatore di stato (
l
22)
13 Selettore della modalità di funzionamento (
l
26)
14 Joystick (
l
27)
≥
Spostatelo su, giù, a destra o a sinistra per selezionare
le voci.
≥
Premete al centro per immettere la selezione.
15 Tasto di eliminazione [ ] (
l
64, 75, 77)
16 Tasto menu [MENU] (
l
32)
17 Vano batteria (
l
19)
18 Manopola di correzione dell’oculare (
l
36)
19 Leva dello zoom [W/T] (
l
43)
Leva del volume [
s
VOL
r
] (
l
60)
20 Tasto Photo shot [
] (
l
41)
21 Spia di accesso scheda (
l
25)
22 Coperchio slot per scheda (
l
25)
23 Slot per scheda (
l
25)
24 Innesto treppiede (
l
11)
25 Leva di rilascio batteria [BATTERY RELEASE]
(
l
19)
La presenza sullo schermo del mirino di pic-
coli punti scuri o luminosi è dovuta ai limiti
della tecnologia LCD. Non è indice di un fun-
zionamento difettoso e non ha alcuna influen-
za sulla registrazione delle immagini.
