(HDD)
3
1
PC
80
o
Cavo audio
digitale ottico
Componente esterno

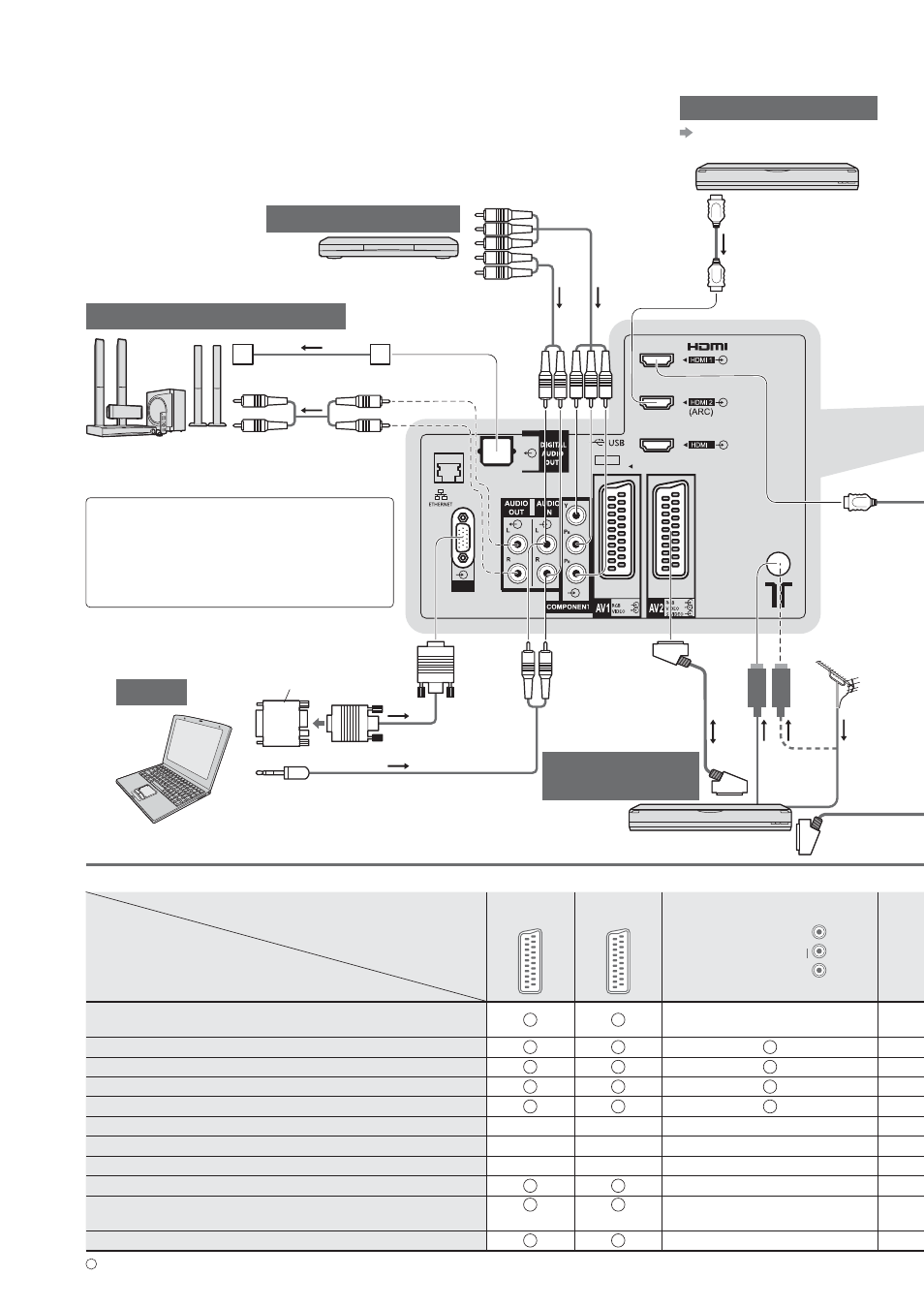

Queste illustrazioni mostrano ciò che è consigliato per il collegamento
del televisore ai vari componenti. Per altri collegamenti, vedere le
istruzioni per l’uso di ciascun componente, la tavola sotto e i dati
tecnici (pag. 91).
Registratore DVD
Componente HDMI
Antenna
terrestre
Cavo
RF
Registratore DVD / VCR
Per la registrazione /
riproduzione
Per guardare i DVD
(Visione)
Cavo RCA
(Ascolto)
Cavo SCART
completamente
allacciato
Lettore DVD
Per l’ascolto con i diffusori
“Collegamento HDMI”
(pag. 85)
o
Amplificatore con
sistema di diffusori
Per fruire del suono multicanale del
componente esterno (per es., Dolby
Digital 5,1ch), collegare il componente
all’amplificatore.
Per i collegamenti, leggere i manuale di
istruzioni del componente e dell’amplificatore.
Tipi di componenti che possono essere collegati a ciascun terminale
Terminale
Registrazione / Riproduzione
(componente)
AV1 AV2 AV3
( Pannello laterale
del televisore
) V
L
R
Per la registrazione / riproduzione delle videocassette /
DVD (VCR / registratore DVD)
Per guardare i DVD (lettore DVD)
Per guardare le immagini del camcorder (videocamera)
Per guardare le trasmissioni satellitari (decoder)
Per i videogiochi (componente Game)
Per usare l’amplificatore con il sistema di diffusori
Per utilizzare i servizi di rete
Registrazione HDD USB
Q-Link
VIERA Link
(con HDMI) (con HDMI)
Registrazione diretta TV
: Collegamento consigliato
1 : valido se l’amplificatore è dotato della funzione ARC (Audio Return Channel)
Cavo conforme
HDMI
completamente
allacciato
Adattatore di conversione
(se necessario)
Computer
PC
(Visione)
(Ascolto)
