Collegamenti di base
Guida di avvio veloce
11
Nota
Collegare i terminali AV1 / AV2 del televisore a un registratore DVD / VCR che supportano Q-Link (pag. 74).
Se si usa un componente compatibile HDMI, si possono collegare i terminali HDMI (HDMI1 / HDMI2 / HDMI3 /
HDMI4) usando il cavo HDMI (pag. 80).
Connessione di rete
pag. 14 e pag. 63
Collegamento Q-Link pag. 72
Connessione VIERA Link pag. 72 e pag. 73
Leggere anche il manuale del dispositivo che viene collegato.
( ARC )
COMPONENT
AUDIO
IN
AUDIO
OUT
Y
P B
P R
L
R
L
R
DIGITAL
AUDIO
OUT
2 1
RF OUT
RF IN
RF IN
RF OUT
RF IN
PC
HDMI 3 1
Registratore
DVD o VCR
Antenna
terrestre
Cavo di alimentazione
Parte posteriore del televisore
Decoder
C.a. 220-240 V,
50 Hz
Cavo RF
Cavo SCART
completamente
allacciato
Cavo SCART
completamente allacciato
Cavo conforme HDMI
completamente allacciato
Cavo RF
Cavo RF
Cavo RF
Cavo
Esempio 3

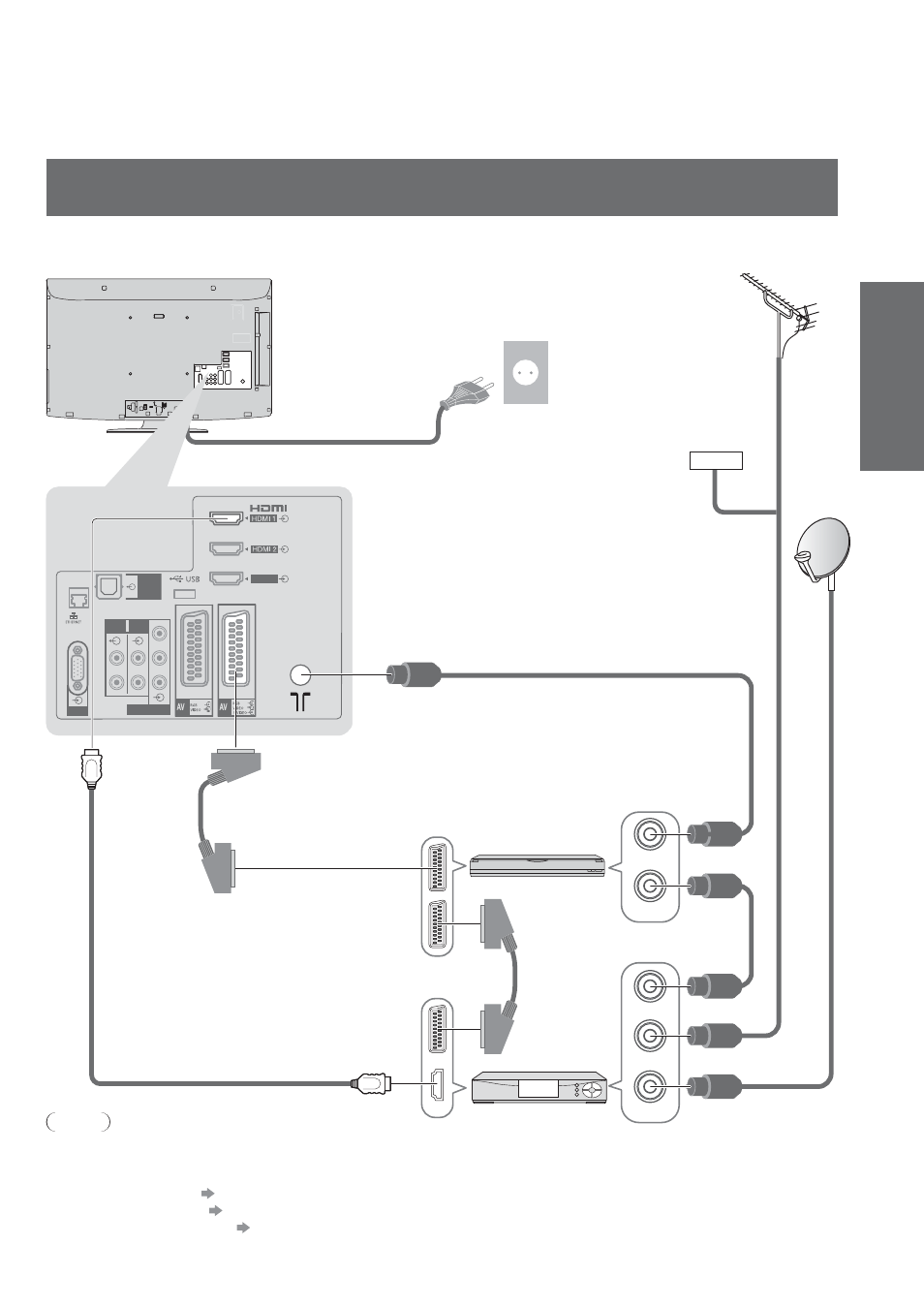

Collegamento del registratore DVD / VCR e decoder
Televisore / Registratore DVD / VCR e Decoder
