Introduzione 10

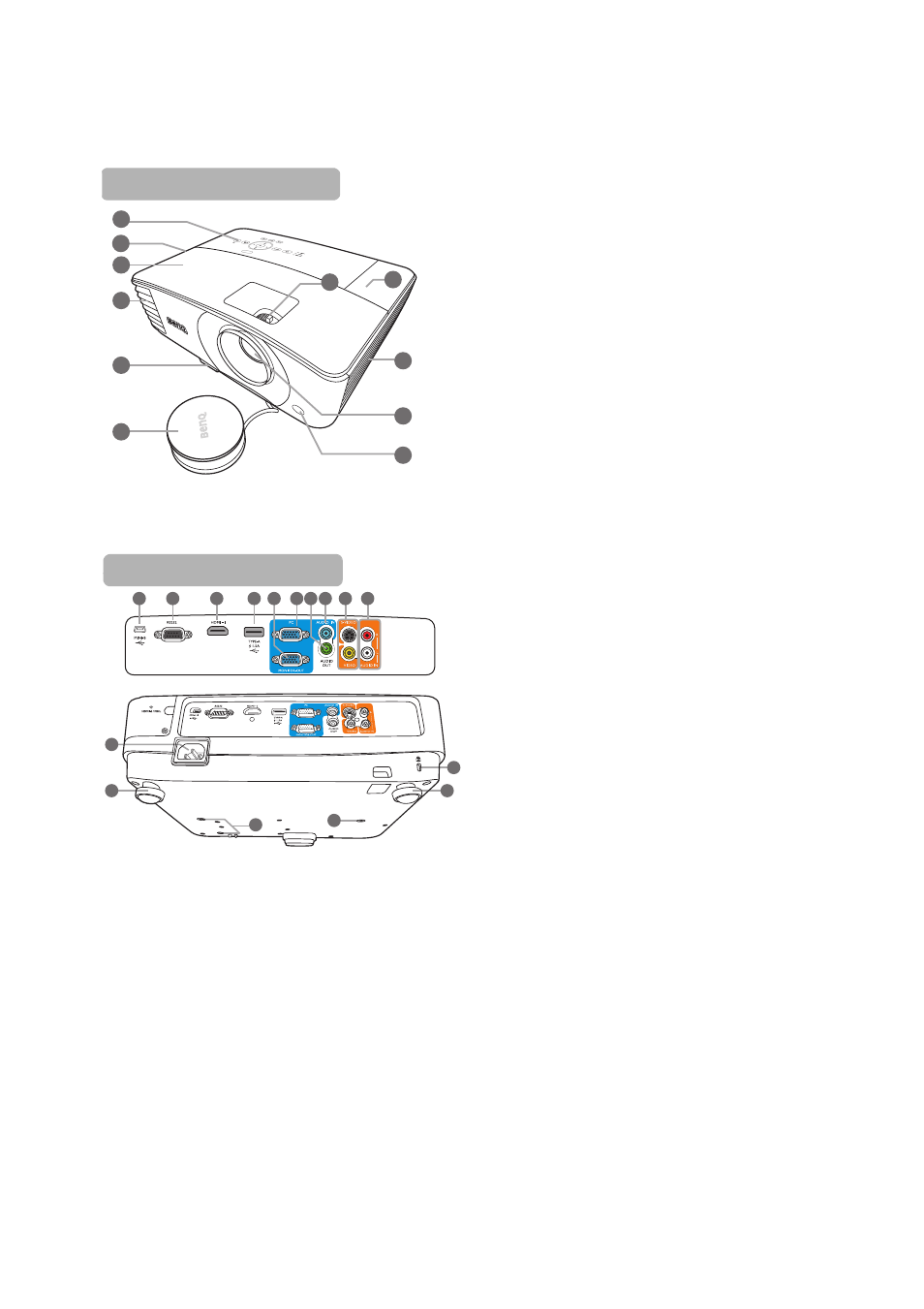

Vista dall'esterno del proiettore
1. Pannello di controllo esterno
(Per ulteriori informazioni vedere
"Comandi e funzioni" nella pagina 11 .)
2. Griglia altoparlante
3. Coperchio lampada
4. Apertura (fuoriuscita dell'aria calda)
5. Tasto di sgancio rapido
6. Coperchio dell'obiettivo
7. Anello di messa a fuoco e dello zoom
8. Coperchio wireless
9. Apertura (ingresso aria fredda)
10. Obiettivo di proiezione
11. Sensore telecomando IR
12. Porta mini USB
13. Porta di controllo RS232
14. Porta ingresso HDMI
15. Porta USB di tipo A
Offre l’alimentazione 1,5 A. Usata per
caricare la chiavetta QCast (accessorio
opzionale).
16. Jack uscita segnale RGB
17. Jack ingresso segnale RGB (PC)/
Component video (YPbPr/ YCbCr)
18. Jack uscita audio
19. Jack ingresso audio
20. Jack ingresso S-Video
Jack ingresso video
21. Jack ingresso audio (L/R)
22. Jack alimentazione CA
23. Piedino di regolazione
24. Fori per viti per il montaggio a soffitto
25. Slot per blocco antifurto Kensington
1
3
4
5
6
7 8
9
11
10
2
Lato anteriore/superiore
22
23 23
25
24
24
13 14 12 15 16 18 19 17 20 21
Lato posteriore/inferiore
