L'apertura della porta normalmente è a sinistra (cerniera a destra ); se per vostra esigenza volete
renderla destra, potete procedere alla modifica nel modo illustrato di seguito. Si raccomanda, per
ottenere un buon risultato, di seguire scrupolosamente le indicazioni e la sequenza delle operazioni
1. Coricate delicatamente l'apparecchio sul retro.
2. Rimuovete lo zoccolo tirando verso di voi le
linguette A presenti sulla sua parte inferiore e
ruotandolo verso l'alto per sganciarlo (R1).
Sfilate la piastrina di copertura B dalla sede di
sinistra e infilatela in quella di destra (R2).
3. Svitate il perno C della cerniera inferiore e
sfilatelo dalla sede (conservate i distanziali in
plastica che sono inseriti sul perno); svitate la
cerniera inferiore D, riavvitate il perno nel foro
di sinistra della cerniera (R3).
4. Sfilate la porta dell’apparecchio (R3).
5. ** Svitate il distanziale metallico Y (R3) fissato
nella parte destra della guancetta inferiore
6. ** Ruotate il distanziale Y (R3) e avvitatelo
nella parte sinistra della guancetta inferiore
(** punti 5 e 6 : previsti solo in alcuni modelli )
7. Togliete la piastrina con perno E dalla cerniera
superiore destra (R4).
8. Riavvitate la stessa piastrina con perno E
(ruotandola di 180°) nella cerniera superiore
sinistra (R4).
9. Infilate la porta dell’apparecchio nella cerniera
superiore sinistra (R4).
10. Inserite la cerniera inferiore D nella porta
utilizzando i relativi distanziali in plastica.
11. Fissate la cerniera inferiore D con le viti.
12. Rimontate lo zoccolo e rimettete in piedi
l’apparecchio.


Attendete 2 ore prima di riaccendere
l’apparecchio
Inversione del senso di apertura della porta IT

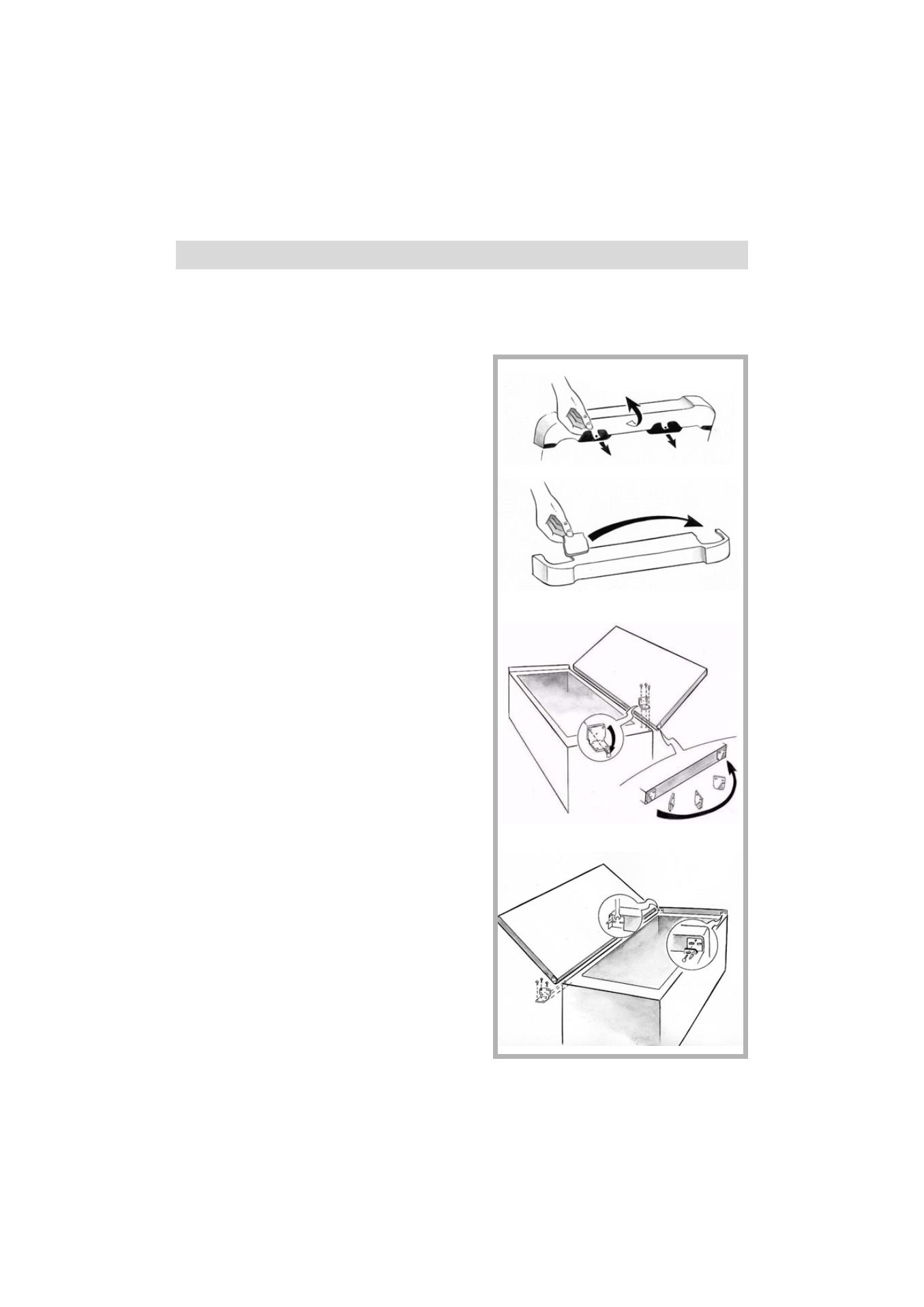

Disegno R1
A A
Disegno R2
B
Dessin R4
Disegno R3
Disegno R4
A
A
C
D
E
E
D
Y
