IT 2 / INSTALLAZIONE DELLA VOSTRA LAVASTOVIGLIE

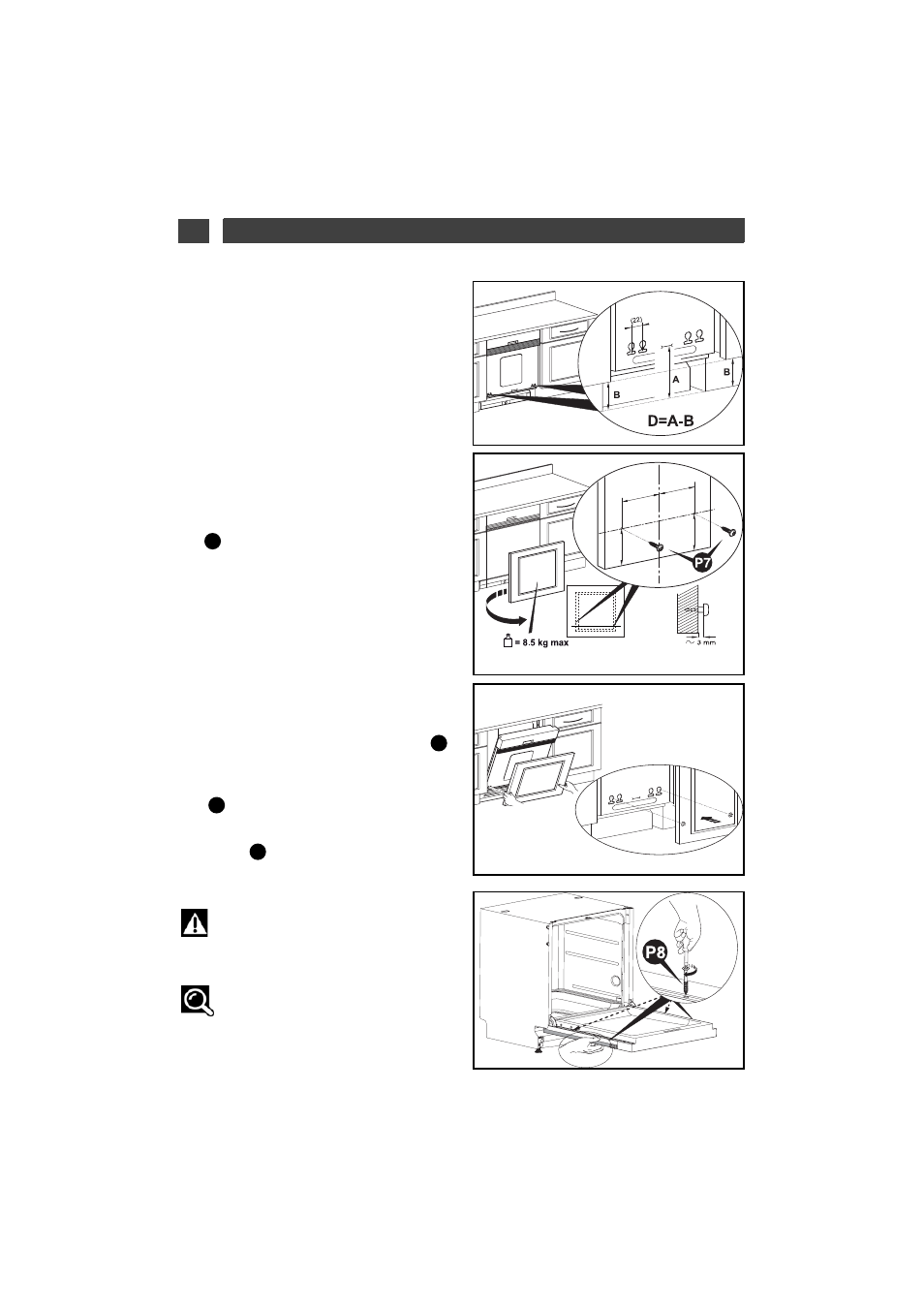

• MONTAGGIO DEL PANNELLO
DELLA PORTA
- Misurate la distanza tra il pavimento e la
parte inferiore del pannello della porta del
mobile adiacente (quota B, Fig. 6.1)
- Misurate la distanza tra il pavimento e la mar-
chiatura nella parte inferiore del pannello della
porta (quota A)
- Calcolate la quota D = A – B, tracciate una
linea alla quota D nella parte posteriore del
pannello, sulla parte inferiore. (Fig. 6.2)
- Posizionate i due posti della vite a 262 mm
dall’asse del pannello in legno. Mettere le 2
viti . (Fig. 6.2)
- Posizionate il vostro pannello della porta
inserendo le 2 viti nei fori della porta della
lavastoviglie (Fig. 6.3)
- Applicare il vostro pannello in legno sulla
porta comprimendo leggermente i rialzi se
(Fig. 6.3).
- Aprite la porta della lavastoviglie mante-
nendo il pannello applicato sulla porta.
Centrate il pannello lateralmente se necessa-
rio rispetto al pannello. Mettere le 2 viti
(Fig. 6.4).
- Se vi è un problema di avvitatura scalate la
vite di 22 mm.
- In caso di necessità, aggiungete 2 viti sup-
plementari , in sostituzione delle 2 viti infe-
riori della controporta (viti inox). (Vedere
frecce sulla linea punteggiata).
Attenzione :
Se il pannello in legno è molto duro,
fate in modo di fare un foro di guida prima
dell’avvitatura.
Consiglio :
Se il vostro apparecchio viene conse-
gnato con un pannello coibente fonico incol-
larlo prima dell’installazione del pannello
della porta.
P8
P7
P8
P7
Fig. 6.3
Fig. 6.4
Fig. 6.1
D
D
262
262
✍
✍
Fig. 6.2
