Problemi e soluzioni
10-18 GUIDA ALLE FUNZIONI
Eliminazione degli inceppamenti carta
Se si verifica un inceppamento della carta, sul pannello
a sfioramento viene visualizzato il messaggio
Inceppamento carta e il sistema si blocca. Fare
riferimento alle seguenti procedure per rimuovere la
carta inceppata.

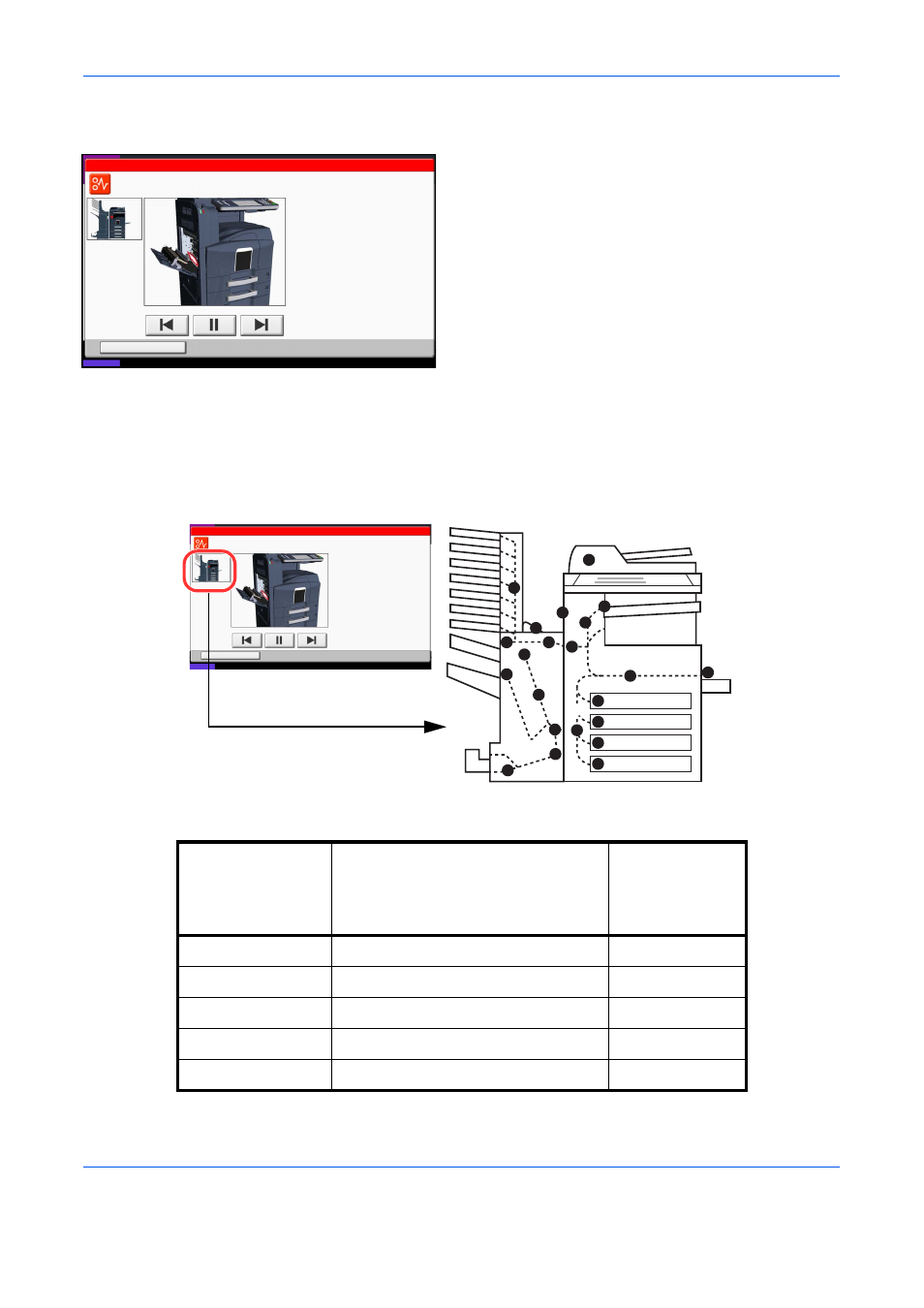

Indicatori della posizione degli inceppamenti
Se si verifica l'inceppamento della carta, viene visualizzata la posizione dell'inceppamento, come indicato in
figura, contrassegnata da una lettera corrispondente al componente interessato nel sistema. Vengono anche
visualizzate istruzioni per la rimozione dei fogli inceppati.
Stato 08/08/2009 10:10
Attendere
INCEPP.
Inceppamento carta.
01/03
1.Rimuovere la carta.
2.Aprire il pannello del fusore e
rimuovere la carta inceppata
3.Chiudere il pannello.
N. lav.: Nome lav.: Nome ut.: doc101020081010 000021 Mike
Stato 08/08/2009 10 10
Attendere
INCEPP
Inceppamento carta.
01/03
1 Rimuovere a carta
2 Aprire il pannel o del fusore e
rimuovere la carta inceppata
3 Chiudere il panne lo
N lav : Nome lav : Nome ut : doc101020081010 000021 M ke
A
D D
G
J
G
K K
H
I
I
I I
I
I
I
I
I
I
F
B
C
C
Indicatore della
posizione di
inceppamento
carta
Indicatore di inceppamento carta
Pagina di
riferimento
A Cassetto 1 10-19
B Cassetto 2 10-21
C Cassetto 3 o 4 (opzionale) 10-22
G Bypass 10-23
E Interno del coperchio sinistro 1, 2 o 3 10-23
