1. Preparativi

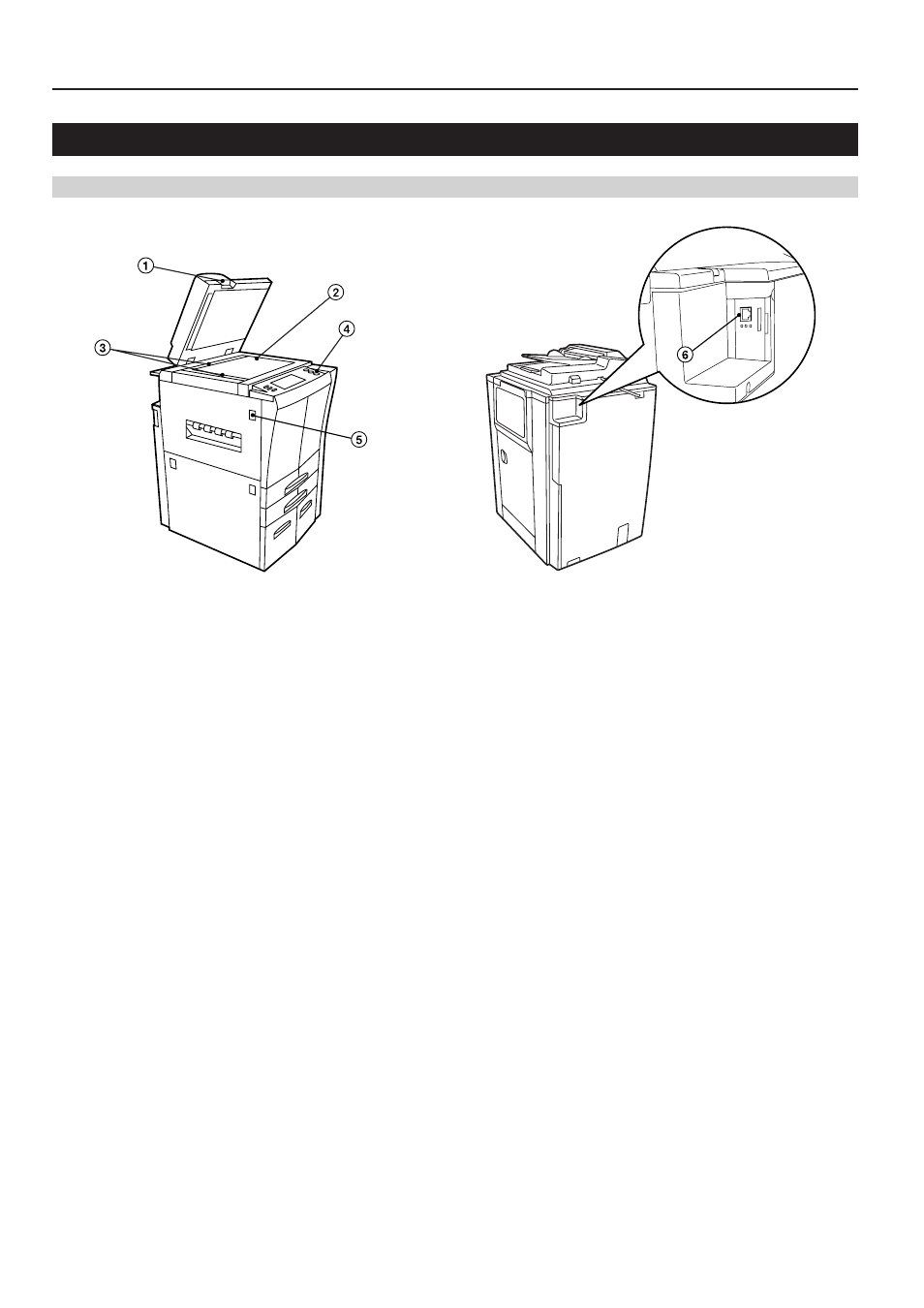

1-1 Nomi delle parti
• Corpo principale
1-1
1 Sportello originali
Aprire e chiudere questo sportello quando si posiziona un
originale sulla lastra di esposizione.
2 Lastra di esposizione
Posizionare l’originale da scansire rivolto verso il basso
nella parte posteriore sinistra della lastra di esposizione.
3 Linee indicatrici delle dimensioni dell’originale
Assicurarsi di allineare l’originale con queste linee
quando lo si posiziona sulla lastra di esposizione.
4 Pannello operativo
Eseguire qui le operazioni.
5 Interruttore principale
Accendere questo interruttore ( | ) per poter usare lo
scanner.
6 Connettore d’interfaccia dello scanner
Usarlo per collegare lo scanner alla rete dei computer con
un cavo 10BASE-T o 100BASE-TX.
* Non tentare MAI di rimuovere la scheda d’interfaccia
dello scanner.
* Le figure sopra mostrano un’unità da 45 copie al minuto.
