Componenti del sistema
1-4 GUIDA DI FUNZIONAMENTO

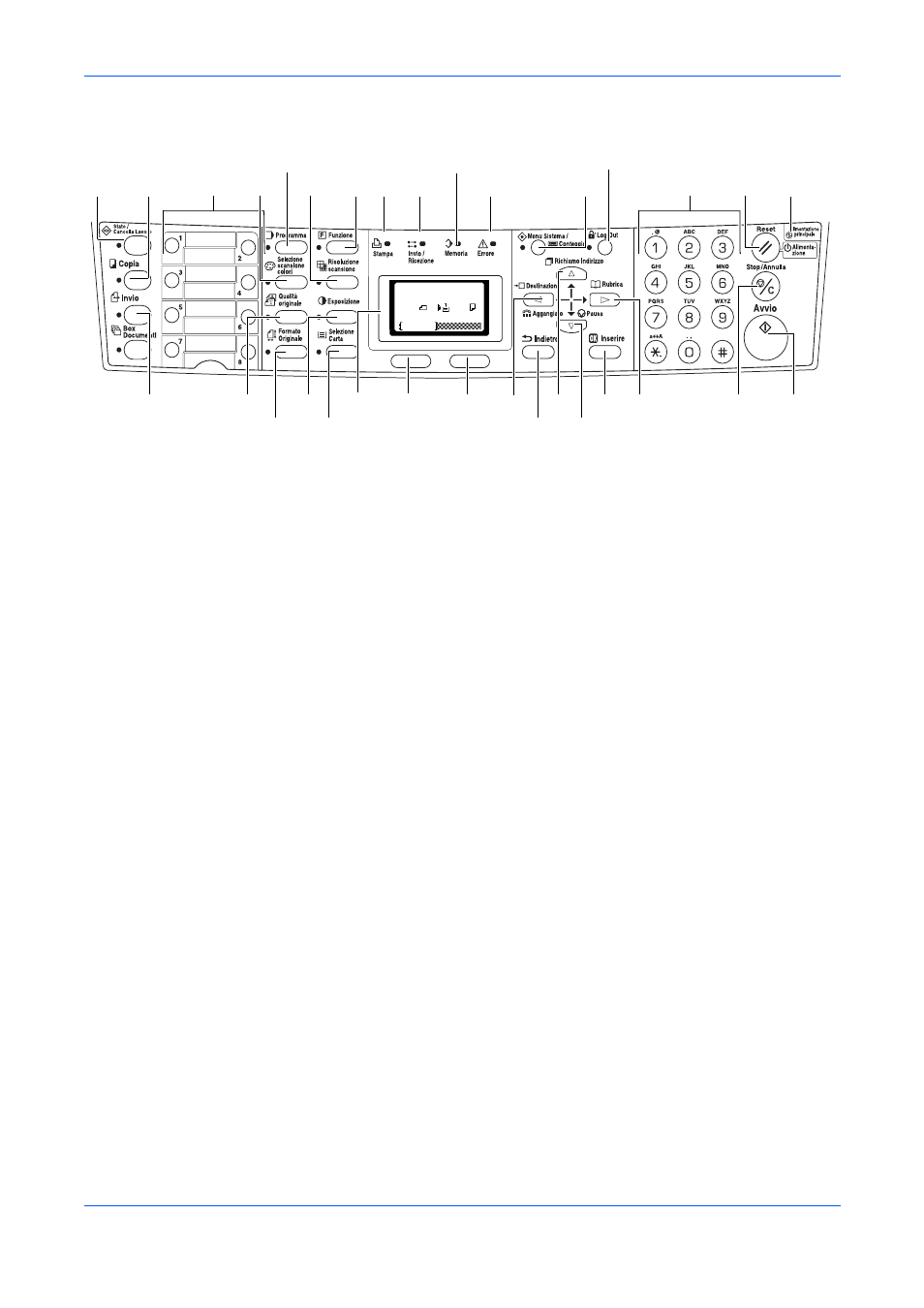

Pannello comandi
1 2
17
15 16 11 7 9 8 12 4 6
31 18
3
19
14
25
26 21
23 24 20 22 27
28
29 30 32
*
Pronto per copia.
A 4 A 4
Imp
Zoom
100%
: 1
5 10 13
1 Tasto e spia Stato/Cancella Lavoro 17 Tasto e spia Invio
2 Tasto e spia Copia 18 Tasto e spia Qualità originale
3 Tasti "One Touch" (da 1 a 8) 19 Tasto e spia Formato Originale
4 Tasto e spia Selezione scansione colori 20 Tasto e spia Esposizione
5 Tasto e spia Programma 21 Tasto e spia Selezione Carta
6 Tasto e spia Risoluzione scansione 22 Display dei messaggi
7 Tasto e spia Funzione 23 Tasto di selezione sinistro
8 Spia Stampa 24 Tasto di selezione destro
9 Spia Invio/Ricezione 25 Tasto W
10 Spia Memoria 26 Tasto Indietro
11 Spia Errore:
- Luce rossa lampeggiante: indica che si è verificato
un errore.
- Luce rossa continua: indica un problema
meccanico. Spegnere il sistema e riaccenderlo.
Per ulteriori informazioni, vedere Manutenzione e
messaggi di errore a pagina 6-4.
27 Tasto S
28 Tasto T
29 Tasto Inserire
30 Tasto X
31 Tasto Stop/Annulla
32 Tasto e spia Avvio
12 Tasto e spia Menu Sistema/Conteggio
13 Tasto e spia Log Out
14 Tasti numerici
15 Tasto Reset/Alimentazione
16 Spia Alimentazione principale
