10-47
Problemi e soluzioni > Problemi e soluzioni
Eliminazione degli inceppamenti carta
Se si verifica un inceppamento della carta, sul pannello a sfioramento viene visualizzato il messaggio "Inceppamento
carta." e il sistema si blocca. Fare riferimento alle seguenti procedure per rimuovere la carta inceppata.

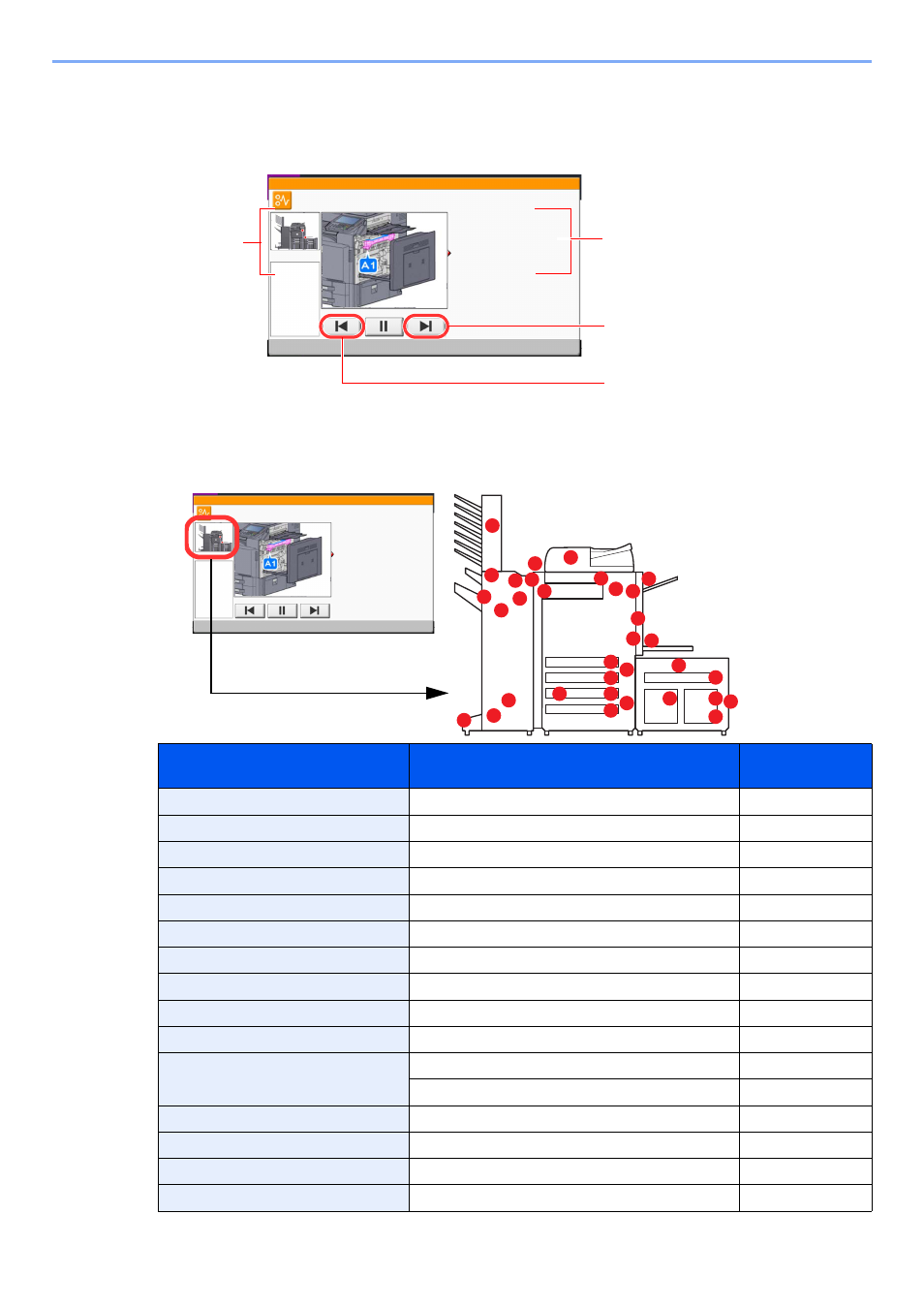

Indicatori della posizione degli inceppamenti
Se si verifica un inceppamento carta, il pannello a sfioramento visualizza la posizione dell'inceppamento e le istruzioni
per rimuovere l'inceppamento.
Indicatore della posizione di
inceppamento carta
Indicatore di inceppamento carta
Pagina di
riferimento
A Cassetto 1 pagina 10-49
B Cassetto 2 pagina 10-50
C Cassetto 3 o 4 (opzionale) pagina 10-51
D Bypass pagina 10-53
E Interno del coperchio sinistro 1, 3 o 4 pagina 10-54
F Unità fronte/retro pagina 10-55
G Unità di fissaggio pagina 10-58
H Alimentatore di originali (opzionale) pagina 10-59
I Separatore lavori (opzionale) pagina 10-60
J Unità di collegamento pagina 10-61
K Finisher da 1.000 fogli (opzionale) pagina 10-62
Finisher da 4.000 fogli (opzionale) pagina 10-63
L Fascicolatore mailbox (opzionale) pagina 10-66
M Unità di piegatura a sella (opzionale) pagina 10-67
N Cassetto 5 (opzionale) pagina 10-69
O Cassetto 6,7 (opzionale) pagina 10-71
JAM
Inceppamento carta.
08/13
1. Rimuovere la carta dal dispositivo
di espulsione carta.
2. Aprire il coperchio destro 1 della
periferica e rimuovere la carta.
Rimuovere la carta dal
bypass.
3. Aprire lo sportello del gruppo fusore (A1)
e rimuovere la carta.
4. Chiudere il coperchio.
15, 18
0110
Mostra la posizione
dell'inceppamento carta.
Mostra la procedura da seguire
per rimuovere l'inceppamento.
Mostra il punto
successivo.
Mostra il punto precedente.
A
D
I
F
N
N
O
O O O
L
M
M
H
K
K
K I
J G
K
K
K
M
B
C
E
E
E
G
C
C
K
JAM
Inceppamento carta.
08/13
1. Rimuovere la carta dal dispositivo
di espulsione carta.
2. Aprire il coperchio destro 1 della
periferica e rimuovere la carta.
Rimuovere la carta dal
bypass.
3. Aprire lo sportello del gruppo fusore (A1)
e rimuovere la carta.
4. Chiudere il coperchio.
15, 18
0110
