Nomi e funzioni dei componenti > Sistema
1-3
Sistema

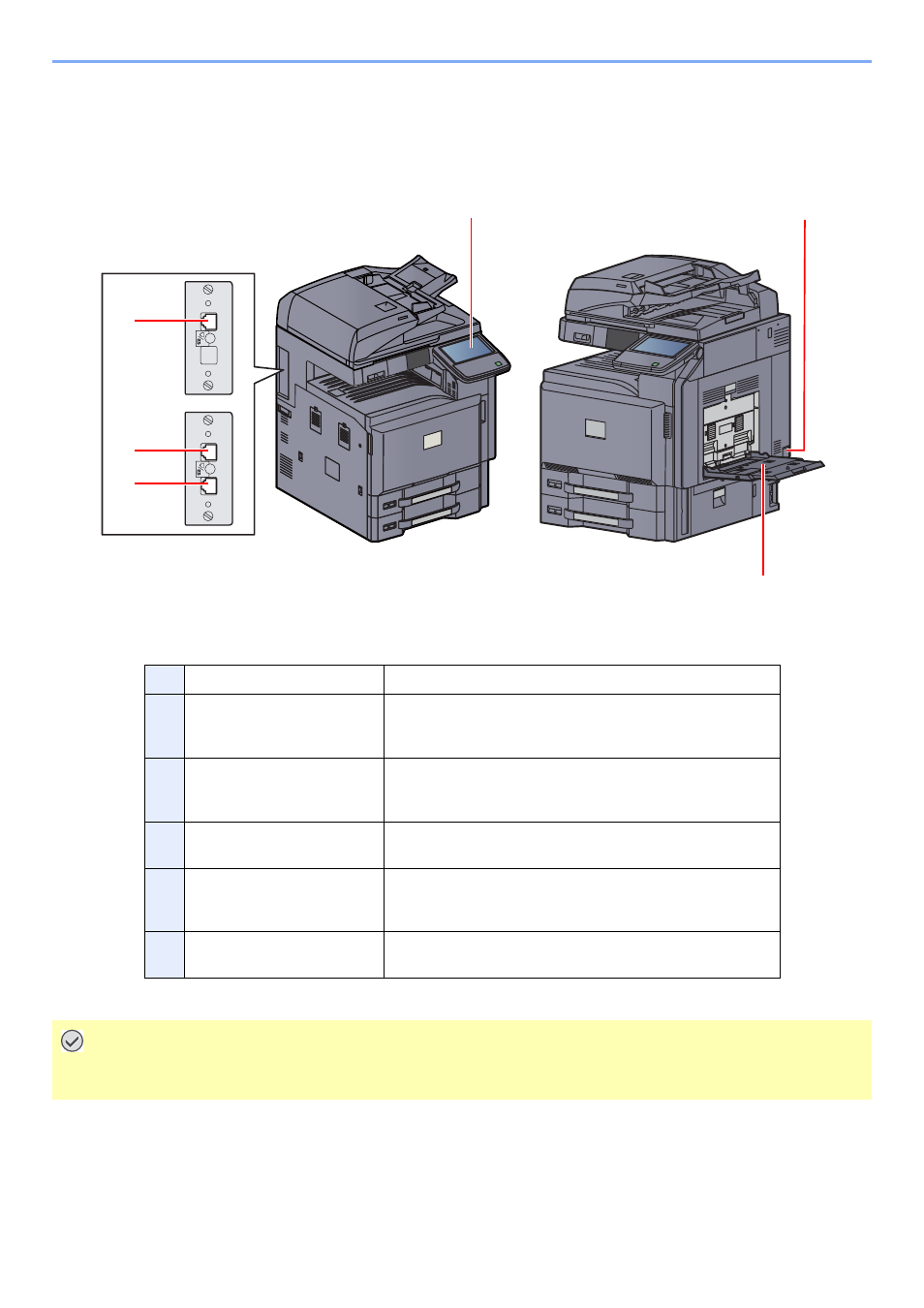

Questo capitolo identifica e illustra i nomi dei componenti della funzione fax del sistema.
Per i componenti che riguardano altre funzionalità del sistema, consultare la Guida alle funzioni del sistema.
* In funzione del tipo di macchina, la macchina può differire da quella riportata in figura.
1 Pannello comandi Utilizzare questo pannello per eseguire i lavori fax.
2 Interruttore di alimentazione
principale Accendere questo interruttore (ON lato |) quando si devono
eseguire dei lavori fax o copier. Il pannello a sfioramento si
accende e il sistema è operativo.
3 Bypass Selezionare il bypass quando si desidera utilizzare un
supporto di stampa diverso da quello caricato nel cassetto
(es. supporti speciali).
4 Connettore LINEA (L1) Collegare a questo connettore il cavo modulare della linea
telefonica. Questo connettore è la Porta 1.
5 Connettore LINEA (L2) Se si installano due Kit FAX opzionali (opzione Dual FAX) è
possibile utilizzare la Porta 2. Collegare a questo connettore il
cavo modulare della linea telefonica.
6 Connettore TEL (T1) Se si desidera collegare al sistema un normale telefono,
collegarlo a questo connettore.
IMPORTANTE
Se l'interruttore principale del sistema è spento, la ricezione fax non è possibile. Per ricevere dei fax mentre il sistema
è spento, premere il tasto Alimentazione sul pannello comandi.
1
5
4
6
3
2
