Nomi dei componenti

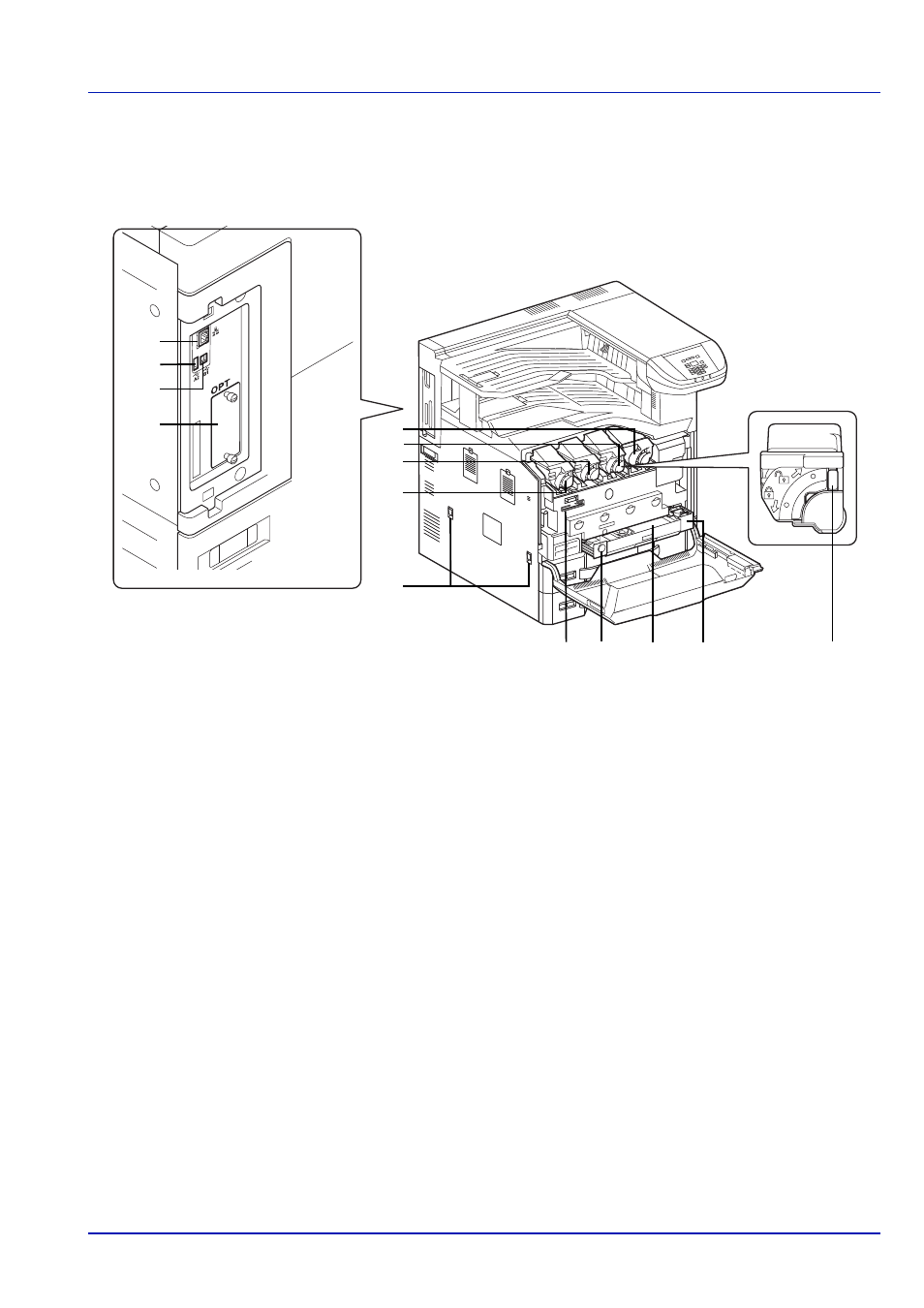

Vista interna / Connettori
1 Connettore d'interfaccia di rete
2 Porta USB (A2)
3 Connettore d'interfaccia USB (B1)
4 Interfaccia opzionale
5 Cartuccia toner (Nero)
6 Cartuccia toner (Magenta)
7 Cartuccia toner (Ciano)
8 Cartuccia toner (Giallo)
9 Maniglie
10 Spazzola di pulizia
11 Pulsante di sblocco
12 Vaschetta di recupero toner
13 Vaschetta toner di scarto
14 Leva di sblocco della cartuccia toner
